IRF堆叠使用问题分析
原创
衡水铁头哥
铁军哥
2025年12月8日 07:41
北京
在网络高可用性设计中，设备堆叠技术是构建冗余核心的利器。但你是否曾好奇：当主设备故障时，备机如何无缝接棒？如何安全替换故障成员而不引发脑裂？本文将通过一系列精心设计的破坏性实验，带你深入堆叠的大脑与神经，揭秘其高可用性的实现机制。
IRF（Intelligent ResilientFramework，智能弹性架构）是H3C自主研发的软件虚拟化技术。它的核心思想是将多台设备连接在一起，进行必要的配置后，虚拟化成一台设备。使用这种虚拟化技术可以集合多台设备的硬件资源和软件处理能力，实现多台设备的协同工作、统一管理和不间断维护。
IRF中每台设备都称为成员设备。成员设备按照功能不同，分为两种角色：
主用设备（简称为主设备）：负责管理整个IRF。
从属设备（简称为从设备）：作为主设备的备份设备运行。当主设备故障时，系统会自动从从设备中选举一个新的主设备接替原主设备工作。
一个IRF形成后，由于IRF链路故障，导致IRF中两相邻成员设备不连通，一个IRF变成两个IRF，这个过程称为IRF分裂。
确定成员设备角色为主设备或从设备的过程称为角色选举。角色选举会在以下情况下进行：IRF建立、主设备离开或者故障、两个IRF合并等。
角色选举规则如下：
(1)当前主设备优先，IRF不会因为有新的成员设备加入而重新选举主设备。不过，当IRF形成时，因为没有主设备，所有加入的设备都认为自己是主设备，则继续下一条规则的比较。
(2)成员优先级大的优先。如果优先级相同，则继续下一条规则的比较。
(3)系统运行时间长的优先。在IRF中，成员设备启动时间间隔精度为10分钟，即10分钟之内启动的设备，则认为它们是同时启动的，则继续下一条规则的比较。
(4)CPU MAC小的优先。
通过以上规则选出的最优成员设备即为主设备，其它成员设备则均为从设备。
在角色选举完成后，IRF形成，进入IRF管理与维护阶段。
与多数教程只讲配置不同，本文将模拟主设备断电、链路断裂、成员替换等真实故障场景，结合角色选举规则，带你亲眼见证IRF的自愈能力与配置同步机制，从而真正理解而非仅仅知道这项技术。

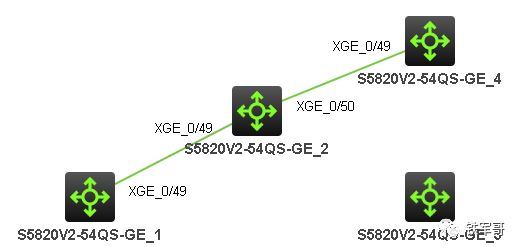

任务一：搭建一组IRF环境
SW1：
irf member 1 priority 10interface Ten-GigabitEthernet1/0/49shutdownirf-port 1/2 portgroup interface Ten-GigabitEthernet1/0/49interface Ten-GigabitEthernet1/0/49undo shutdownsave forceirf-port-configuration active
SW2：
irf member 1 renumber 2save forcerebootinterface Ten-GigabitEthernet2/0/49shutdownrf-port 2/1 portgroup interface Ten-GigabitEthernet2/0/49interface Ten-GigabitEthernet2/0/49undo shutdowninterface Ten-GigabitEthernet2/0/50shutdownirf-port 2/2 portgroup interface Ten-GigabitEthernet2/0/50interface Ten-GigabitEthernet2/0/50undo shutdownsave forceirf-port-configuration active
SW3：
irf member 1 renumber 3save forcerebootinterface Ten-GigabitEthernet3/0/49shutdownirf-port 3/1 portgroup interface Ten-GigabitEthernet3/0/49interface Ten-GigabitEthernet3/0/49undo shutdownsave forceirf-port-configuration active
配置完成后，可以看到设备堆叠成功，查看IRF中所有成员设备的相关信息。
查看IRF端口配置信息。
查看IRF链路信息。
查看IRF的拓扑信息。

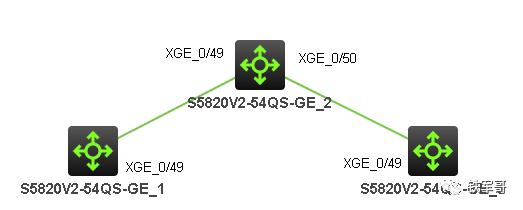

可以看到一台设备有两个IRF-PORT，主要是为了多台设备做堆叠使用，可以链形连接或者环形连接。而连接时，要求port1和port2交叉互联。IRF的连接拓扑有两种：链形连接和环形连接。
·链形连接对成员设备的物理位置要求比环形连接低，主要用于成员设备物理位置分散的组网。
·环形连接比链形连接更可靠。因为当链形连接中出现链路故障时，会引起IRF分裂；而环形连接中某条链路故障时，会形成链形连接，IRF的业务不会受到影响。
任务二：IRF环境下文件系统测试
对于单独运行的设备，直接使用存储介质的名称就可以访问设备的文件系统。对于IRF中的成员设备，直接使用存储介质的名称可以访问主设备的文件系统，使用【slotMember-ID#存储介质的名称】才可以访问从设备的文件系统。
有趣的现象出现了！虽然IRF在逻辑上是一台设备，但每台成员的硬盘（文件系统）仍是独立的。在Master设备上直接使用dir flash:，访问的是主设备的存储。
而要查看备机的文件，则需要像点名一样，使用 dir slot2#flash:才能访问。
这体现了IRF集中管理、独立存储的智慧。

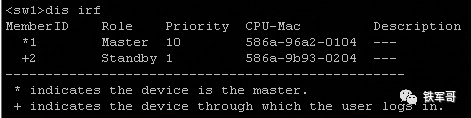

可以通过displayirf来判断当前登录的设备，一般是通过console口登录才有区别。（*号表示Master设备，+号表示当前用户登陆的设备）
任务三：IRF设备主设备故障测试
IRF技术使用了严格的配置文件同步机制，来保证IRF中的多台设备能够像一台设备一样在网络中工作，并且在主设备出现故障之后，其余设备仍能够正常执行各项功能。
·IRF中的从设备在启动时，会自动寻找主设备，并将主设备的当前配置文件同步到本地并执行；如果IRF中的所有设备同时启动，则从设备会将主设备的起始配置文件同步至本地并执行。
·在IRF正常工作后，用户所进行的任何配置，都会记录到主设备的当前配置文件中，并同步到IRF中的各个设备执行。
通过即时的同步，IRF中所有设备均保存有相同的配置文件，即使主设备出现故障，其它设备仍能够按照相同的配置文件执行各项功能。
1、两台设备环境下，如果IRF分裂，再重新堆叠，使用前述角色选举规则进行选举，此处不再测试；

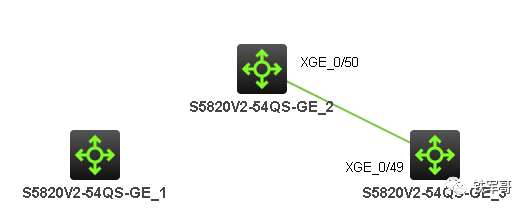

2、本例中，三台设备做IRF链形连接，此时测试将SW1和SW2之间的连线断开，查看结果。
可以看到，SW1分裂后认为自己是Master。查看运行配置，只有当前设备配置信息，而查看保存的配置信息，仍然是IRF环境下的配置信息。
另一方面，分裂之后，SW2和SW3重新选举，可以看到SW2选举为Master，运行配置中仅包含当前两台设备的配置信息，而查看保存的配置信息，仍然是IRF环境下的配置信息。
此时也可以再行拆分，即可验证两台设备环境下的IRF分裂场景。
查看IRF中所有成员设备的相关信息。
可以看到，现在三台设备都认为自己是Master设备，并且设备名称都是SW1。接下来，我们先恢复SW2和SW3之间的连线。
可以看到，SW2仍然是Master。此时，我们再恢复SW1和SW2之间的连线。
发现此时适用第二条规则，SW1优先级最高，所以选举为主设备。接下来，我们将SW1下电进行测试。
发现此时适用第一条规则，IRF不会因为有新的成员设备加入而重新选举主设备。因为SW1断电之后，SW2选举为Master，而SW1重启后，相当于重新加入IRF，所以不会重新选举，SW2继续成为Master。
任务四：IRF设备备设备故障测试

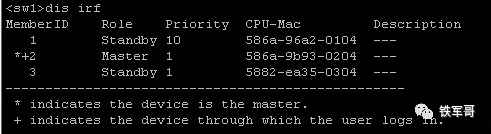

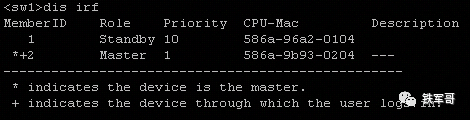

本操作主要测试备设备故障后，更换设备是否有影响。首先确认IRF成员状态如下：
发现SW2为Master，SW1和SW3为Standby。正常情况下，设备运行时，肯定会有配置变更，此时我们将SW3的接口G3/0/3修改为trunk模式，并放通所有VLAN。

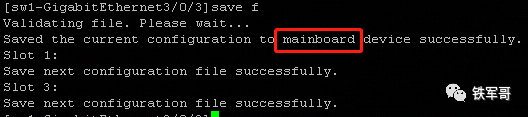

保存配置，也可以看出，配置先保存到主设备，再保存到备设备上。此时运行配置和保存配置中均已存在接口配置。
此时我们将SW3下架，模拟设备损坏，同时换上一台新设备，只配置IRF接入的相关配置，本次替换IRF接口，测试设备上线之后和之前的差别。
irf member 1 renumber 3save forcerebootinterfaceTen-GigabitEthernet3/0/50shutdownirf-port 3/1 port group interface Ten-GigabitEthernet3/0/50interfaceTen-GigabitEthernet3/0/50undo shutdownsave forceirf-port-configuration active
测试过程中尝试将本端配置为irf-port 3/2，出现报错，所以需要修改为irf-port 3/1，说明两端端口索引不能相同。
%Dec 17 09:54:04:940 2019 H3C DSTM/1/DRV_DSTM: STM stackabilitycheck: IRF port index conflict. Self port indexis 2, peer port index is 2.%Dec 17 09:54:04:940 2019 H3C STM/3/STM_SOMER_CHECK: Neighbor ofIRF port 2 can't be stacked.
查看接口配置：
成员设备的接口配置应用了主设备的配置信息。
IRF端口配置同步了最新的状态，说明不会因为替换IRF端口而导致IRF堆叠失败。
补充测试任务：
测试任务四时，第一步修改优先级时没有修改成功，导致测试步骤成了接入IRF，断开线路使IRF分裂，然后再加入IRF，测试命中第二条规则，导致SW4竞选成为Master。
此时再将SW4断开连接，SW1竞选为新的Master。
此时我们将SW1重启，让SW2重新抢占为Master。

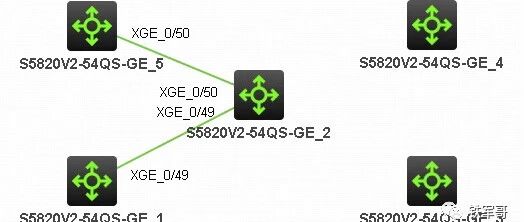

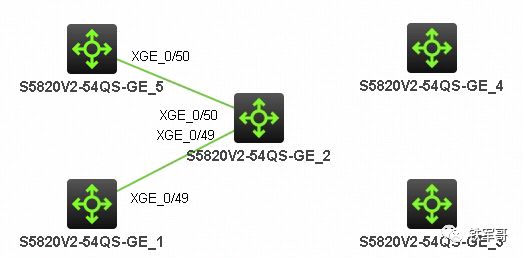

然后新建一台SW5，测试修改优先级的加入情况。
irf member 3 priority 10

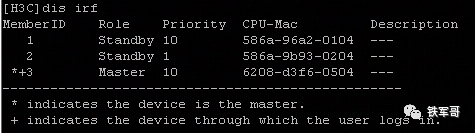

查看IRF中所有成员设备的相关信息。
发现仍然是SW5抢占为Master。原因如下：

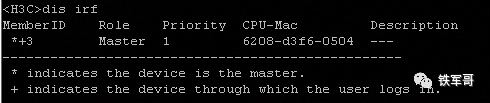

设备成员编号非默认的情况下，需要修改成员编号，而修改之后需要重启，此时该设备认为自己是Master，则进行第二轮匹配，因为优先级高于当前主设备，所以会抢占为主。
所以在替换设备时，为保证业务不中断，需要保证新设备的优先级不高于当前主设备。
通过这一系列压力测试，我们不仅验证了IRF的高可用性，更摸清了其脾气秉性。记住这条黄金法则：替换备机，优先级莫高过主！理解这些底层逻辑，才能让我们在复杂的网络运维中胸有成竹，临危不乱。
