时间、天气、倒计时、B站互动数据

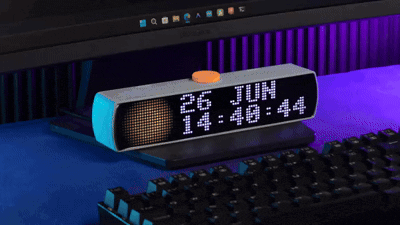

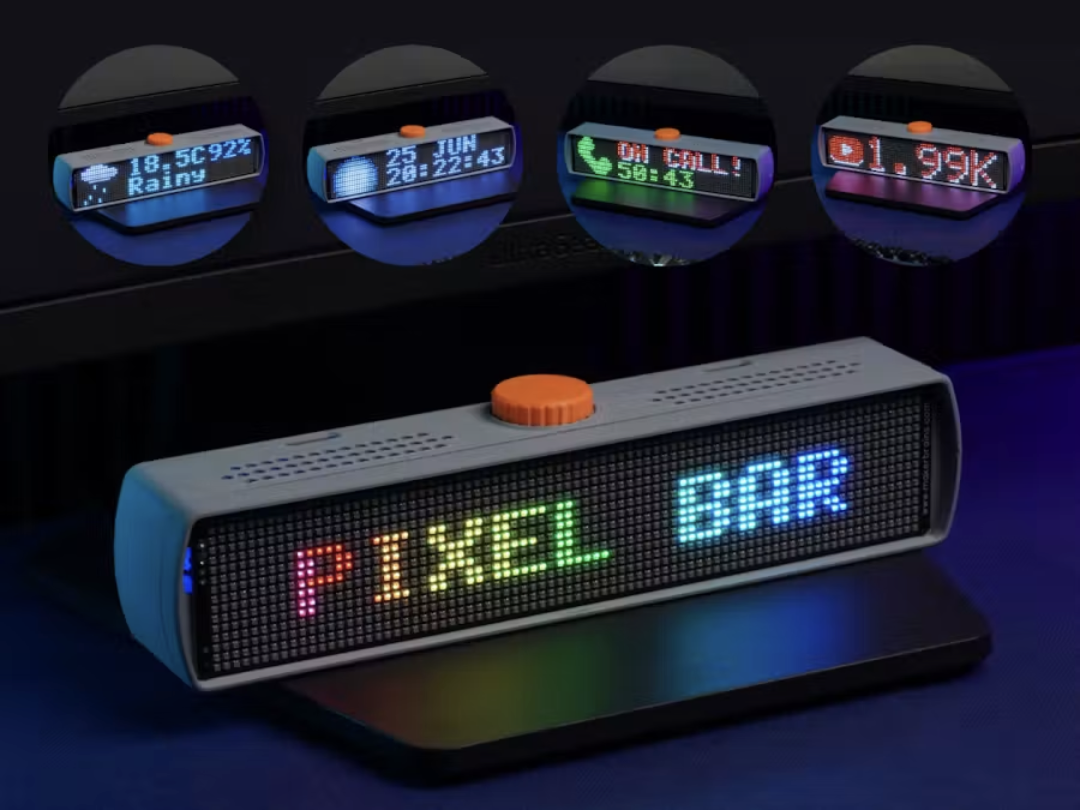

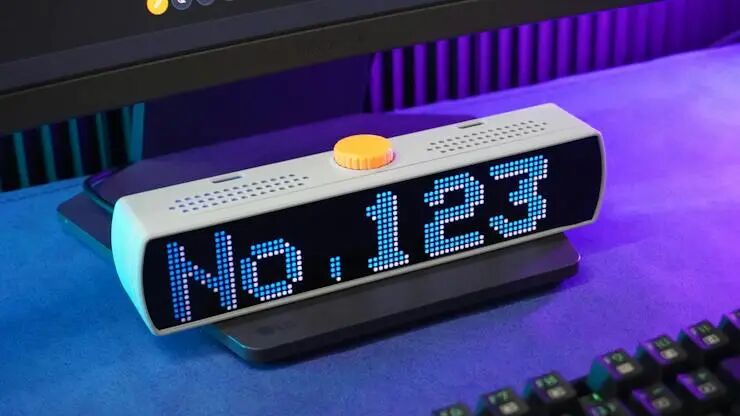

PixelBar 是一款基于Arduino开源的小巧可编程 RGB LED 桌面信息显示屏，采用乐鑫ESP32主控，拥有80×16 的 RGB 矩阵，由 1280 颗可独立寻址的 WS2812B-1010 LED 晶珠组成，支持多种小部件，如时钟、天气显示、计时器、计数器、贴纸、背景和动画表情，专为创客、开发者和像素艺术爱好者设计。
⚙️ 顶部工具栏：配置你的 Wi-Fi SSID、密码和静态 IP/网络设置。
🕒 时钟小部件：设置时区、NTP 服务器和时钟偏好。
🌤️ 天气小部件： 输入你的 OpenWeatherMap API 密钥、城市和国家代码。
📺 B站小部件： 添加你的 B站 API 密钥和频道 ID。
🎨 场景和显示设置：所有小部件、布局、动画、贴纸、背景、亮度和显示偏好都会自动保存。

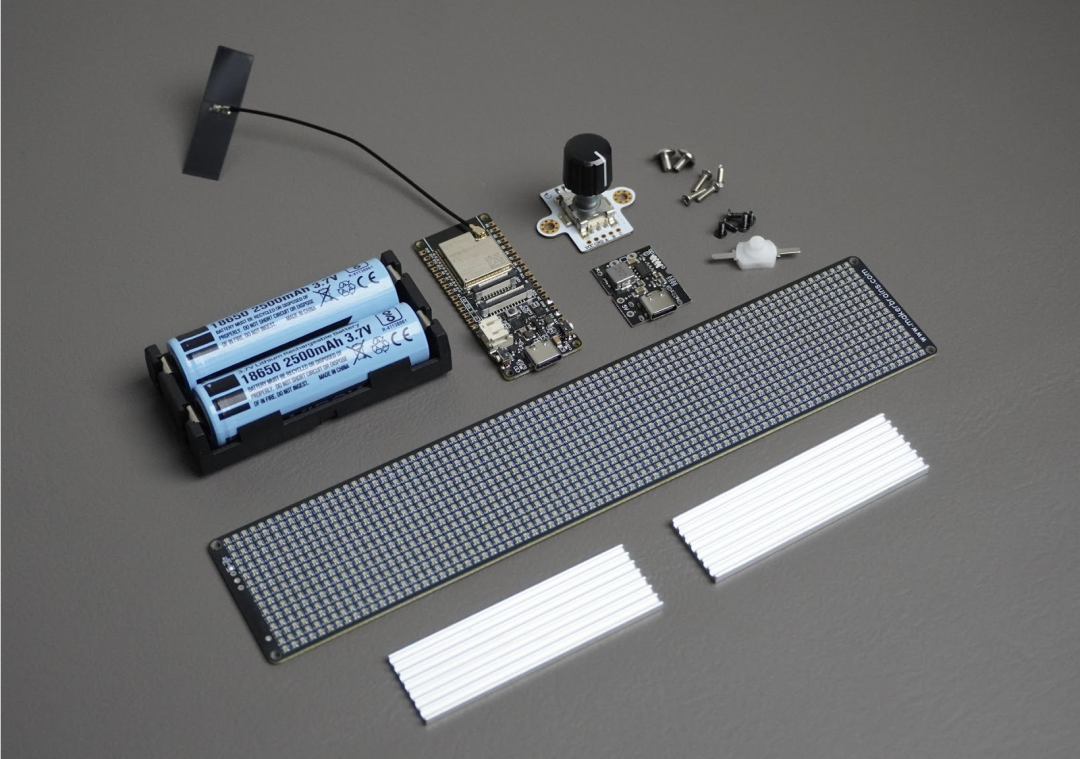

PixelBar 主要硬件包括：
- DFRobot FireBeetle 2 ESP32-S3 N16R8 开发板
- 80×16 WS2812B-1010 RGB LED 矩阵，共 1280 颗 LED
- EC11 旋转编码器模块
- 3.7V、5200mAh 锂电池
- BMS 充放电管理模块和 1 个电源开关
- 铝制散热片、M2 螺丝和常用装配工具
- 3D 打印设备或打印好的外壳零件，以及 PLA、PETG 或 ABS 耗材
01
技术架构

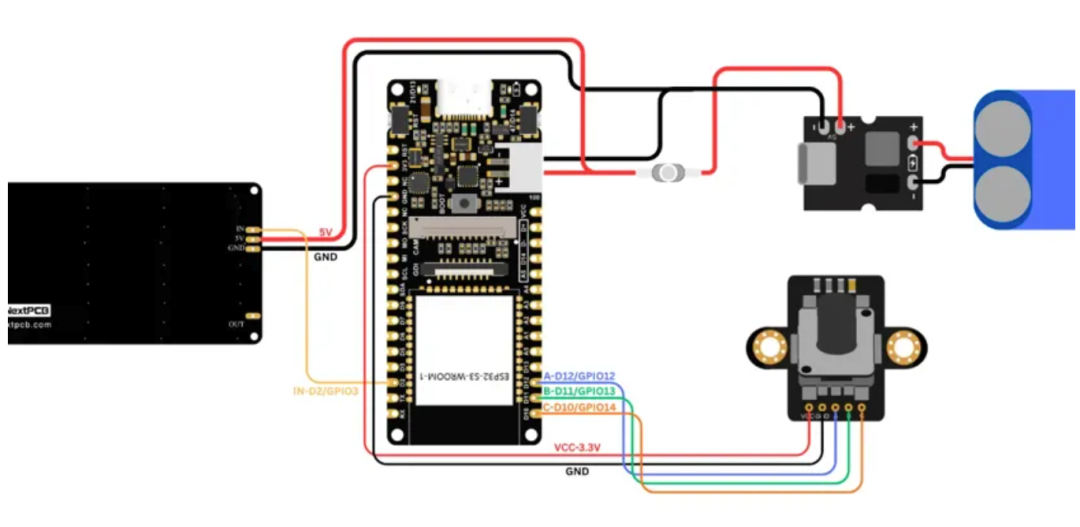

PixelBar 使用专为拥有1280 颗 LED灯珠的 80×16 WS2812B-1010 LED 板设计的定制 PCB。该板本身刻意保持简单，作为 LED 矩阵的载体，仅引出四个连接：5V、GND、DIN、DOUT。

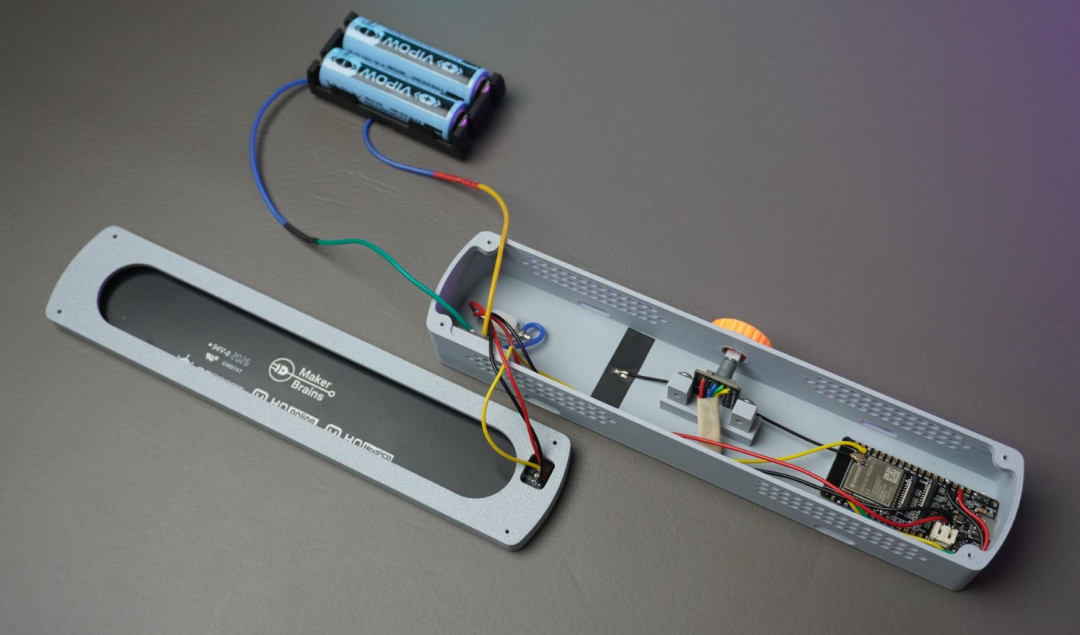

PixelBar 的主体包括 BMS 模块、ESP32、旋转编码器和电源开关的安装点。它还具有专为 ESP32 和充电模块设计的 Type-C 开口，以及容纳 5200mAh 电池组的空间。

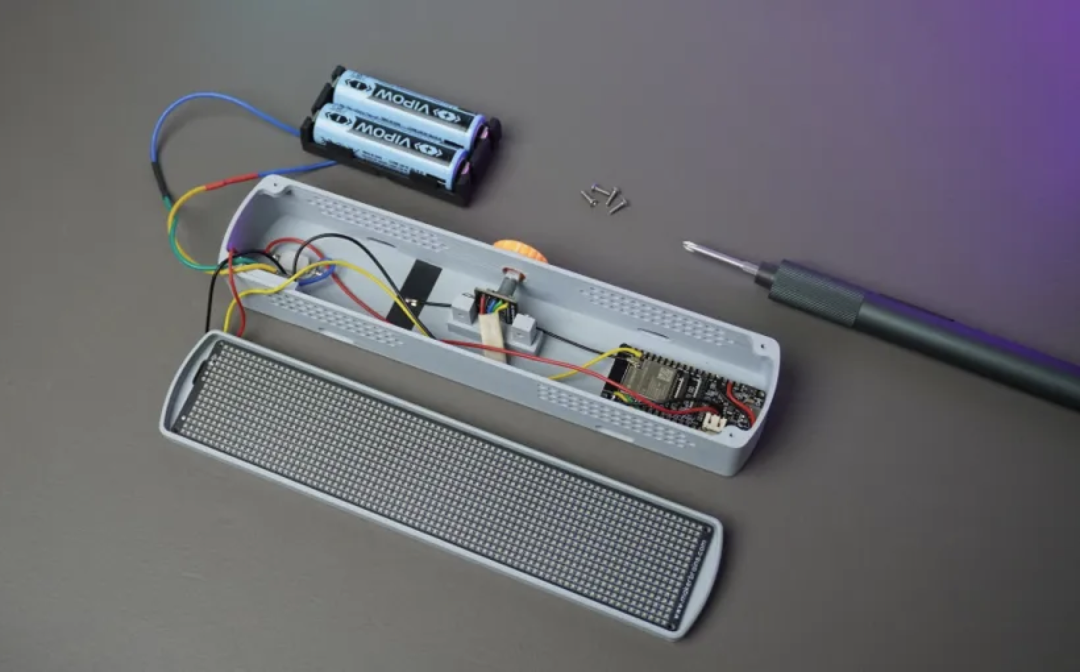

取 FireBeetle 2 ESP32-S3 和外壳部件。将板与安装孔和 USB Type-C 开口对齐。使用两颗 M2 × 6 mm 螺丝将 ESP32 固定到位。
接下来，取 ESP32 附带的外部天线，将其连接到板上的 U.FL 连接器。剥下天线上的背胶，将其粘在外壳内部。
取 BMS 模块，将其放入外壳中，与安装孔和 USB Type-C 开口对齐。使用两颗 M2 螺丝固定。
最后，将电源开关插入外壳的专用槽中。
02
软件开发
在 Arduino IDE 中安装 Espressif Systems 提供的 ESP32 开发板支持，并安装 Adafruit NeoPixel、Adafruit GFX Library、ArduinoJson 和 NTPClient。WiFi、HTTPClient、WiFiClientSecure 与 WiFiUDP 则随 ESP32 开发板包提供。
初次配置时，需要在固件中填入 Wi-Fi 名称和密码：
constchar* WIFI_SSID = "Your WiFi Name";constchar* WIFI_PASS = "Your WiFi Password";

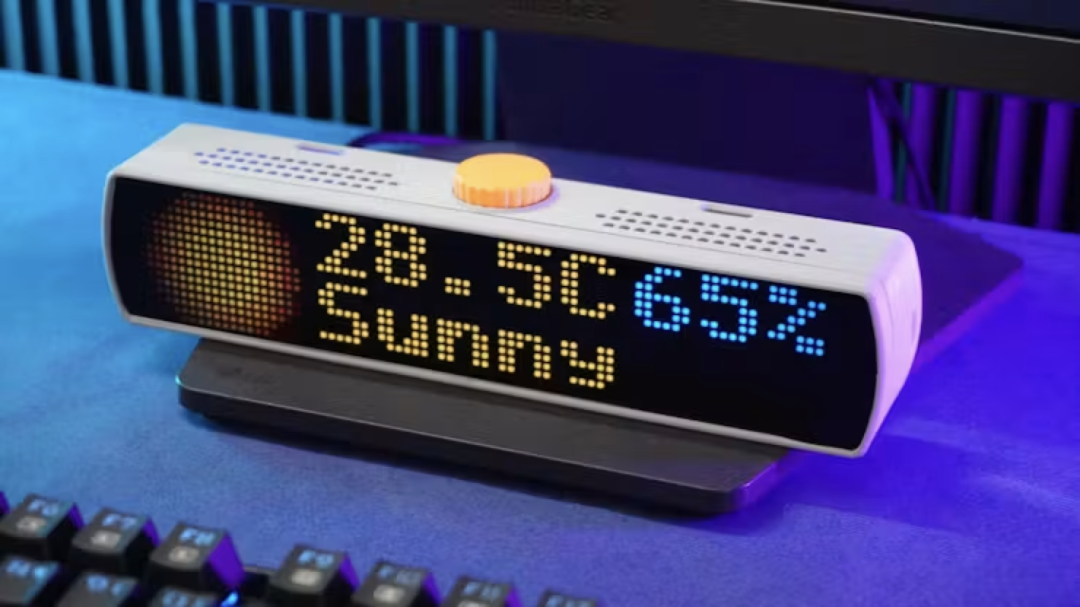

时钟通过 NTP 服务器同步，需要设置所在地区对应的时区。天气组件使用 OpenWeatherMap API，固件中要填写 API 密钥、城市和国家代码，原文设置为每 15 分钟更新一次。
constchar* NTP_SERVER = "pool.ntp.org";constchar* TZ_INFO = "IST-5:30";constchar* OWM_KEY = "YOUR_API_KEY";constchar* OWM_CITY = "Hyderabad";constchar* OWM_COUNTRY = "IN";

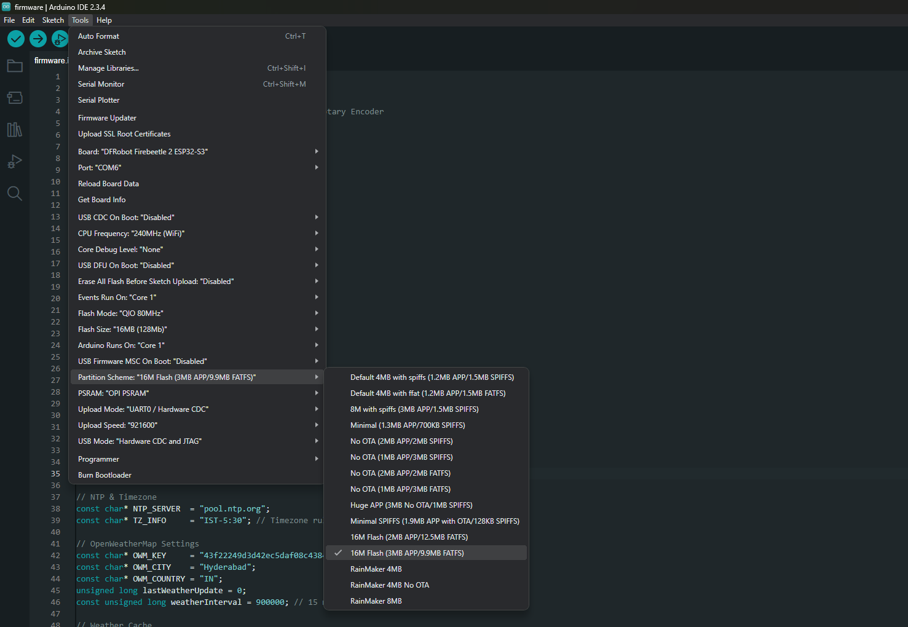

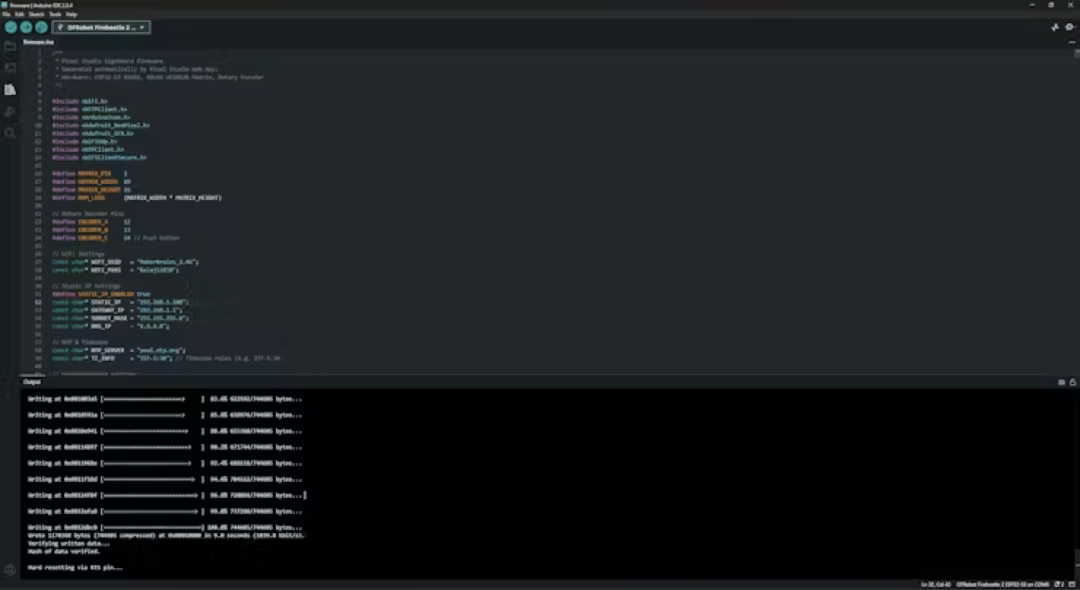

烧录时选择 DFRobot Firebeetle 2 ESP32-S3，Flash Size 设为 16MB，Partition Scheme 设为 Huge APP，PSRAM 选择 OPI PSRAM。上述示例值来自项目原文，实际使用时需要替换成自己的网络、时区和天气配置。

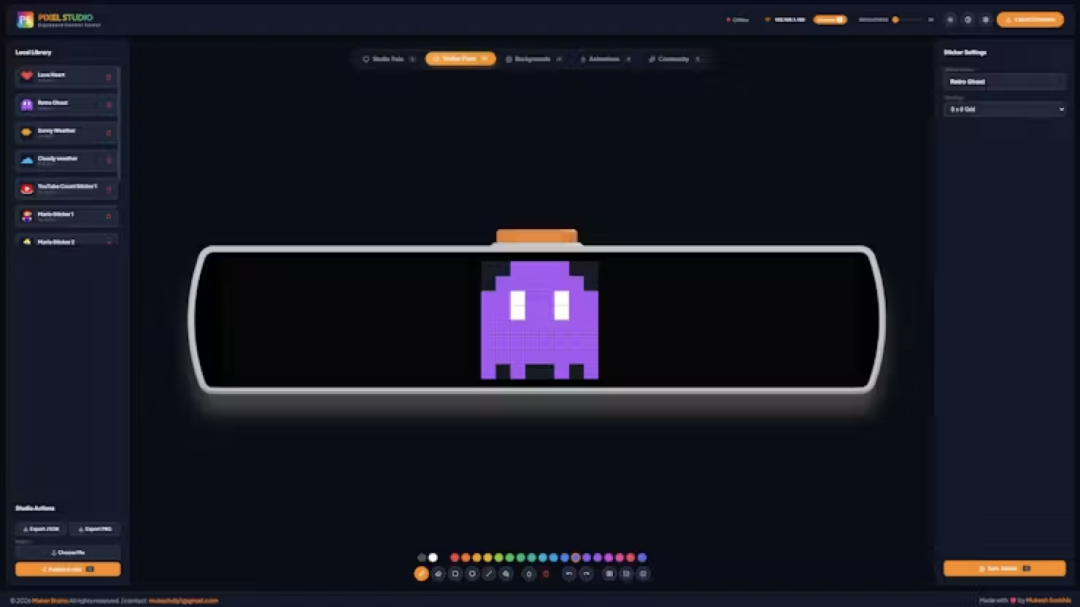

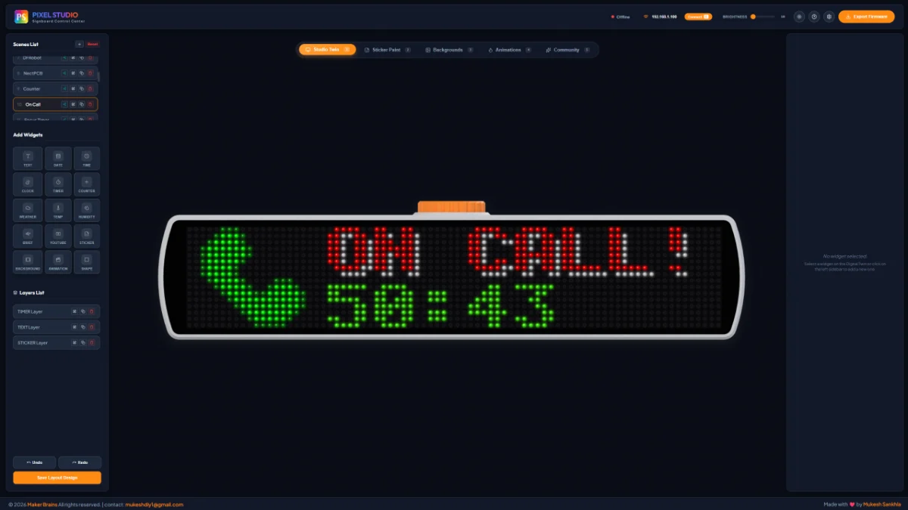

组件区可以添加时钟、天气、日历、计分板、文字和倒计时；场景编辑器可以把组件、动画、文字和图片组合起来；贴纸编辑器则提供选色、填充、擦除和镜像等工具，用来绘制像素图标、表情或角色。
背景编辑器支持渐变、图案、纯色和自绘内容。动画编辑器既能使用现成动画，也能在时间轴上逐帧绘制，并设置播放时间、过渡和播放方式。贴纸包可以通过 JSON 文件导入和导出，图形资源还支持 8 位 PNG。社区区域用于发布和获取其他用户制作的场景、贴纸、背景与动画。
03
写在最后
构建 PixelBar 不仅仅是组装一个 LED 显示屏，而是帮你在单个项目中探索电子学、嵌入式编程、网络、实时图形和交互式软件的机会，了解了硬件和软件如何协同工作，创建一个完全可定制的智能像素显示屏。
你可以尝试不同的布局，设计你自己的贴纸，创建独特的动画，构建个性化的仪表板，或为你的书桌、游戏设置、工作室或活动开发场景。每个项目都可以看起来完全不同，期待你将场景、贴纸、背景和动画发布到社区中心，并探索其他创客创建的内容。
Github项目地址: MukeshSankhla/Pixel-Bar
