不焊拆芯片也能抽固件：用 Scapy 从 SPI/QSPI 抓包重建镜像
很多人用 Scapy 拆以太网包、甚至汽车总线，却忘了它其实是一套通用二进制协议框架：不管字节从网卡、CAN 还是逻辑分析仪来，字段定义与层叠解析都一样好用。VoidStar 这篇实战写的是：只 clip 一片 SPI NOR、抓开机流量，用 Scapy 建层解析，再把 READ 回填成整片固件镜像——不用焊下 Flash。
为什么不直接拆芯片？
目标是一台「只有一台」的嵌入式设备。焊下 NOR 有物理损伤风险，别的产品还可能触发防拆。于是他们夹住 Winbond W25Q128JV（16 MiB SPI NOR，SOIC8），用 Saleae 逻辑分析仪抓启动期总线流量。

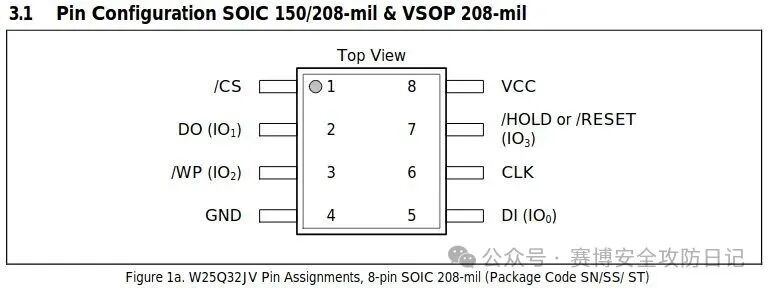

W25Q 族 SOIC8 引脚（含本文 W25Q128JV）
UART/调试口基本静默；在线读 Flash 又撞上经典的总线争用。客户也不给固件——黑盒 SPI 嗅探成了主路径。
SPI 速览（站 Flash 视角）
关心四根线：CLK、CS#（低有效，框定一笔事务）、MOSI/DI、MISO/DO。CS# 拉低开新命令，拉高结束。窗口内主机依次送出 opcode、可选地址、可选 dummy，再收/发数据。SPI 全双工：读的时候 MOSI 仍在移位「无关」字节，真正数据在 MISO。
抓包：先认出哪根是哪根
夹子 + 上电，先看全景：
开机 SPI 抓包（夹子和飞线在高速下容易伤信号完整性）

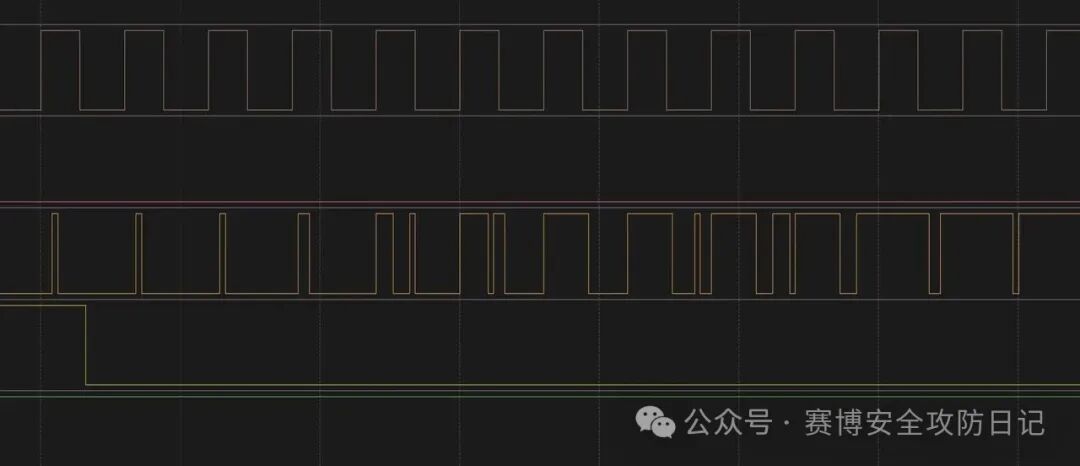

放大后：约 16 MHz 的周期线是 CLK；另一根线拉低后才有活动——那是 CS#。另外两根在同一窗口里跑数据。

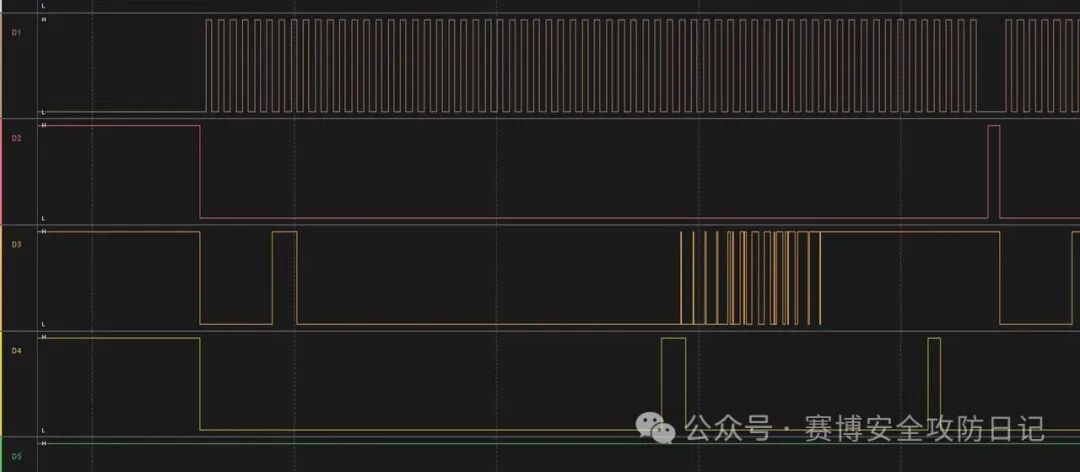

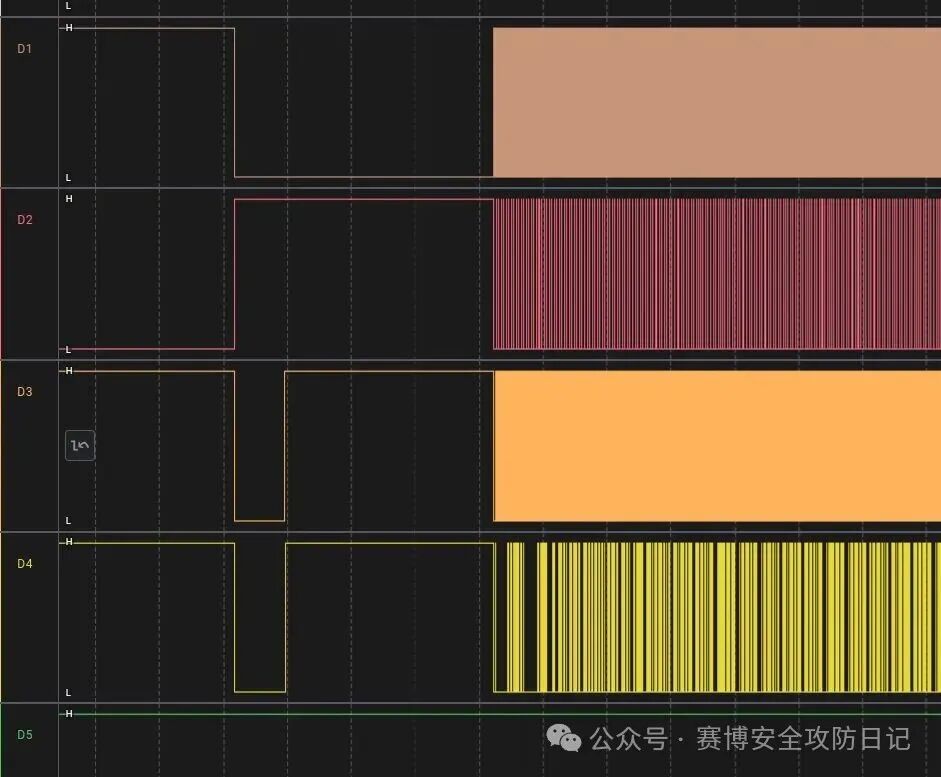

单笔 SPI 事务放大
标注：CS 框事务；一根先发命令，另一根回数据
命令线上有一段「毛刺」，脉宽比一个时钟周期还窄——按当前采样率采不到真数据，当作 SI 噪声即可。

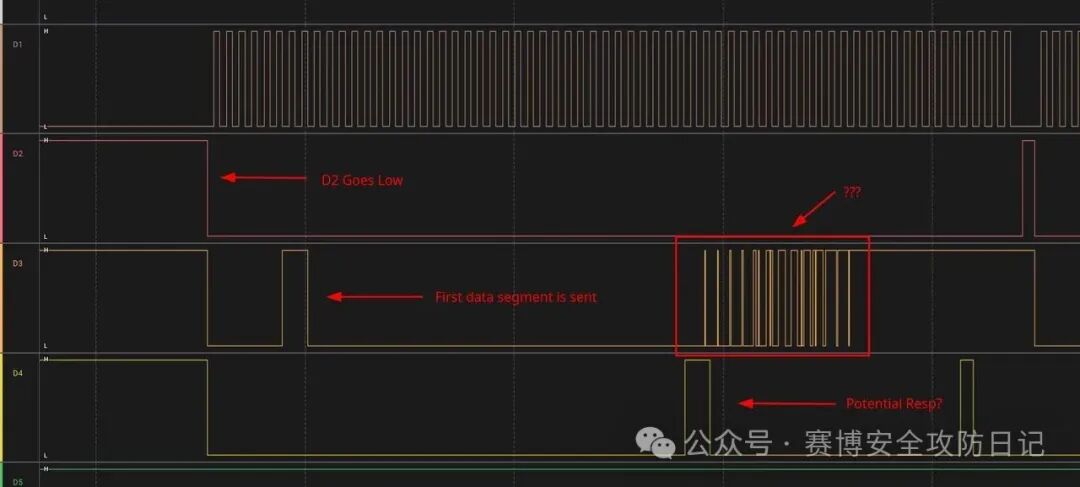

噪声区放大——亚时钟脉宽 ⇒ 不是有效 SPI 采样

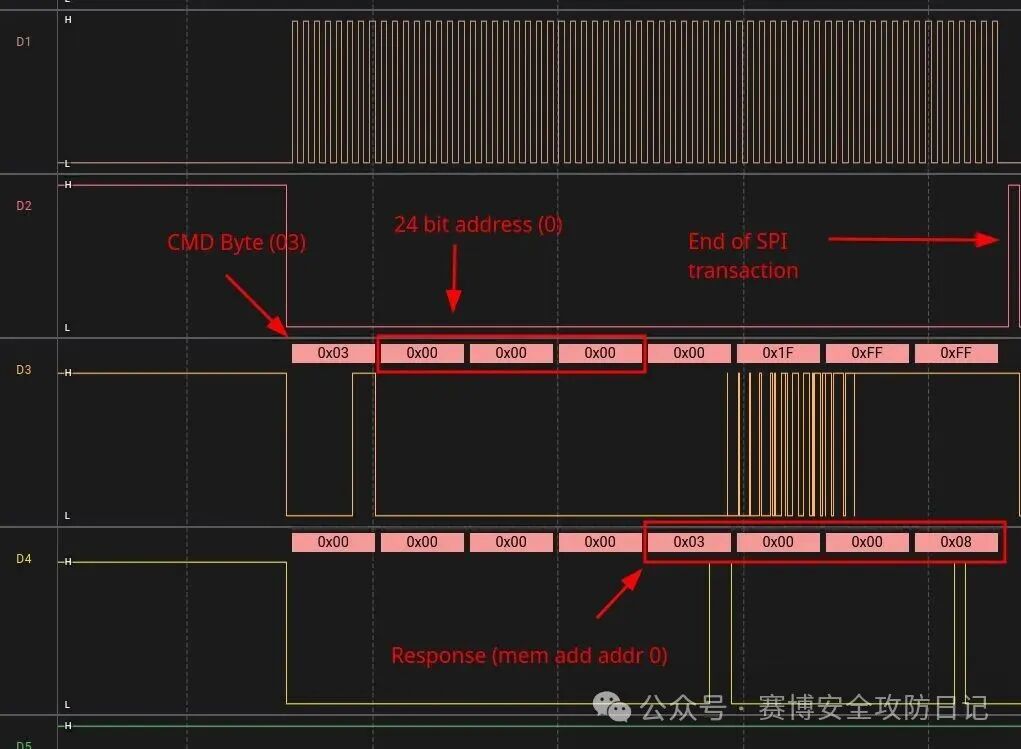

挂上 Saleae SPI 分析器，对照手册：首字节 0x03 就是 READ。
| Opcode | 含义 |
| — | — |
| 0x9F | JEDEC_ID |
| 0x03 | READ |
| 0x0B | FAST_READ |
| 0x6B | FAST_READ_QUAD_OUT |
| 0x05 | RDSR1 |
| 0x06 / 0x02 | WREN / PAGE_PROGRAM |
| 0x20 / 0xD8 | SECTOR_ERASE / BLOCK_ERASE |

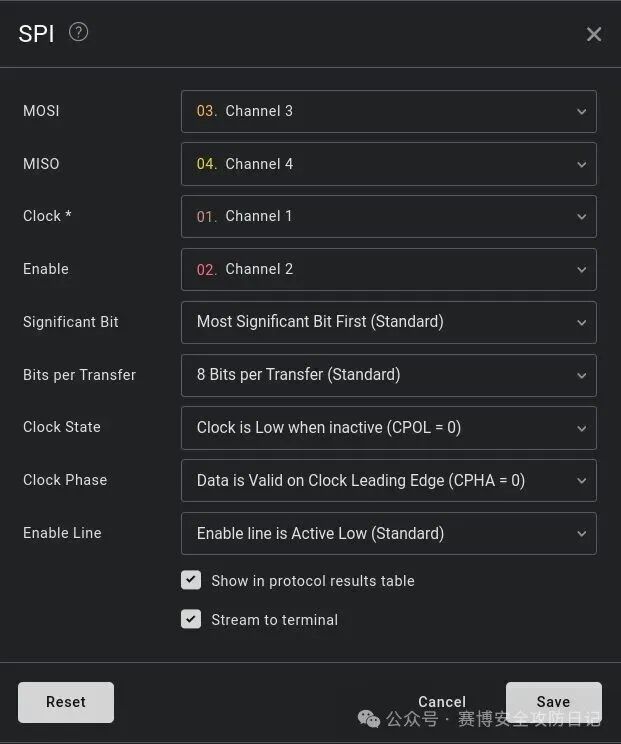

Saleae 里把 CLK/CS/MOSI/MISO 对上通道
分析器给出的字节流；首字节 0x03 对上 READ

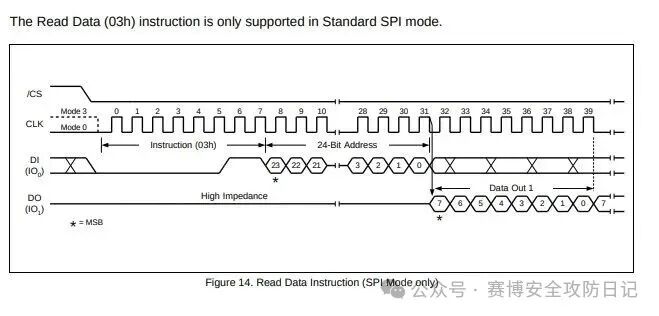

手册里的 Read Data (03h) 时序：opcode → 24 位地址 → 数据

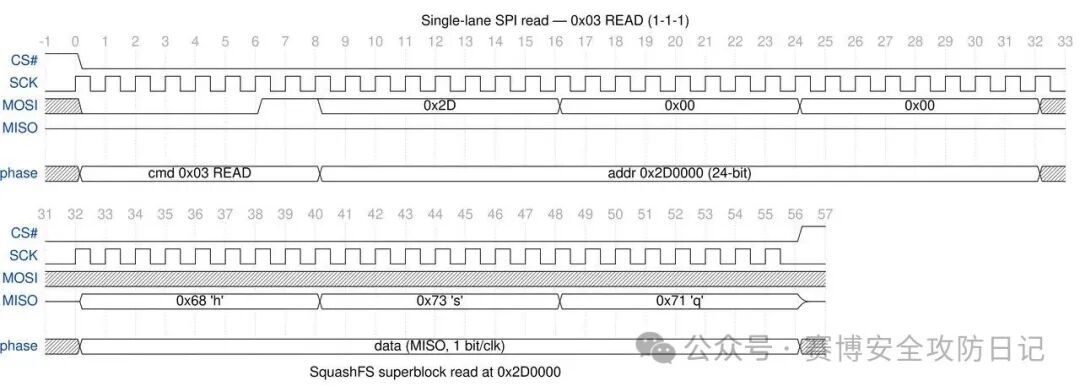

WaveDrom：单线 READ 的结构示意
地址 0 的 READ；响应以 03 00 00 08 开头；阴影 MOSI 字节为 don’t-care
把 Saleae 导出成 CSV（enable / result / disable 行）。每个 CS 窗口就是一笔事务的 MOSI/MISO 字节流——正好喂给 Scapy 模型。
用 Scapy 给 Flash 建层
薄层设计：SPI（哪条 CS）、SPIFlashCmd（opcode + 用 ConditionalField 挂可选 24 位地址 / dummy）、再加上读数据 / 状态寄存器响应层。核心摘录：
class SPIFlashCmd(Packet):
COMMANDS = {
0x03: "READ", 0x0B: "FAST_READ", 0x6B: "FAST_READ_QUAD_OUT",
0x02: "PAGE_PROGRAM", 0x05: "RDSR1", 0x06: "WREN",
0x20: "SECTOR_ERASE", 0xD8: "BLOCK_ERASE", 0x9F: "JEDEC_ID",
}
CMD_HAS_ADDR = {0x03, 0x0B, 0x6B, 0x02, 0x20, 0xD8}
CMD_HAS_DUMMY = {0x0B, 0x6B}
fields_desc = [
ByteEnumField("cmd", 0x03, COMMANDS),
ConditionalField(ThreeBytesField("addr", 0),
lambda p: p.cmd in p.CMD_HAS_ADDR),
ConditionalField(ByteField("dummy", 0),
lambda p: p.cmd in p.CMD_HAS_DUMMY),
]
CSV 拆成 {mosi, miso} 事务后，MOSI 交给 SPIFlashCmd；头部长度直接标出 MISO 有效载荷起点。0x05 状态字节用 FlagsField 解成 BUSY / WEL / BP0…，比魔法数字好读得多。
附带发现：开机在擦写 Flash
流量并不只有读：启动中段出现 两千多次 PAGE_PROGRAM和一次BLOCK_ERASE（0xD8）。把重复的RDSR1轮询折叠后，顺序和手册一致：空闲 →WREN→ 擦0x730000→ 轮询BUSY约 21 万次 → 再WREN→ 每次 32 字节写满该 64 KiB 块（约 400 ms）——典型配置区重写。下文重建只回放READ；若要看写入内容，数据在 MOSI 的Raw 载荷里。
从 READ 重建镜像
16 MiB 缓冲先填 0xFF（擦除态 NOR 默认），把每笔 READ 画到对应地址并记覆盖率：
def reconstruct(path, flash_size=0x1000000, fill=0xFF):
image = bytearray([fill]) * flash_size
coverage = bytearray(flash_size)
for tx in parse_transactions(path):
pkt, resp = transaction_to_packets(tx)
if not isinstance(resp, SPIFlashReadResp):
continue
addr = pkt[SPIFlashCmd].addr
data = resp.data
end = min(addr + len(data), flash_size)
image[addr:end] = data[:end - addr]
coverage[addr:end] = b"\x01" * (end - addr)
return bytes(image), coverage
单线开机抓包能拼出 bootloader + kernel（binwalk 可见 gzip/LZMA、DRAM 初始化字符串），但 没有 rootfs。常见解释：抓包窗口不够长，或控制器已经 切到 QSPI。
QSPI：rootfs 为什么丢了？
Quad 模式下，原来的 /WP、/HOLD 变成 IO2/IO3；命令/地址/数据可走 1～4 线。判据：这两根脚突然开始跑数据，时钟从约 16 MHz → 50 MHz（四线合计吞吐大约 12 倍）。

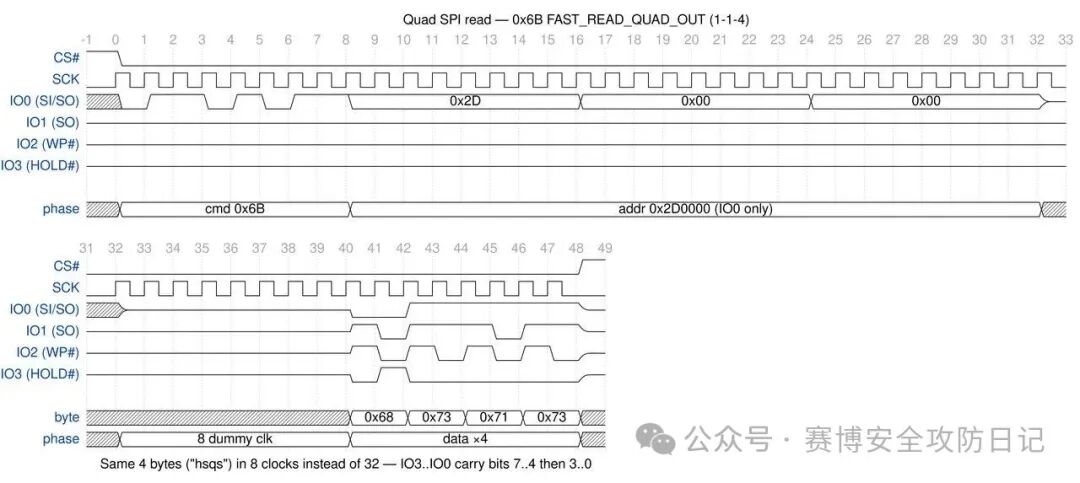

四线读：opcode/地址仍可走单线，数据阶段占满 IO0–IO3
切换前：标准 SPI，时钟大约 16 MHz
切换后：同一时间尺度下边沿密了约三倍，再乘四线，吞吐大约一个数量级
切换后读命令是 0x6B Fast Read Quad Output（1-1-4）。Saleae 自带 SPI 分析器不懂 QSPI——要挂 QSPI 插件，并把抓包拆成「单线段 + 四线段」。导出表结构不同（command/address/dummy/data + Lines Used），但逻辑事务仍可落进同一套 SPIFlashCmd / reconstruct——Scapy 建的是事务模型，不是线数模型。

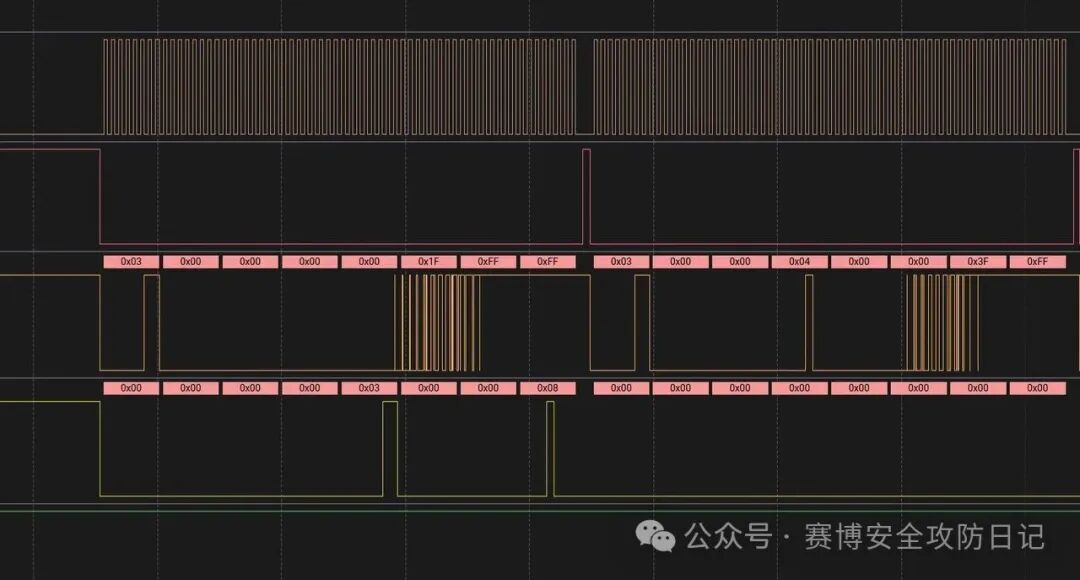

只跑四线重建约覆盖 67%，能看到 SquashFS @ 0x2D0000 和 JFFS2 @ 0xDE0000，而 0x2D0000 以下仍是 0xFF（boot/kernel 在切换前用单线读完了）。把单线镜像与四线镜像合并（dd 或 spidump --merge）后 binwalk 齐活；再 unsquashfs 就是正常 Linux 根目录（bin、etc、web…）。
开源工具：wrongbaud/spidump。合并时注意丢掉「用错线宽解出来的脏读」——例如单线分析器误解的四线事务，否则覆盖率和哈希都会漂。
实战里还可以交叉验证：对重建镜像跑 binwalk -e、对比已知 OTA（若有）、或把 SquashFS 里的版本字符串、证书、默认口令清单拉出来做资产盘点。单线阶段若已看到 PAGE_PROGRAM 轨迹，把 MOSI 载荷另存一份「启动期写入日志」，往往比静态固件更能解释「设备为什么每次开机都要改那 64 KiB」。
信号完整性提醒：文中已注明夹子与飞线在高速下容易出问题。若解码偶发错位，优先缩短线长、降低采样前端负载，或在更低时钟的冷启动窗口先抓一轮，再专门抓 QSPI 高速段——两段覆盖合并，比硬扛一次满速长抓更稳。
这条链对评估意味着什么
实操上可以把流程收成四步，方便复用到别的 SOIC8 NOR：
-
夹住再上电
：优先确认 CLK/CS，再辨 DI/DO；亚时钟毛刺先当 SI，不要硬解成协议。
-
导出按 CS 切事务
：
enable→字节→disable就是一帧；MOSI 喂 Scapy，MISO 按头部长度切片。 -
先单线拼 boot/kernel
：覆盖率不够或 binwalk 缺 rootfs 时，拉长窗口看
/WP、/HOLD是否突然有数据、时钟是否跳档。 -
四线另开分析会话再 merge
：同一套
reconstruct，只是输入多了一份 QSPI 导出。
对防守与供应链审计：若产线/现场只能「只读探测」、不能破坏样品，这种 clip + 重建比热风拆片更可控；同时也提醒——「焊盘没露 UART 就安全」并不成立，总线侧仍可能在开机窗口把整片布局读给你看。配置区若在启动时整块擦写，抓包轨迹本身就是一条高价值行为指纹（谁在写、写哪、写多久）。
同一套字段模型以后还能挂到 TPM、显示屏、私有传感器帧；作者也预告了 I2C 方向的 Scapy 插件。对公众号读者更实用的点是：把「协议层」从网线搬到飞线，工具链不用换脑子。
作者：Matthew Alt / VoidStar Security
