每天一个网络知识:什么是 Overlay 组网?
原创
圈圈
网络技术干货圈
2025年12月12日 09:01
江苏
大家好,我是圈圈,一个喜欢结交朋友的老网工!
每天一个网络知识,今天我们要聊聊:Overlay 组网
- start –
随着企业网络不断向云计算、多分支办公、移动办公发展,传统的网络架构已经越来越难以满足灵活性、扩展性和安全性的需求。为了解决这些问题,一种新型的网络组织方式逐渐成为主流——Overlay 组网(覆盖网络)。
Overlay,中文叫“覆盖”,顾名思义,就是在已有的物理网络(Underlay)之上再构建一张逻辑网络。
简单理解:
你已经有了一张物理网络作为骨架,在它之上,再搭建一层逻辑“虚拟网络”,用来实现更灵活、更高级的网络功能。
Overlay 网络并不改变底层的物理结构,而是通过虚拟化技术、隧道技术(如 GRE、IPsec、VXLAN 等)把各种分散的网络节点“逻辑地连接起来”,形成一个统一的虚拟网络。
你可以把它理解为 ——
在物理世界的道路之上,再画出一套新的“虚拟路线图”,车辆按照虚拟路线图行驶,而不需要关心底层道路结构。

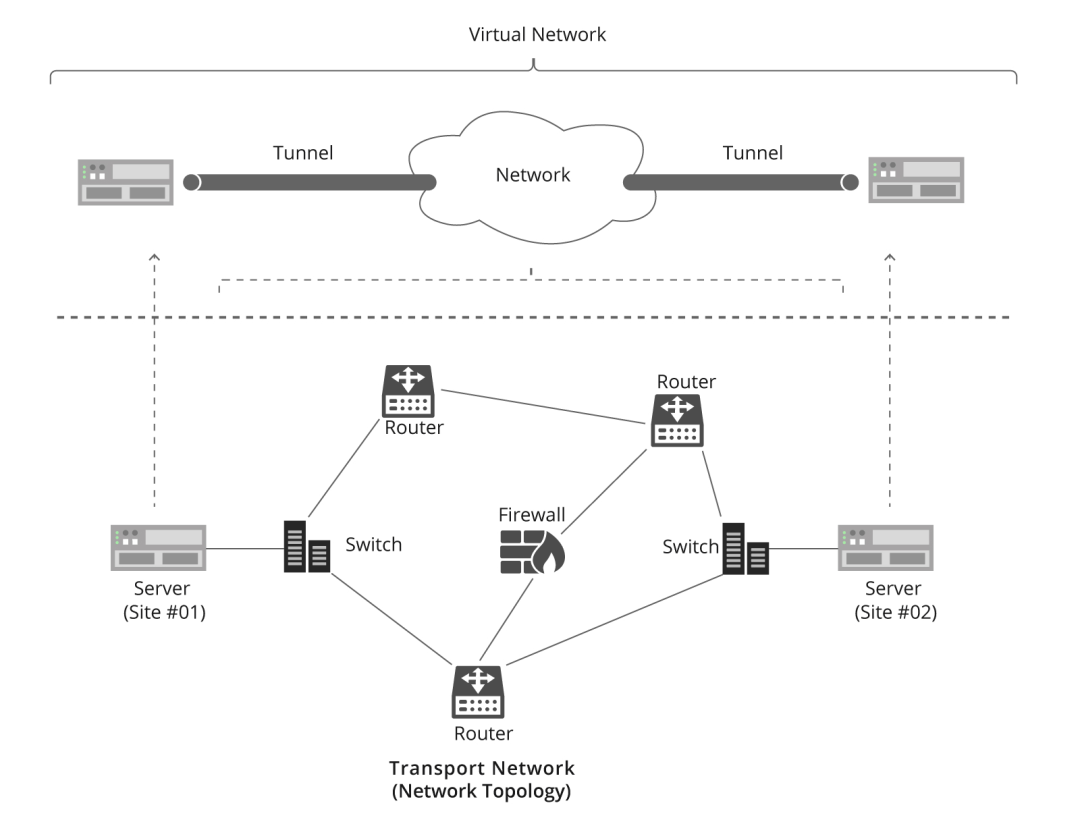

Overlay 与 Underlay 的关系
Overlay 网络离不开 Underlay(底层网络)。两者通常这样分工:
Underlay — 负责基础的物理传输
- 交换机、路由器、光纤等组成
- 负责基础的 IP 通信
- 类似道路系统
Overlay — 负责逻辑功能、虚拟化、控制
- 构建逻辑隧道
- 管理拓扑、策略、路由
- 不依赖物理拓扑的变化
一句话总结:
Underlay 是物理基础设施,Overlay 是虚拟的网络服务层。
Overlay 是如何实现的?
Overlay 组网依赖隧道技术,将不同地点的网络“逻辑连接”:
常见隧道协议包括:
- GRE(Generic Routing Encapsulation)
- IPsec VPN(安全加密隧道)
- VXLAN(数据中心虚拟化常用)
- NVGRE、Geneve 等新型隧道协议
- SD-WAN 的专用 Overlay 隧道协议
隧道简单理解就是:
把原来的数据包再包一层“外壳”,让它跨越不同的物理网络,到达目标节点,再拆开这层外壳继续传输。
通过这种“封装+解封装”,Overlay 实现了“跨越物理限制的虚拟连接”。
Overlay 组网的优势
1. 不依赖物理网络结构
无需改动底层网络,就能快速构建自己的逻辑网络。
2. 跨地域组网更简单
企业总部、分支机构、云上网络可以轻松通过 Overlay 连接在一起。
3. 安全性更高
Overlay 隧道通常支持加密,如 IPsec,使数据传输更加安全。
4. 网络可控性强
Overlay 网络可以进行独立的策略、路由控制,而不影响底层网络。
5. 灵活性高,自动化强
现代的 SDN(软件定义网络)、SD-WAN、大规模数据中心都依赖 Overlay 组网,实现自动化部署与快速扩展。
- end –
