一、前言

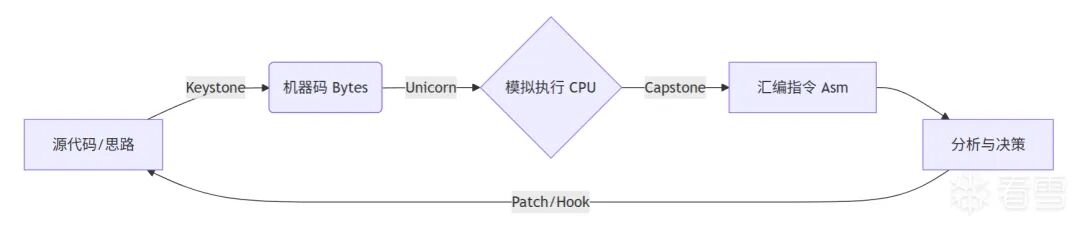

通过此前的文章，我们已经掌握了两大框架。在逆向工程的工具链中，它们各司其职：
- Unicorn (大脑)：负责跑代码。它模拟 CPU 的状态流转与内存交互。
[原创]深入浅出 Unicorn 框架学习
- Capstone (眼睛)：负责看代码。它将枯燥的机器码翻译成人类可读的汇编语言。
[原创]深入浅出 Capstone 框架学习
然而，仅有“大脑”和“眼睛”是不够的。当我们想要修改程序的逻辑（例如 Patch 掉反调试检查、注入 Shellcode）时，我们需要——Keystone (双手)。
1. 什么是 Keystone？
Keystone是一个轻量级、多平台、多架构的汇编框架。它的作用与 Capstone 正好相反：Capstone 将机器码转为汇编，而 Keystone 将汇编代码编译回机器码。
2. Keystone 的核心价值
-
人类可读 -> 机器可读
例如，将
INC RAX瞬间转换为\x48\xFF\xC0。 -
多架构支持
一套 API 搞定 x86, ARM, MIPS, PowerPC, SPARC 等所有主流架构，无需安装笨重的 GCC 或各种交叉编译工具链。
-
动态灵活
它是一个库（Library），而不是一个独立的编译器。这意味着你可以在 Python 脚本运行时动态生成代码，无需调用外部程序。
#
二、环境准备与基础概念
1. 环境安装
# 正确做法：安装 Keystone 汇编引擎
pip install keystone-engine
# 错误做法：安装 'keystone'
# 'keystone' 是 OpenStack 的身份认证组件，装错会导致冲突！
2. 核心类解析
在 Python 脚本中，我们主要使用以下两个类：
-
Ks
(Keystone Engine)
这是汇编引擎的主入口。你需要实例化它来创建一个汇编器对象。 -
初始化：
ks = Ks(arch, mode) -
核心方法
：
ks.asm(code_string, addr) -
KsError
(Exception)
异常处理类。当你的汇编代码有语法错误（如拼写错误、操作数不匹配）时，Keystone 会抛出此异常。
3. 架构与模式 (Architecture & Mode)
Keystone 的常量命名规范与 Unicorn/Capstone 保持高度一致，只需将前缀UC_ 或CS_ 换成 KS_即可。
常用组合对照表：
| 目标环境 | Unicorn | Capstone | Keystone |
| — | — | — | — |
| x86 (32位) | UC_ARCH_X86,UC_MODE_32 | CS_ARCH_X86,CS_MODE_32 | KS_ARCH_X86 , KS_MODE_32 |
| x64 (64位) | UC_ARCH_X86,UC_MODE_64 | CS_ARCH_X86,CS_MODE_64 | KS_ARCH_X86 , KS_MODE_64 |
| ARM (32位) | UC_ARCH_ARM,UC_MODE_ARM | CS_ARCH_ARM,CS_MODE_ARM | KS_ARCH_ARM , KS_MODE_ARM |
| ARM Thumb | UC_ARCH_ARM,UC_MODE_THUMB | CS_ARCH_ARM,CS_MODE_THUMB | KS_ARCH_ARM , KS_MODE_THUMB |
4. 语法格式 (Syntax)
对于 x86 架构，汇编语言有不同的格式。Keystone 允许通过KS_OPT_SYNTAX选项来切换语法风格。
-
KS_OPT_SYNTAX_INTEL(默认)：Intel 语法。 -
特点：
mov dst, src。绝大多数逆向工具（IDA, x64dbg）的默认风格。 -
示例：
mov eax, 1 -
KS_OPT_SYNTAX_ATT：AT&T 语法。 -
特点：
mov src, dst，寄存器前加%，立即数加$。Linux/GDB 常用。 -
示例
：
mov $1, %eax -
KS_OPT_SYNTAX_NASM：NASM 语法。 -
特点：与 Intel 类似，但在内存寻址和宏处理上更严格。
设置方法：
ks = Ks(KS_ARCH_X86, KS_MODE_64)
# 切换到 AT&T 语法
ks.syntax = KS_OPT_SYNTAX_ATT
#
三、静态汇编初体验
在将 Keystone 集成到 Unicorn 之前，我们先单独运行它，体验一下如何将一句汇编代码翻译成机器码。
目标
将汇编指令"xor rax, rax; inc rax"编译为 x64 机器码。
示例代码：
from keystone import *
# 1. 准备汇编代码
# 使用分号 ; 分隔多条指令
ASSEMBLY = "xor rax, rax; inc rax"
try:
# 2. 初始化汇编引擎
# 架构: x86, 模式: 64位
ks = Ks(KS_ARCH_X86, KS_MODE_64)
# 3. 执行编译 (Assemble)
# ks.asm(code, addr=0)
# code: 汇编字符串
# addr: (可选) 起始地址，用于计算相对跳转偏移，默认为 0
encoding, count = ks.asm(ASSEMBLY)
# 4. 输出结果
print(f"Assembly: {ASSEMBLY}")
print(f"Encoding: {encoding}") # 原始列表
print(f"Count : {count}") # 指令数量
# 关键步骤：将 list[int] 转换为 bytes
# Unicorn 的 mem_write 需要 bytes 类型
machine_code = bytes(encoding)
print("Machine Code: ",end="")
for i in range(len(machine_code)):
print(f"{machine_code[i]:02x}", end=" ")
print()
except KsError as e:
print(f"ERROR: {e}")
运行结果：
核心 API 详解：ks.asm()
ks.asm() 方法的返回值是一个元组(encoding, count)：
encoding
(list[int])：
-
这是一个整数列表，例如
[0x48, 0x31, 0xC0]。 -
注意
：它不是Python 的
bytes对象！如果直接把它传给uc.mem_write，Unicorn 会报错。 -
正确做法：使用
bytes(encoding)将其转换为二进制字节流。
count
(int)：
- 表示成功编译的汇编语句数量（以
;分隔）。 - 如果编译失败（如语法错误），Keystone 会抛出
KsError异常，而不是返回错误码。
#
四、核心实战：Unicorn + Keystone Patch
场景 1：NOP 填充
需求：
在逆向分析中，我们经常遇到反调试指令（如RDTSC、CPUID）或者不需要执行的垃圾代码。
假设在地址0x400000 处有一条复杂的指令（例如XOR EAX, EAX，长度 2 字节），我们希望将其“抹去”，替换为NOP（空指令），让 CPU 什么都不做直接滑过去。
示例代码：
from unicorn import *
from unicorn.x86_const import *
from keystone import *
from capstone import *
# 1. 初始化所有引擎
mu = Uc(UC_ARCH_X86, UC_MODE_64)
ks = Ks(KS_ARCH_X86, KS_MODE_64)
cs = Cs(CS_ARCH_X86, CS_MODE_64)
# 2. 准备内存环境
ADDRESS = 0x400000
MEM_SIZE = 2 * 1024 * 1024
mu.mem_map(ADDRESS, MEM_SIZE)
# 写入原始代码: xor eax, eax (2字节) + inc eax (2字节)
# 机器码: 31 c0 ff c0
ORIGINAL_CODE = b"\x31\xc0\xff\xc0"
mu.mem_write(ADDRESS, ORIGINAL_CODE)
print("--- [Before Patch] ---")
for insn in cs.disasm(mu.mem_read(ADDRESS, 4), ADDRESS):
print(f"0x{insn.address:x}:\t{insn.mnemonic}\t{insn.op_str}")
# ==========================================
# 3. 核心操作：NOP Patch
# ==========================================
TARGET_ADDR = 0x400000
PATCH_LEN = 2 # 需要覆盖的长度 (xor eax, eax 是 2 字节)
print(f"\n[*] Patching {TARGET_ADDR:x} with {PATCH_LEN} NOPs...")
# 生成 NOP 机器码 ("nop; nop")
# encoding -> [0x90, 0x90]
encoding, _ = ks.asm("nop; " * PATCH_LEN)
# 写入内存覆盖原指令
mu.mem_write(TARGET_ADDR, bytes(encoding))
# ==========================================
# 4. 验证结果
# ==========================================
print("\n--- [After Patch] ---")
# 读取内存查看变化
patched_code = mu.mem_read(ADDRESS, 4)
for insn in cs.disasm(patched_code, ADDRESS):
print(f"0x{insn.address:x}:\t{insn.mnemonic}\t{insn.op_str}")
# 模拟执行验证
print("\n[*] Executing...")
mu.reg_write(UC_X86_REG_RAX, 10) # 初始值 10
mu.emu_start(ADDRESS, ADDRESS + 4)
print(f"RAX = {mu.reg_read(UC_X86_REG_RAX)}")
# 结果应为 11 (因为 XOR 被 NOP 掉了，只有 INC 执行了)
运行结果：
场景 2：逻辑篡改 (Hook & Modify)
需求：
在破解 CrackMe 或去除混淆时，我们经常遇到关键的分支跳转，例如TEST EAX, EAX; JZ 0xTarget。如果验证失败，程序会跳转到错误处理分支。
我们的目标是：强制将JZ（条件跳转）修改为JMP（无条件跳转），确保程序始终走向我们预期的路径，从而绕过校验。
核心挑战 (JIT 陷阱)：
Unicorn 使用 JIT（即时编译）技术。如果在UC_HOOK_CODE 回调中动态修改当前指令的内存，CPU 实际上已经完成了该指令的取指和解码，Patch 仅对下一次执行有效。
因此，对于确定的逻辑修改，最佳实践是在模拟启动前 (Pre-Patch)就完成内存修改。
示例代码：
from unicorn import *
from unicorn.x86_const import *
from keystone import *
from capstone import *
# 1. 初始化引擎
mu = Uc(UC_ARCH_X86, UC_MODE_64)
ks = Ks(KS_ARCH_X86, KS_MODE_64)
cs = Cs(CS_ARCH_X86, CS_MODE_64)
# 2. 准备内存与代码
ADDRESS = 0x400000
MEM_SIZE = 2 * 1024 * 1024
mu.mem_map(ADDRESS, MEM_SIZE)
# --- 构造模拟场景 ---
# 汇编逻辑：
# 0x400000: XOR EAX, EAX (EAX = 0)
# 0x400002: INC EAX (EAX = 1, ZF = 0)
# 0x400004: JZ 0x40000A (关键跳转：此时不应跳转)
# 0x400006: INC EAX (EAX = 2, 正常路径)
# 0x40000A: DEC EAX (EAX = 0, 跳转目标)
CODE_ASM = """
xor eax, eax;
inc eax;
jz 0x40000a;
inc eax;
nop; nop;
dec eax;
"""
# 编译并写入原始代码
code_bytes, _ = ks.asm(CODE_ASM, ADDRESS)
mu.mem_write(ADDRESS, bytes(code_bytes))
print("--- [Original Logic] ---")
print("Expectation: EAX=1, ZF=0 -> JZ NOT taken -> EAX becomes 2")
for insn in cs.disasm(bytes(code_bytes), ADDRESS):
print(f"0x{insn.address:x}:\t{insn.mnemonic}\t{insn.op_str}")
# ==========================================
# 3. 核心操作：静态 Patch (Pre-Patch)
# ==========================================
# 目标：将 0x400004 处的 JZ 修改为 JMP
KEY_JUMP_ADDR = 0x400004
PATCH_ASM = "jmp 0x40000a"
print(f"\n[*] Patching {KEY_JUMP_ADDR:x} to '{PATCH_ASM}'...")
# 编译新指令
# 关键：传入 KEY_JUMP_ADDR 以计算相对偏移
patch_code, _ = ks.asm(PATCH_ASM, KEY_JUMP_ADDR)
# 覆盖内存
mu.mem_write(KEY_JUMP_ADDR, bytes(patch_code))
# ==========================================
# 4. 执行验证
# ==========================================
print("[*] Executing...")
try:
# 从头开始执行
mu.emu_start(ADDRESS, ADDRESS + len(code_bytes))
except UcError as e:
print(e)
# 检查结果
final_eax = mu.reg_read(UC_X86_REG_EAX)
print(f"\n[*] Execution finished. Final EAX = {final_eax}")
# 逻辑验证：
# 原逻辑：1 -> inc -> 2
# Patch后：1 -> jmp -> dec -> 0
if final_eax == 0:
print(">>> SUCCESS: Jump taken (Logic altered)!")
else:
print(">>> FAILED: Jump not taken.")

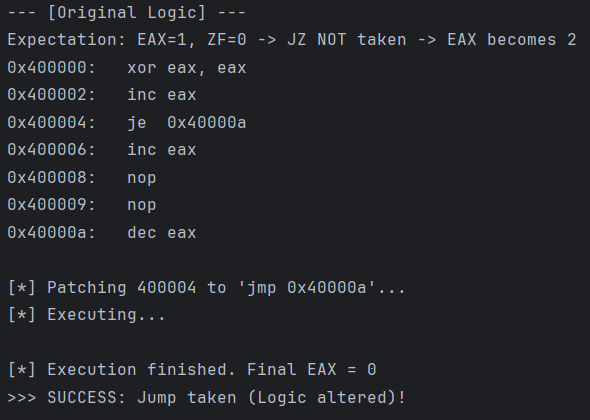

运行结果：
通过这种方式，我们成功地利用 Keystone 改变了程序的控制流，让它按照我们的意愿执行了跳转逻辑。
场景 3：Shellcode 注入
需求：
有时我们需要在程序的空白区域（Cave）注入一段全新的逻辑，比如打印调试信息、Dump 内存数据等。
我们需要在内存0x500000 处写入一段 Shellcode，调用 Linux 的write系统调用打印 “HACKED”，然后控制 CPU 跳转执行。
示例代码：
from unicorn import *
from unicorn.x86_const import *
from keystone import *
import sys
# 1. 初始化引擎
mu = Uc(UC_ARCH_X86, UC_MODE_64)
ks = Ks(KS_ARCH_X86, KS_MODE_64)
# 2. 准备内存
# 映射主程序区域（模拟宿主）
mu.mem_map(0x400000, 1024 * 1024)
# 映射 Shellcode 区域
SHELLCODE_ADDR = 0x500000
mu.mem_map(SHELLCODE_ADDR, 1024 * 1024)
# 3. 编写 Shellcode (使用三引号编写多行汇编)
# 逻辑：打印 "HACKED" 到 stdout，然后无限循环
CODE_ASM = """
mov rdi, 1;
mov rsi, 0x500100;
mov rdx, 6;
mov rax, 1;
syscall;
loop:
jmp loop;
"""
# 4. 编译并注入
print(f"[*] Compiling shellcode at 0x{SHELLCODE_ADDR:x}...")
# 传入基址以处理相对跳转
encoding, _ = ks.asm(CODE_ASM, SHELLCODE_ADDR)
machine_code = bytes(encoding)
# 写入代码
mu.mem_write(SHELLCODE_ADDR, machine_code)
# 写入字符串数据
mu.mem_write(0x500100, b"HACKED")
# ==========================================
# 5. 关键步骤：处理 SYSCALL
# ==========================================
# Unicorn 不认识 syscall，必须手动 Hook 模拟
def hook_syscall(uc, user_data):
rax = uc.reg_read(UC_X86_REG_RAX)
if rax == 1:
fd = uc.reg_read(UC_X86_REG_RDI)
buf = uc.reg_read(UC_X86_REG_RSI)
cnt = uc.reg_read(UC_X86_REG_RDX)
data = uc.mem_read(buf, cnt)
print(f">>> write({fd}, {data.decode()}, {cnt})")
# 手动推进 RIP
rip = uc.reg_read(UC_X86_REG_RIP)
uc.reg_write(UC_X86_REG_RIP, rip + 2)
mu.hook_add(UC_HOOK_INSN, hook_syscall, None, 1, 0, UC_X86_INS_SYSCALL)
# ==========================================
# 6. 执行 Shellcode
# ==========================================
print("[*] Jumping to shellcode...")
# 强制修改 RIP 指向 Shellcode 入口
mu.reg_write(UC_X86_REG_RIP, SHELLCODE_ADDR)
try:
mu.emu_start(SHELLCODE_ADDR, SHELLCODE_ADDR + len(machine_code))
except UcError as e:
print(f"[*] Execution stopped: {e}")
运行结果：
通过 Keystone，我们无需手动拼凑机器码，直接用汇编语言就实现了复杂的代码注入功能。
五、进阶技巧：处理复杂指令与符号
在基础用法之外，Keystone 还提供了一些高级特性来应对特定的编译需求，比如切换汇编风格、处理相对地址计算以及解析符号标签。
1. 语法格式 (Syntax Dialects)
对于 x86 架构，汇编语言存在多种格式。Keystone 默认使用逆向工程中最通用的Intel 语法，但也完美支持 Linux/GDB 风格的AT&T 语法以及更严格的NASM 语法。
支持的语法常量：
-
KS_OPT_SYNTAX_INTEL(默认)：Intel 语法。 -
特点：
op dst, src（目标在前）。IDA, x64dbg, MSVC 常用。 -
KS_OPT_SYNTAX_ATT：AT&T 语法。 -
特点：
op src, dst（源在前）。寄存器前加%，立即数前加$。GCC, GDB 常用。 -
KS_OPT_SYNTAX_NASM：NASM 语法。 -
特点：与 Intel 类似，但在内存引用和宏处理上更规范。
下面的代码展示了如何切换语法，并验证两种写法的编译结果是否一致。
from keystone import *
from capstone import *
# 初始化
ks = Ks(KS_ARCH_X86, KS_MODE_64)
cs = Cs(CS_ARCH_X86, CS_MODE_64)
# --- 场景 A: Intel 语法 (默认) ---
intel_asm = "mov eax, 1"
print(f"[*] Compiling Intel Syntax: '{intel_asm}'")
encoding, _ = ks.asm(intel_asm)
machine_code_intel = bytes(encoding)
# 打印机器码 hex
print(f" Machine Code: ",end="")
for i in machine_code_intel:
print(f"{i:02x}",end=" ")
print()
# --- 场景 B: AT&T 语法 ---
# 切换语法模式
ks.syntax = KS_OPT_SYNTAX_ATT
att_asm = "mov $1, %eax"
print(f"\n[*] Compiling AT&T Syntax : '{att_asm}'")
encoding, _ = ks.asm(att_asm)
machine_code_att = bytes(encoding)
print(f" Machine Code: ",end="")
for i in machine_code_att:
print(f"{i:02x}",end=" ")
print()
# --- 验证结果 ---
print("\n[-] Verification:")
if machine_code_intel == machine_code_att:
print(" Success! Both syntaxes produced the same machine code.")
# 反汇编看一眼
print(" Disasm Result:")
for insn in cs.disasm(machine_code_att, 0):
print(f" 0x{insn.address:x}: {insn.mnemonic}{insn.op_str}")
else:
print(" Failed! Logic mismatch.")

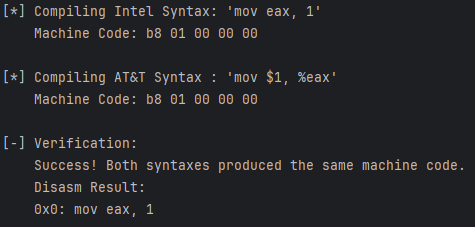

运行结果：
2. 符号解析 (Symbol Resolver)
在编写汇编代码时，使用标签（Label）跳转是人类的本能，例如jmp loop_start。然而，Keystone 是一个轻量级编译器，在 Python 绑定中默认并不支持复杂的符号解析回调（Symbol Resolver Callback）。
Pythonic 解决方案：利用 Python 强大的字符串格式化功能（f-string），在将代码送入 Keystone 编译之前，手动完成符号的“链接”工作。
示例：

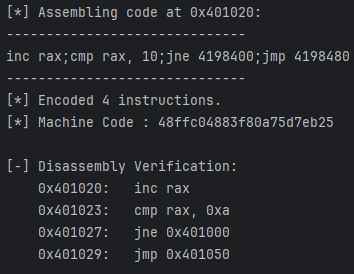

假设我们需要在地址0x401020 处编写一段逻辑，其中包含跳转到0x401000 和0x401050的指令。
from keystone import *
from capstone import *
# 1. 初始化引擎 (x86-64)
ks = Ks(KS_ARCH_X86, KS_MODE_64)
cs = Cs(CS_ARCH_X86, CS_MODE_64)
# 2. 定义符号表 (Symbol Table)
# 模拟程序中的关键地址
SYMBOLS = {
"LOOP_START": 0x401000,
"FUNC_EXIT": 0x401050
}
# 当前代码的写入地址 (基址)
# Keystone 需要这个地址来计算相对跳转的偏移量
CURRENT_ADDR = 0x401020
# 3. 编写汇编 (使用 f-string 动态替换符号)
# Python 会自动将 {SYMBOLS['...']} 替换为对应的整数地址
asm_code = (f"inc rax;"
f"cmp rax, 10;"
f"jne {SYMBOLS['LOOP_START']};" # 跳转到 0x401000
f"jmp {SYMBOLS['FUNC_EXIT']}") # 跳转到 0x401050
print(f"[*] Assembling code at 0x{CURRENT_ADDR:x}:")
print("-" * 30)
print(asm_code)
print("-" * 30)
try:
# 4. 执行编译
# 关键：必须传入 CURRENT_ADDR 作为第二个参数
# 否则 Keystone 会认为基址是 0，导致生成的跳转偏移量错误
encoding, count = ks.asm(asm_code, CURRENT_ADDR)
machine_code = bytes(encoding)
# 5. 输出机器码
print(f"[*] Encoded {count} instructions.")
print(f"[*] Machine Code : {machine_code.hex()}")
# 6. 反汇编验证 (使用 Capstone)
print("\n[-] Disassembly Verification:")
for insn in cs.disasm(machine_code, CURRENT_ADDR):
print(f" 0x{insn.address:x}:\t{insn.mnemonic}\t{insn.op_str}")
except KsError as e:
print(f"[!] Error: {e}")
运行结果：
#
六、总结
至此，我们已经学完了二进制分析与逆向工程的“三剑客”。
这三个框架各司其职，共同构成了一个完整的操控闭环：
-
Unicorn (Run)：
模拟执行。
负责维护寄存器状态、内存数据，并真实地执行每一条指令。 -
Capstone (Read)：
反汇编。
将 Unicorn 内存中的0101机器码翻译成我们可以理解的汇编语言。 -
Keystone (Write)：
汇编。
将我们的逻辑（汇编代码）编译回机器码，并注入到 Unicorn 的内存中，实现对程序行为的干预。
协作流程图：
#
看雪ID：xiusi
https://bbs.kanxue.com/user-home-1036360.htm
*本文为看雪论坛优秀文章，由 xiusi 原创，转载请注明来自看雪社区
往期推荐
量子安全 quantum ctf Global Hyperlink Zone Hack the box
球分享
球点赞
球在看
点击阅读原文查看更多
免责声明：
本文所载程序、技术方法仅面向合法合规的安全研究与教学场景，旨在提升网络安全防护能力，具有明确的技术研究属性。
任何单位或个人未经授权，将本文内容用于攻击、破坏等非法用途的，由此引发的全部法律责任、民事赔偿及连带责任，均由行为人独立承担，本站不承担任何连带责任。
本站内容均为技术交流与知识分享目的发布，若存在版权侵权或其他异议，请通过邮件联系处理，具体联系方式可点击页面上方的联系我。
本文转载自：看雪学苑 xiusi《深入浅出 Keystone 框架学习》
