0x2F服务是怎么强控ECU的？
谈思实验室
2025年11月23日 18:01
点击上方蓝字谈思实验室
获取更多汽车网络安全资讯
01
0x2F服务基础
0x2F InputOutputControlByIdentifier服务——按DID控制输入输出，是诊断仪对ECU的“霸总行为”，主要作用是强行控制ECU的输入输出来覆盖ECU内部实际值。
怎么理解呢？我们通过一个具体例子来看服务请求后，ECU是怎么工作的。
测试场景：强控ECU输出胎压告警信号。
1、正常情况：
ECU内部有胎压监测策略，根据传感器采集数据进行胎压告警，发送信号给到仪表屏显示。（以下举例说明，非实际数值）
- 胎压<2.0bar，发出告警信息；
- 胎压>3.0bar，发出告警信息；
- 2.0bar<胎压<3.0bar，不发出告警信息。

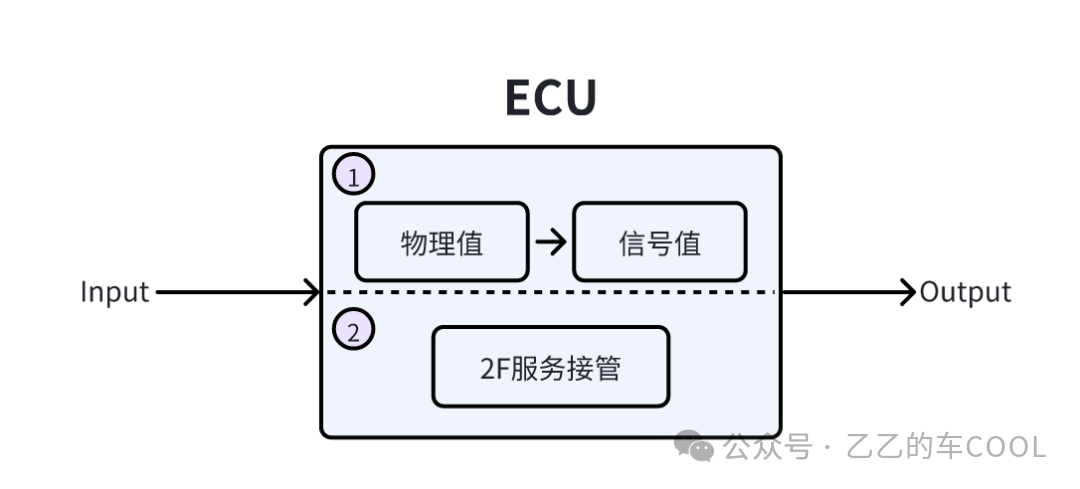

即按照下图①所示的策略来决定。
2、诊断仪发出0x2F请求：
请求：2F F1 0B 03 04
- F1 0B：代表胎压监测的DID
- 03：短期调整模式
- 04：代表胎压值4bar
ECU收到合法请求后，软件内部会为F1 0B这个DID设置一个标志位，存储请求中提供的0x04胎压值。
此时，ECU内部的控制逻辑由下图的①转变为②，ECU收到的胎压值被强制为4bar。
无论胎压传感器实际值为多少，ECU都会发出胎压告警信号。
3、诊断仪结束控制：
请求：2F F1 0B 00（00为归还控制器给ECU）
ECU收到请求后，清除F1 0B这个DID设置的标志位，内部逻辑切回下图①，胎压告警信号恢复为由胎压传感器决定。
到此，不难看出使用0x2F服务时ECU有两个基本要求：
1.断开上游。从上游控制策略上断开DID对应的内部数据对象。（断开胎压传感器的传输数据）
2.替换下游。从下游控制策略上替换所使用的数据对象。（替换04胎压值）
针对0x2F服务需要指出的是：
- 2F服务的控制是临时性的。一旦ECU复位、断电或诊断仪发送特定命令结束控制，ECU就会恢复正常工作模式。
- 2F服务是没有子服务的，其控制选项记录字节决定ECU的控制模式，但非子服务。
- 0x2F服务用于相对简单的IO控制，较为复杂的控制逻辑还得用0x31服务。
02
0x2F服务的主要应用
这种临时的强控ECU在实际测试中有什么用呢？
2.1 系统级/labcar测试验证
- 在总线系统级/labcar测试中，通过0x2F服务强控ECU输出对下挂执行器或其他ECU的功能控制，若执行器状态正确，对比验证出被测ECU处理逻辑有问题。
- 这种通过隔离复杂的上层应用逻辑直接验证单个功能十分有效。
2.2 下线测试/售后维修
- 车辆总装完成下线前，通过0x2F服务强制全部车灯等部件来进行功能验证。
- 售后维修也是同样的逻辑，通过0x2F服务强控执行器来判断问题来源。
03
0x2F按DID控制输入输出服务的报文格式

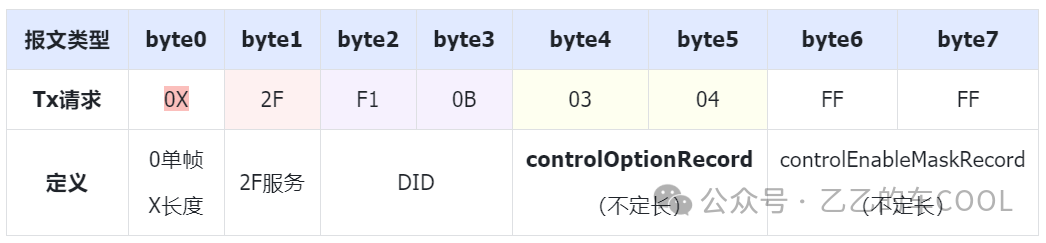

3.1 请求报文
其中，controlOptionRecord由inputOutputControlParameter和多个controlState参数组成。

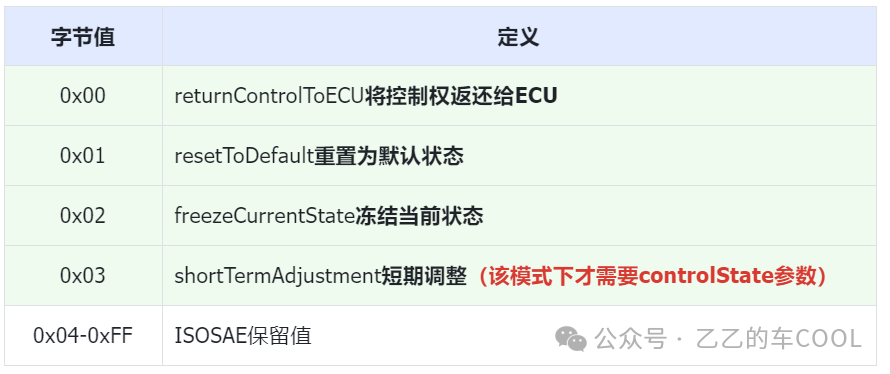

参数inputOutputControlParameter定义如下：
controlEnableMaskRecord控制启用掩码记录参数，由一个或多个controlMask组成。
- 当控制的DID只有一个参数时，不需要使用controlEnableMaskRecord；
- 当控制的DID存在多个参数时，才能用上controlEnableMaskRecord。
我们来举例子便于大家理解该参数的作用（非实际工况）。
1、假定0xF101为控制前舱盖状态的DID，控制逻辑很简单
- =00，关闭前舱盖
- =01，打开前舱盖
对于这种单个参数的DID，请求报文：2F F1 01 03 01强制打开前舱盖，不需要controlEnableMaskRecord。

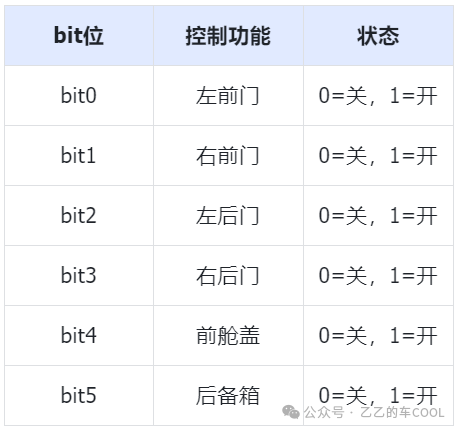

2、假定0xF102为控制四门两盖状态的DID，需要同时控制
这种情况下，请求控制发出后ECU怎么来控制左前门、右前门（bit0,1）同时打开，其他门都关闭（bit2,3,4,5）呢?即通过controlEnableMaskRecord参数来进行。

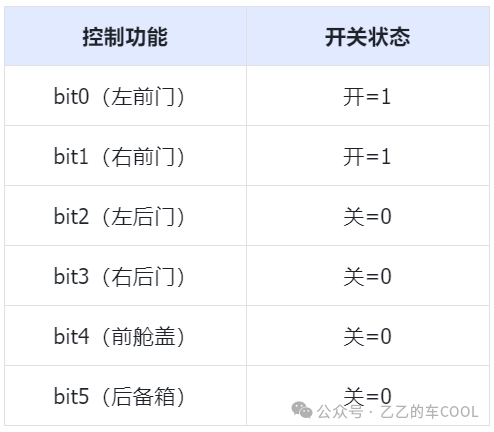

controlState1构成：
即controlState1=0000 0011，即0x03。

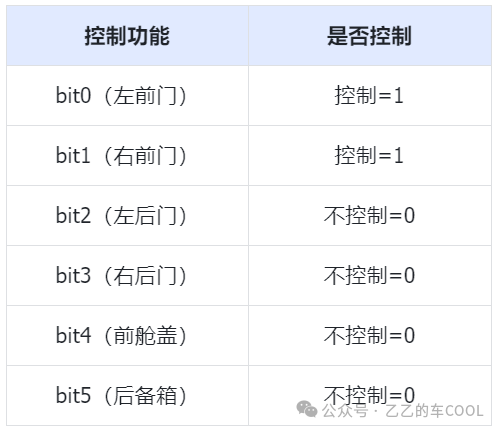

controlMask1构成：
即controlMask1=0000 0011，即0x03。

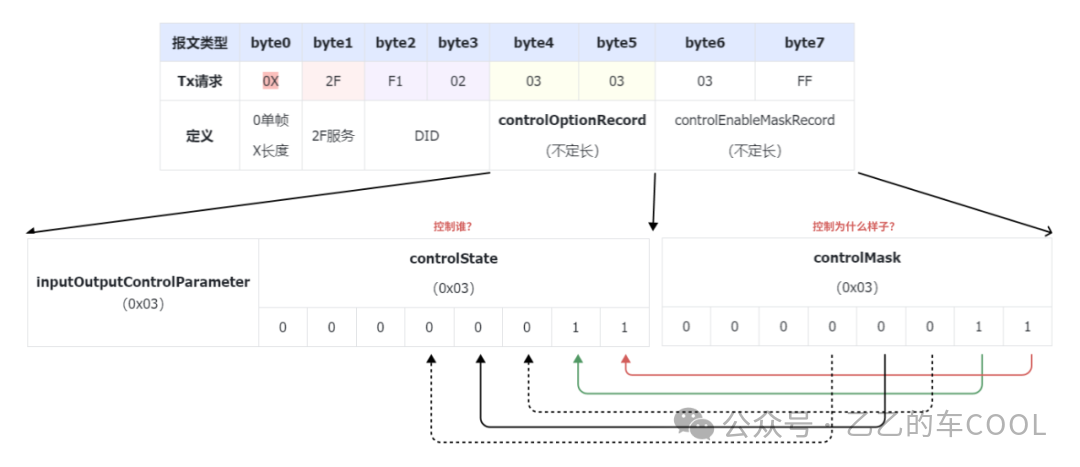

最终的请求报文：2F F1 02 03 03 03。
controlEnableMaskRecord参数用来控制DID有多个参数的复杂情况下。
controlState是回答控制谁。（如：左前门）
controlMask是回答把controlState中的控制对象控制成什么样子。（如：左前门打开）
controlMask中bit对应于controlState中的DID参数，这个参数可以是一个或多个bit，甚至1个或多个字节，依据具体企标规范。

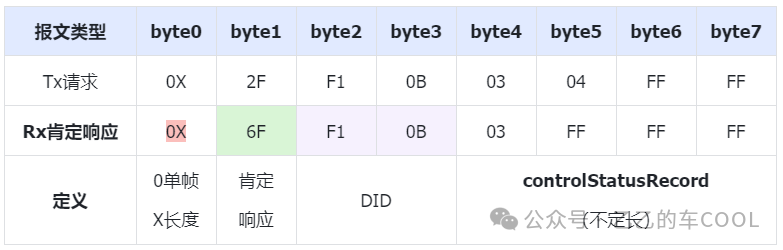

3.2 肯定响应报文
controlStatusRecord控制状态记录参数与请求报文中的controlOptionRecord一样，都是由inputOutputControlParameter和多个controlState参数组成。区别在于controlState输出值是ECU反馈值，可能与请求报文中的controlState值不一致。

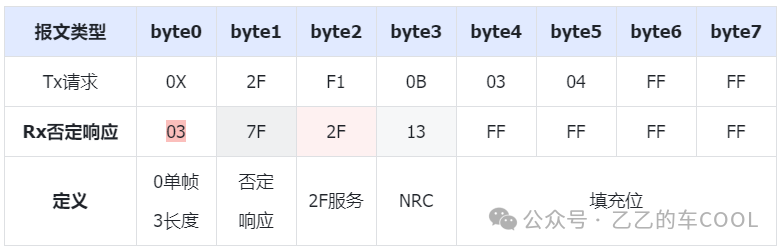

3.3 否定响应报文

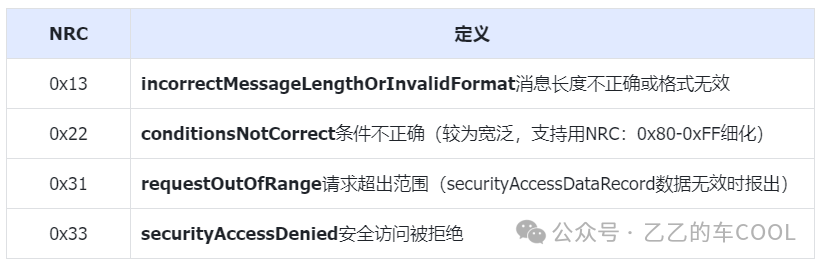

支持的NRC：

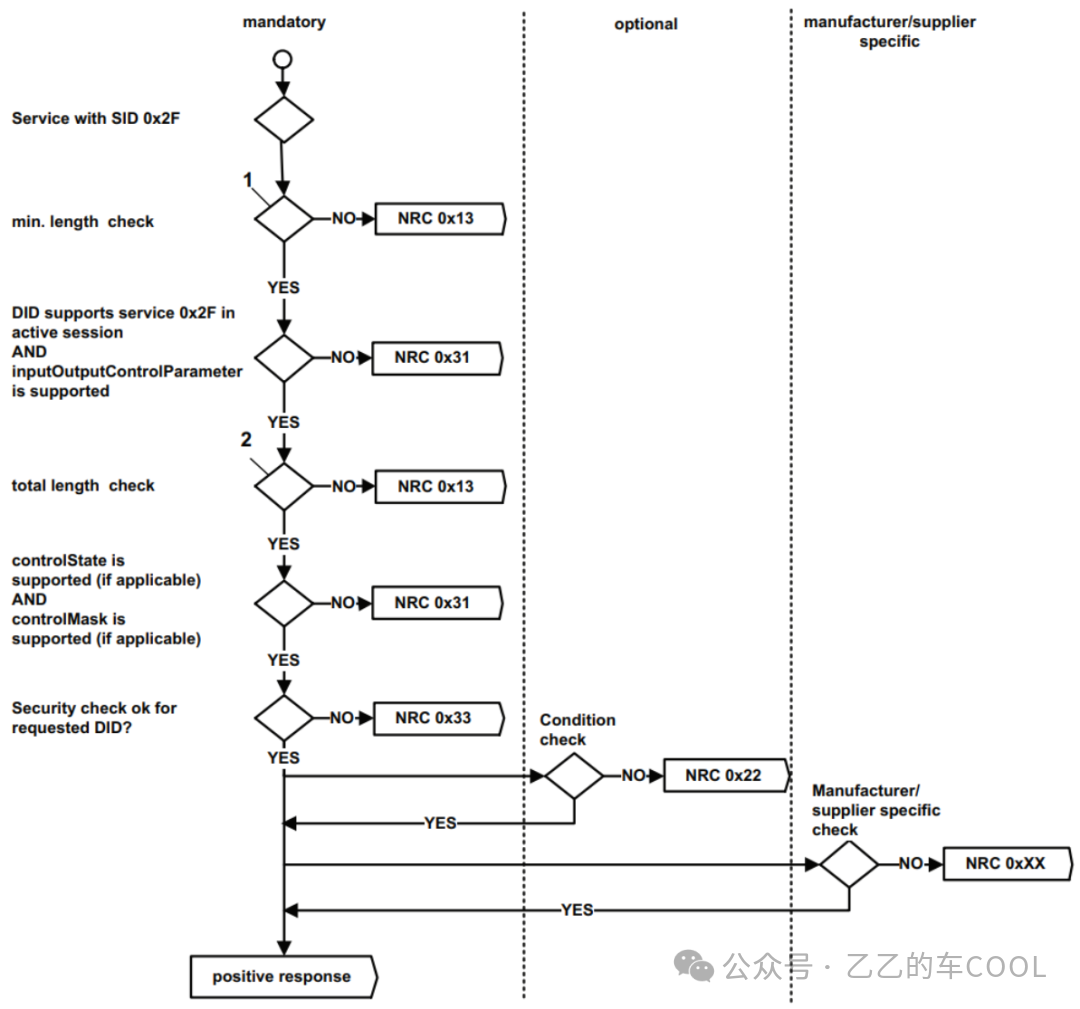

NRC错误处理流程如下：
来源：乙乙的车COOL
