OSPF 基础知识：大型网络的“最优路由管家”详解

原创

耶度

野猪与安全

2025年11月24日 09:01
四川

在网络世界里，小到家庭局域网，大到企业级骨干网络，都需要“路由协议”来规划数据传输路径。我们之前聊过 RIP 协议，但它在大型网络中总显得“力不从心”——收敛慢、流量大。这时，OSPF（开放式最短路径优先）就成了“救星”。今天，我们就全方位解析这个大型网络的“最优路由管家”！

一、先分清：OSPF vs RIP，到底强在哪？

OSPF 和 RIP 同为内部网关路由协议，但设计理念截然不同，这也决定了它们的适用场景天差地别。用一张表看懂核心差异：

| | | |
| — | — | — |
| 对比维度 | OSPF | RIP |
| 协议类型 | 链路状态型（Link-State） | 距离矢量型（Distance-Vector） |
| 信息传递内容 | 区域内传拓扑，区域间传路由 | 小范围传递路由条目 |
| 网络开销 | “安静型”：收敛后协议报文极少 | “嘈杂型”：收敛后仍持续产生大量报文 |
| 适用规模 | 任何规模，尤其大型复杂网络 | 仅小型网络（最多 15 跳） |
| 收敛速度 | 快（拓扑变化后快速更新） | 慢（逐跳传递，易产生环路） |

核心结论

RIP 像“小作坊管家”，适合简单场景；OSPF 像“大型企业 CEO”，能精准管控复杂网络，这也是它成为企业核心网络首选协议的原因。

二、深拆解：OSPF 的核心工作原理

OSPF 的核心逻辑是“先掌握全局拓扑，再计算最优路径”。要理解它，得从基本概念、报文类型、邻居建立这三大块入手。

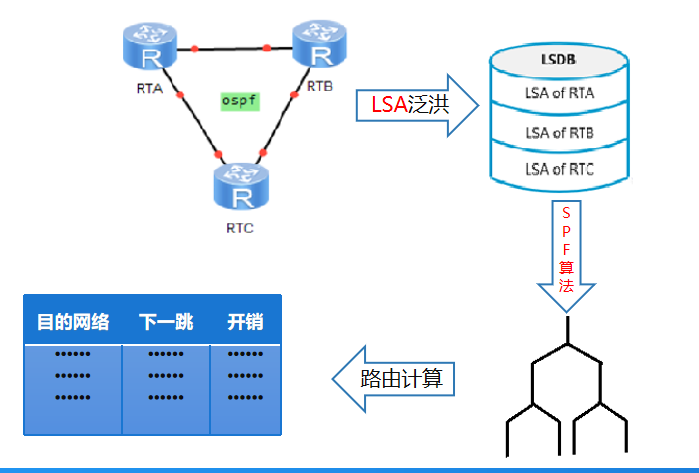

1. 工作核心：从“拓扑”到“路由”的三步法

OSPF 让每台路由器都成为“全知者”，通过三个步骤生成最优路由：

• 第一步：泛洪 LSA，同步拓扑

运行 OSPF 的路由器会发送“链路状态公告（LSA）”，里面包含接口 IP、掩码、开销、网络类型等信息。LSA 会在整个区域内“泛洪”，让所有路由器都收到。

• 第二步：建立 LSDB，绘制全景图

每台路由器收到 LSA 后，会用这些信息构建“链路状态数据库（LSDB）”——这相当于整个区域的“网络拓扑全景图”，所有路由器的 LSDB 完全一致。

• 第三步：SPF 算法，计算最优路由

基于 LSDB，路由器用“最短路径优先（SPF）算法”计算出到每个目标网络的最短路径树，再从树中提取最优路由，加入 IP 路由表。

2. 通信语言：5 种 OSPF 报文的分工

OSPF 的所有操作都靠 5 种报文完成，它们封装在 IP 报文中，协议号为 89，各司其职：

| | | | | |
| — | — | — | — | — |
| Hello 报文 | DD 报文 | LSR 报文 | LSU 报文 | LSACK 报文 |

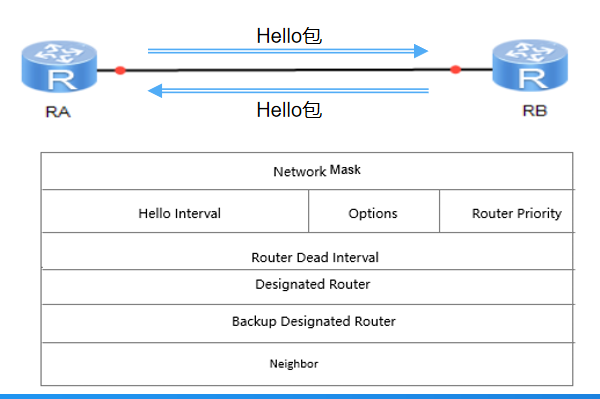

| ✨ 核心作用：发现、维护邻居关系，在广播/NBMA 网络中选举 DR/BDR。 | ✨ 核心作用：描述自己的 LSDB，相当于“数据库目录”。 | ✨ 核心作用：向邻居请求缺少的LSA，只带LSA 摘要。 | ✨ 核心作用：发送对方请求的完整 LSA。 | ✨ 核心作用：确认收到LSU报文，保证可靠性。 |
| 📌 频率：默认10 秒发送一次。 | 📌 场景：邻居建立后同步 LSDB 时使用。 | 📌逻辑：“你的目录里有我没有的，发我一份！” | 📌 特点：一次可携带多个 LSA。 | 📌 机制：对每个收到的 LSA 单独确认。 |

3. 关键流程：OSPF 邻居从“陌生”到“全知”的 7 步曲

 OSPF 路由器要协同工作，必须先建立“邻居关系”，再升级为“邻接关系”，整个过程分为 7 个状态，像一场从“认识”到“交心”的社交：

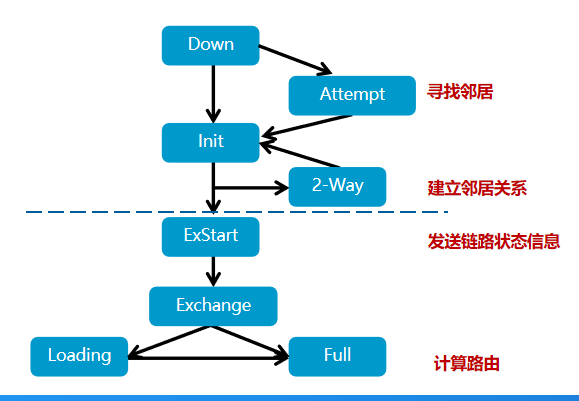

状态流转：

Down → Init → 2-Way → ExStart → Exchange → Loading → Full

① 邻居建立阶段（Down → Init → 2-Way）：从“陌生”到“认识”

• Down（初始状态）：

无邻居，未收到任何 Hello 报文。

• Init（初识状态）：

收到邻居的 Hello 报文，但报文中没有自己的路由器 ID（对方还不认识自己）。

• 2-Way（双向通信）：

收到的Hello报文中包含自己的路由器 ID，双方正式建立“邻居关系”，可共享拓扑信息。

② 数据库同步阶段（ExStart → Exchange）：从“认识”到“交换目录”

• ExStart（主从协商）：

确定谁是“主路由器”（Router ID 大的优先），主路由器主导后续同步。

• Exchange（交换目录）：

主路由器发送 DD 报文（带 LSDB 目录），从路由器确认并回复自己的目录，双方知道彼此缺少哪些 LSA。

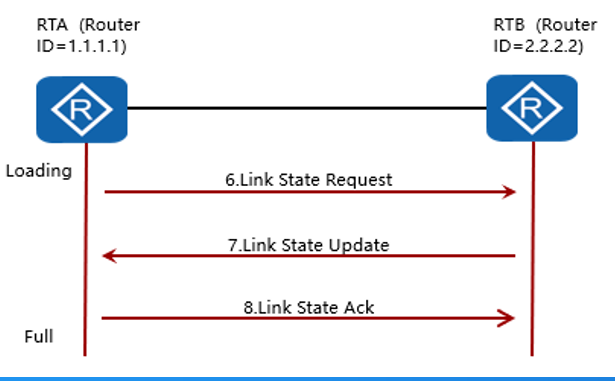

③ 邻接建立阶段（Loading → Full）：从“交换目录”到“交心”

• Loading（请求数据）：

用 LSR 报文向邻居请求自己缺少的 LSA，对方用LSU 报文回复完整信息。

• Full（全知状态）：

双方 LSDB 完全一致，建立“邻接关系”，可正常计算路由。这是 OSPF 邻居的最终理想状态！

4. 环境适配：OSPF 的 4 种网络类型

OSPF 会根据底层网络类型调整工作方式，核心差异在于是否选举 DR/BDR、是否需要手动指定邻居：

| | | |
| — | — | — |
| 网络类型 | 典型场景 | DR/BDR选举 |
| 点到点（P2P） | PPP、HDLC 链路 | 无 |
| 广播型 | 以太网 | 有 |
| NBMA | 帧中继、ATM | 有 |
| 点到多点（P2MP） | 非广播环境模拟点到点 | 无 |

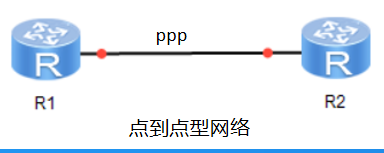

• 点到点：

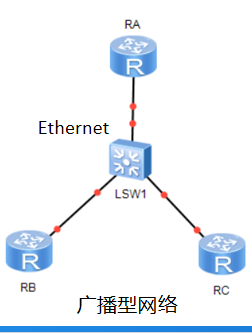

• 广播型：

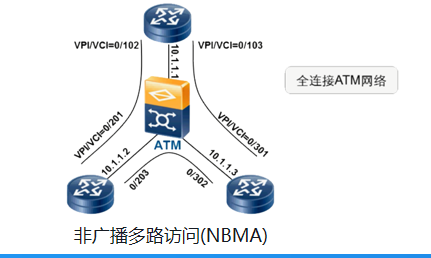

• 非广播多路访问(NBMA)：

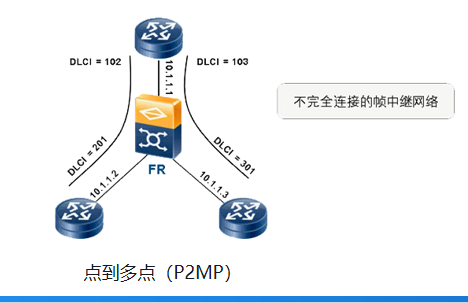

• 点到多点（P2MP）：

5. 效率保障：DR/BDR 选举的核心意义

在广播型和 NBMA 网络中，OSPF 会选举 DR（指定路由器）和 BDR（备份指定路由器），这可不是“选班长”那么简单，而是为了解决“通信风暴”问题。

❓ 为什么要选举 DR/BDR？

如果 n 台路由器两两建立邻接关系，会产生 n*(n-1)/2 条连接，LSA 泛洪时会重复发送，浪费带宽和内存。DR 相当于“总发言人”，所有路由器只和 DR/BDR 交互，大幅减少通信量。

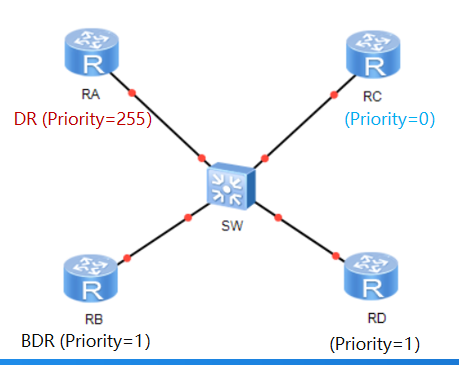

✅ 选举规则

• 基于接口优先级（0-255），优先级越大越优先；
• 优先级相同则比较 Router ID，ID 大的优先；
• 接口优先级为 0，不参与选举；
• BDR 是“备胎”，DR 故障时自动接管，无需重新选举。

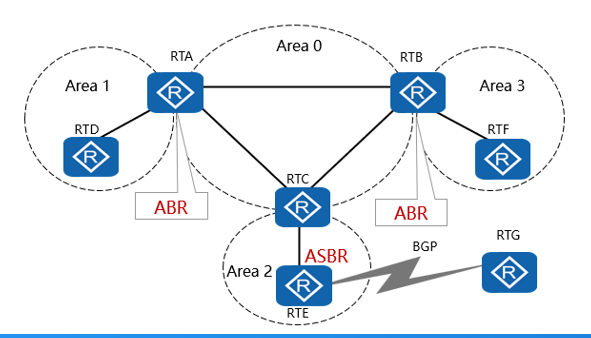

6. 规模管控：OSPF 区域划分

为了适配超大型网络，OSPF 引入“区域”概念，核心原则是“区域内传拓扑，区域间传路由”：

骨干区域（Area 0）：

所有区域的核心，必须存在且连通，其他区域都要直接连接骨干区域；

非骨干区域：

如 Area 1、Area 2 等，仅维护本区域的 LSDB，通过骨干区域与其他区域通信，减少全网拓扑信息量。

三、入门实操：OSPF 基础配置思路

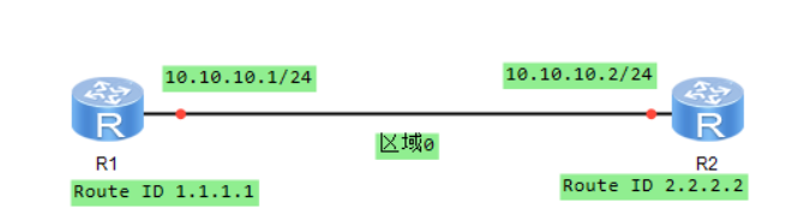

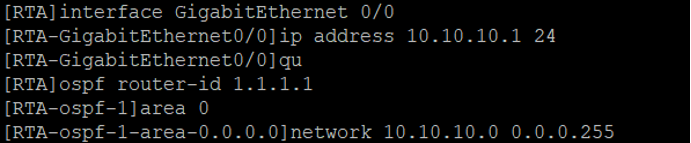

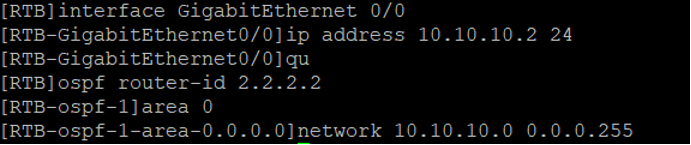

OSPF 配置的核心是“启用协议→划分区域→宣告接口”，以华为设备为例，基础配置流程如下：

配置关键

Router-ID 必须全网唯一，建议手动指定；network 命令要准确宣告接口所在网段，否则无法建立邻居。

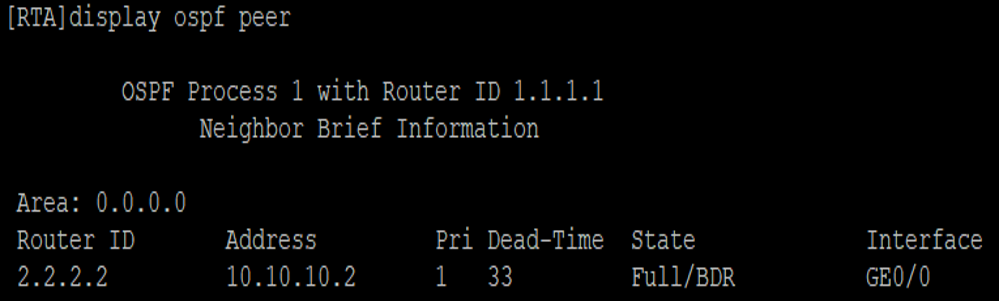

OSPF 配置-验证

四、核心要点速记

• OSPF 是链路状态协议，靠“拓扑泛洪+SPF 算法”实现最优路由；
• 5 种报文分工协作，7种状态完成邻居到邻接的建立；
• DR/BDR 解决多路访问网络的通信效率问题，选举看优先级和 Router-ID；
• 区域划分是 OSPF 适配大型网络的关键，Area 0 是骨干核心。

OSPF 的知识点看似繁杂，但核心逻辑围绕“精准、高效、可扩展”展开。掌握这些基础，再去理解复杂场景的配置就会事半功倍。下次遇到企业网络的路由问题，不妨先想想：OSPF 的邻居状态是否正常？LSDB 是否同步？DR 选举是否合理？
