SOC启动流程
谈思实验室
2026年2月15日 18:01
上海
点击上方蓝字谈思实验室
获取更多汽车网络安全资讯
01
芯片漫谈
1.1 疑问：
1）芯片的功耗怎么来的？（动态功耗-晶体管翻转，静态功耗-漏电功耗）
2）CPU的设计宗旨是能又好又快的干活，怎么设计才能达到这个目的？（算法，编译器，指令集，微结构设计-（流水线、多发射等），主频-（受微结构、电路设计和工艺影响））
3）做上层开发为啥也要对CPU组织架构有了解?
1.2 芯片分解：

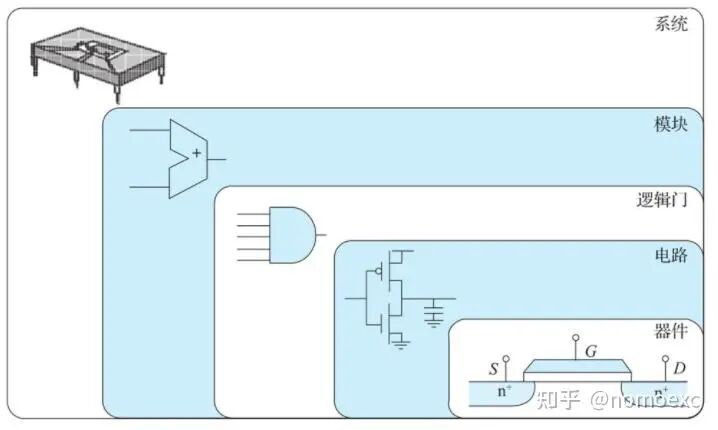

SOC->ALU等功能模块->逻辑门（与非门，或门等）->晶体管(PMOS/NMOS)

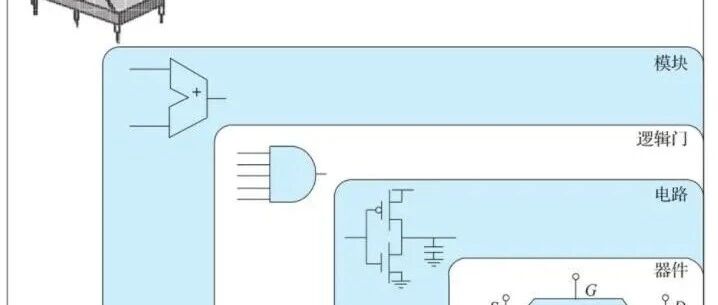

芯片、模块、逻辑门、晶体管和器件
CMOS，互补型金属氧化物半导体电路(Complementary Metal-Oxide-Semiconductor)，
1.3 CMOS晶体管组成：

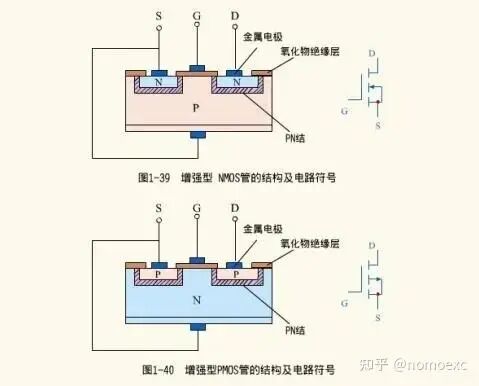

PMOS/NMOS

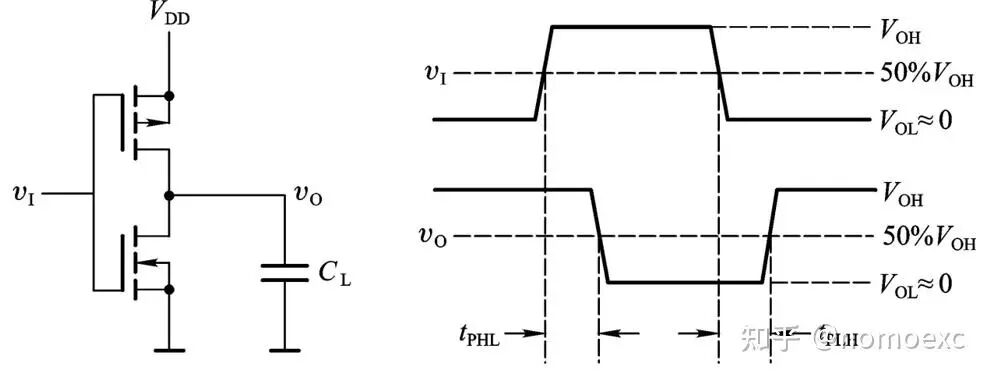

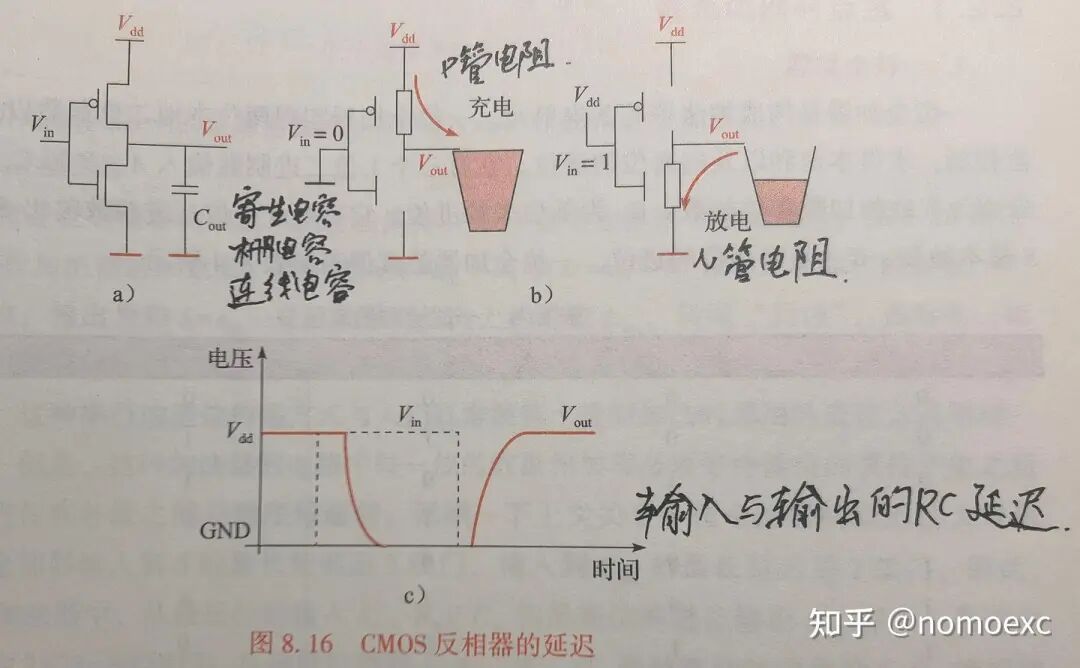

CMOS反相器

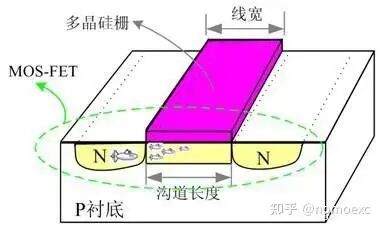

线宽
晶体管开关->输出0和1->对电容充放电->有功耗
线宽越小->工作电压越低，开关速度越快->运行频率越高->CPU性能越高
1.4 CPU性能：
- 提高频率（与线宽有关，线宽越细，频率上限越高），频率越高，时钟周期越短，每秒执行的指令数越多。

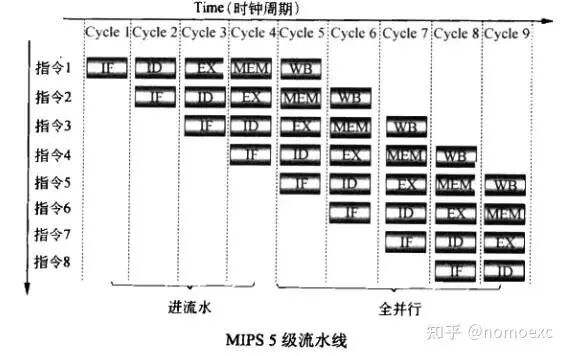

- 流水线（指令宽度，cache, MMU, TLB, 分支预测，乱序执行， 通过这些方法让流水线满负荷工作），将一条指令分成多个阶段执行，从而达到一个时钟完成一条指令。这也有利于提高CPU的主频。
- 超标量，本质上是多个执行单元同时工作，有多条指令流水线同时工作，是将一个任务中的指令并行执行。指令间的相关性会制约其性能发挥。
- 超线程，一个CPU核中，某些部件有多份，其他的部件共用。在操作系统看来会是像两个核在工作。能同时执行多个任务。
- 多核， 特定域架构(如SOC中集成NPU/GPU等)的推动因素：1）单个核的频率越来越高，导致功耗越来越高；2）线宽更细，线排列更密，增大了电阻和电容从而导致连线延迟增大，这时晶体管的开关速度已不是频率提高的制约；3）存储器的速度增加，远远落后于CPU的运算速度，带来数据访问的瓶颈。

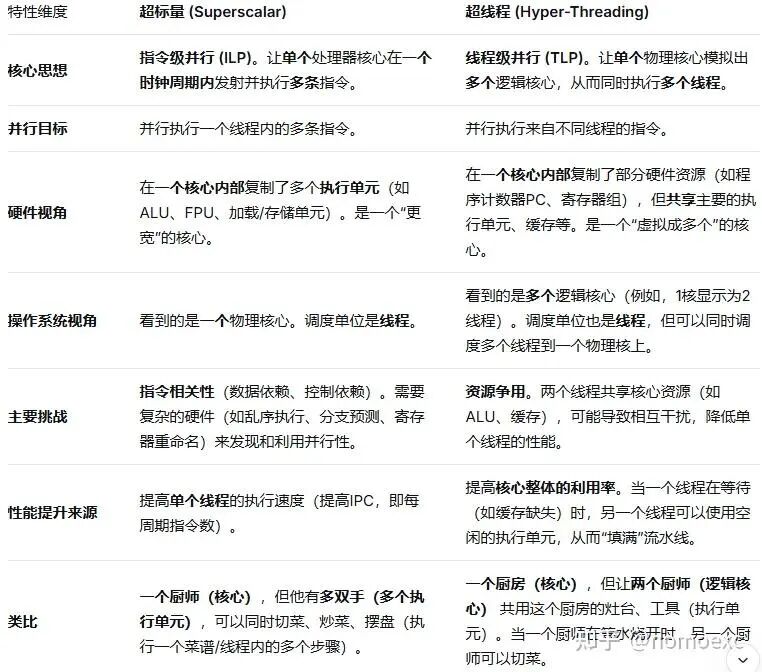

超标量与超线程的对比：

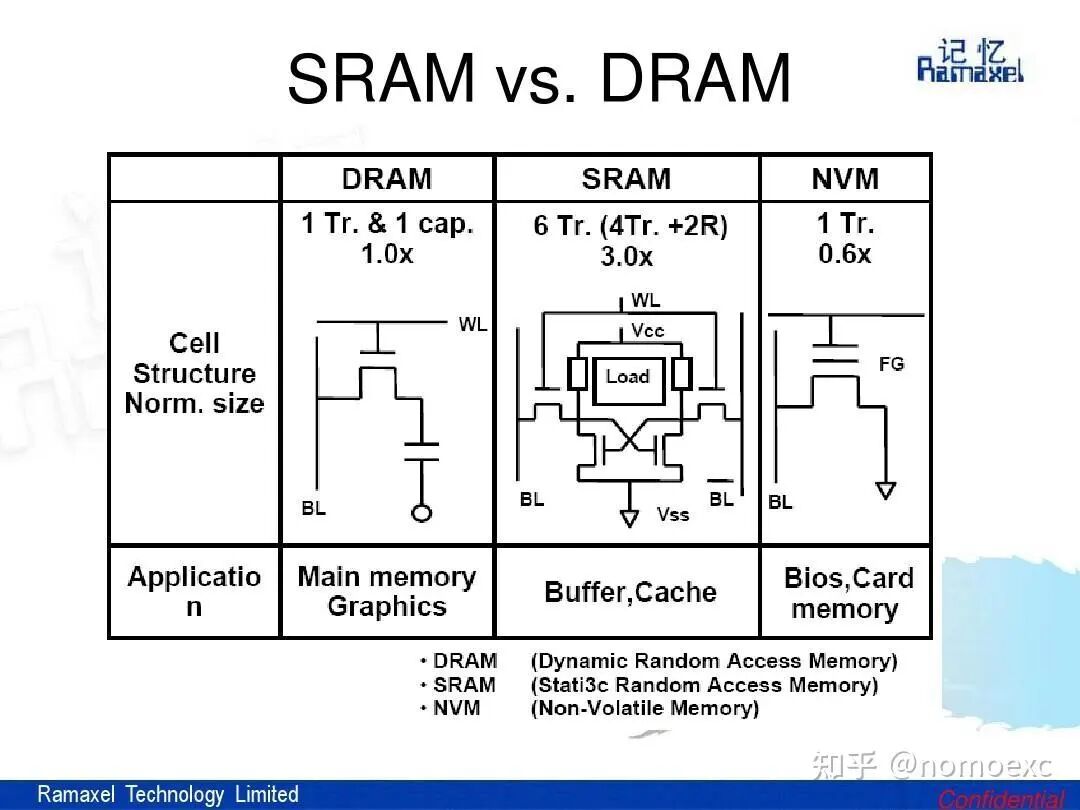

1.5 SRAM与DRAM
- SRAM: 结构复杂，成本高，访问速度快，不需要动态刷新。 因此寄存器，cache, 都用SRAM
- DRAM: 结构简单，成本低， 访问速度慢，需要动态刷新。
02
SOC上电后
2.1 环境：
Qemu virt，ARMv8, ATF-2.9.0, u-boot.2021.1, linux

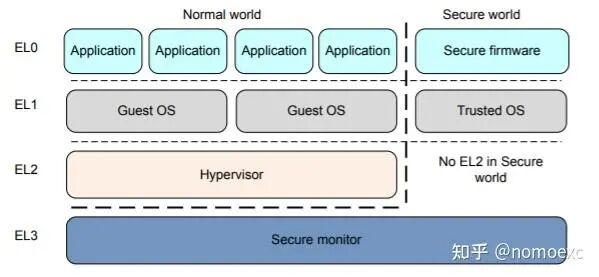

2.2 ARMv8特权级：
2.3 总体启动流程：
BL1（bootrom）->BL2->BL31->BL32(optee)->BL33(u-boot)->linux->启动init进程->加载根文件系统->切换到用户态->执行根文件系统中的init程序（busybox/systemv/systemd/androird下的init）->执行初始化脚本(busybox下的inittab， android下的init.rc)
2.4 BL1:
- 存储在ROM中，芯片出厂时固化在芯片中，无法更改。类似PC上的BIOS。它也是安全启动的信任根。
- 芯片上电后运行在EL3级别，所以BL1也是运行在EL3级别。
- BL1主要初始化EL3环境，执行平台相关初始化(如初始化串口，然后可以通过串口打输出log)，加载BL2，准备跳转到BL2的相关参数并最终通过ERET跳转到BL2的入口。调用ERET前会设置。
2.5 BL2:
- 运行在EL1级别，DDR暂未初始化，因此BL2运行在SRAM中
- 加载BL31, BL32, BL33到DDR

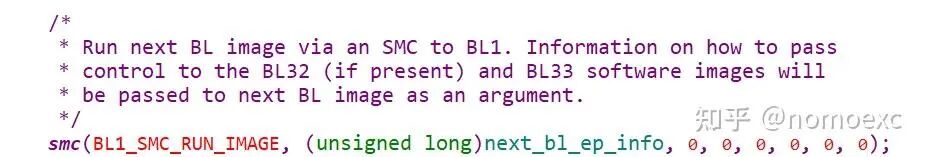

- 通过SMC调用，进入BL1。 BL2运行在 EL1, 而BL31运行在EL3, 从低级别进入高级别只能通过SMC调用，无法通过ERET实现。BL2的SMC调用在bl2/bl2_main.c文件的bl2_main函数中：

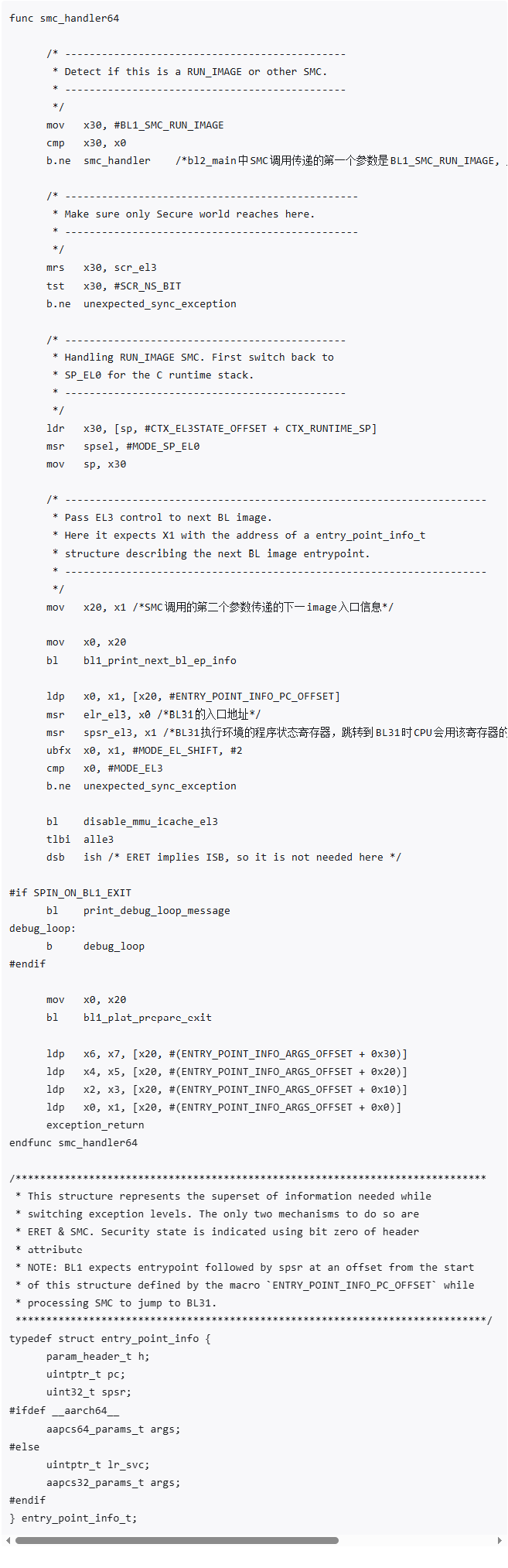

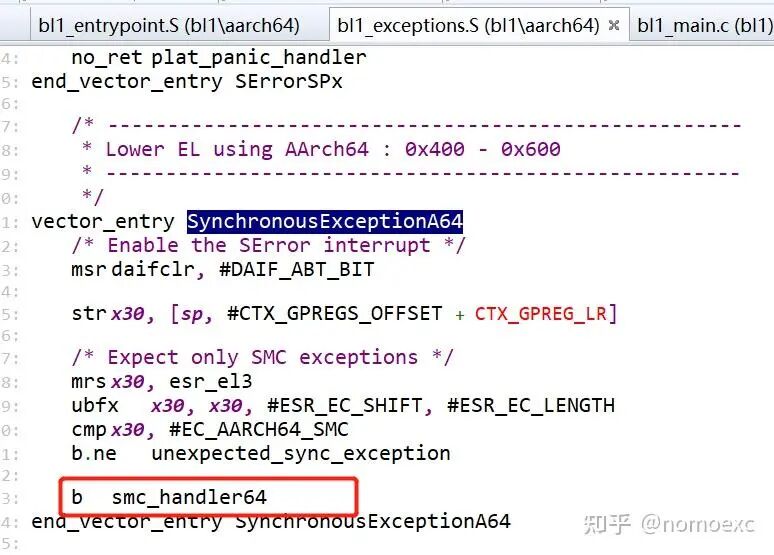

- BL1异常处理中，会在函数smc_handler64中根据BL2传入的参数，进入到BL31执行。
在ARMv8触发SMC异常后，硬件会将PSTATE寄存器保存到SPSR_EL3，将异常处理完成后要返回的地址保存到ELR_EL3, 然后调用 ERET返回时，会将SPSR_EL3恢复到PSTATE, 将ELR_EL3恢复到PC。但我们这里在异常返回时是希望进入BL31执行，所以在smc_handler64的处理中，会把BL31的入口地址放到ELR_EL3中，这样执行ERET时就能进入到BL31里执行了。
2.6 BL31:
BL31会初始化GICv3及runtime service(SMC调用的服务)，并进入BL33(u-boot)执行。
runtime_svc.c->runtime_svc_init函数:
主要是初始化SMC调用时的处理函数，rt_svc_descs通过 DECLARE_RT_SVC声明，并链接到RT_SVC_DESCS_START和RT_SVC_DESCS_END范围内. 当前qemu平台上会有两个rt_svc_descs, 分别是arm_arch_svc和std_svc。 分别在services/arm_arch_svc/arm_arch_svc_setup.c 和services/std_svc/std_svc_setup.c中声明
2.7 BL32(optee):
我们在qemu平台上没有支持trust os，所以没有进入BL32，这里略过。如果支持BL32, 则BL31通过ERET进入BL32, BL32完成初始化后通过SMC调用回到BL31然后BL31再进入BL33.

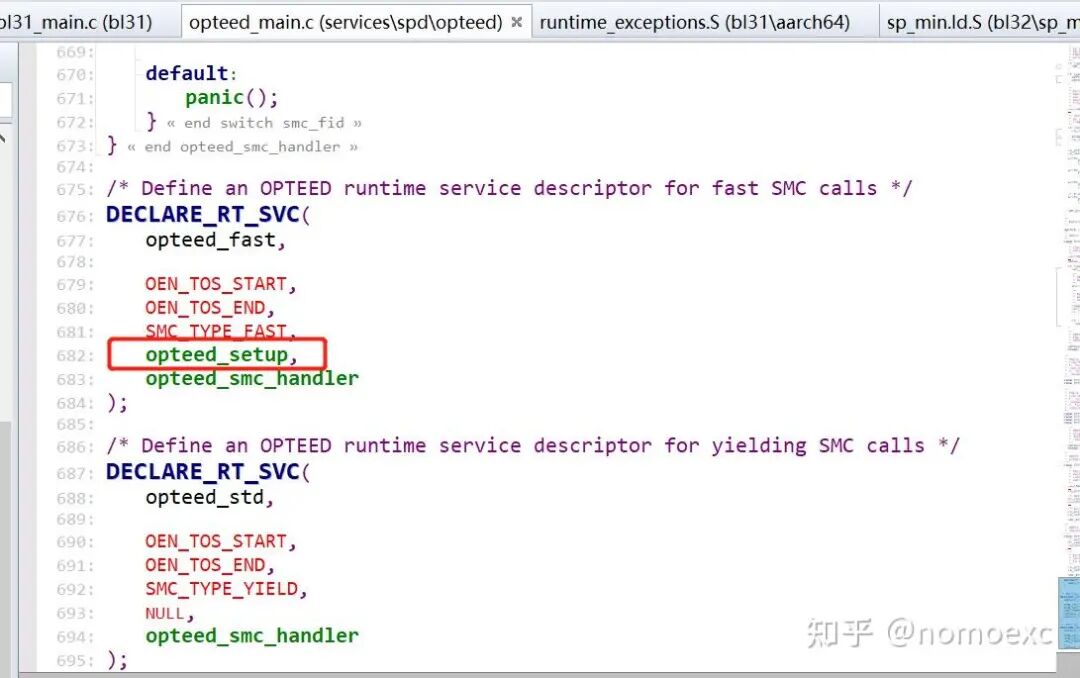

如果支持optee，我们会在BL31中执行一个opteed的runtime service, 如下：

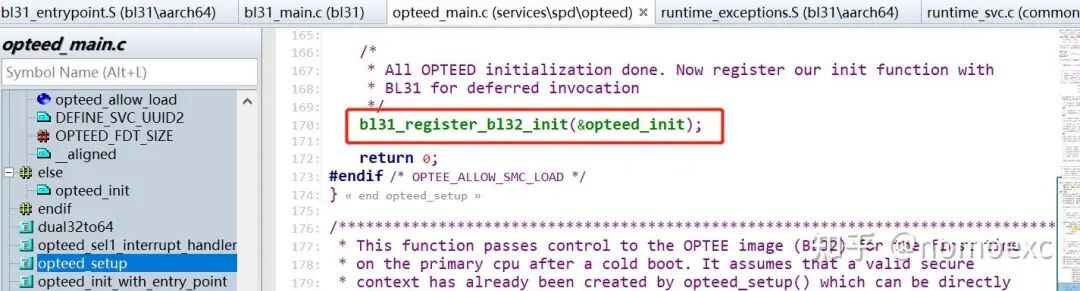

其中opteed_setup函数会在上述runtime_svc.c->runtime_svc_init函数中被调用，在opteed_setup中会注册opteed_init函数，如下

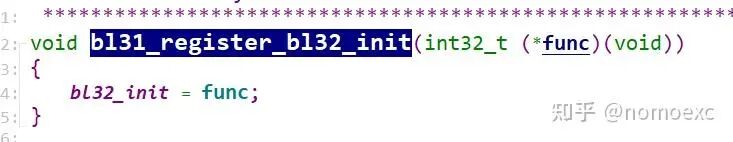

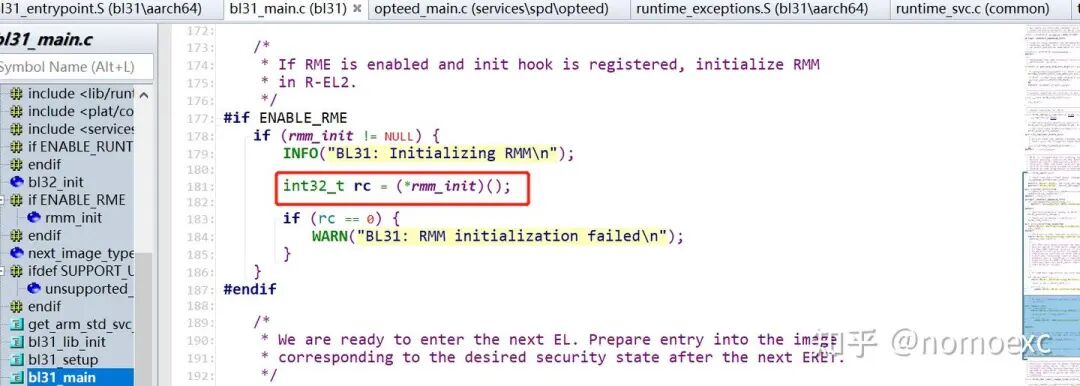

该函数会在bl31_main函数中调用：
最终通过如下流程进入optee OS：
opteed_init->opteed_init_with_entry_point->opteed_synchronous_sp_entry->opteed_enter_sp->el3_exit

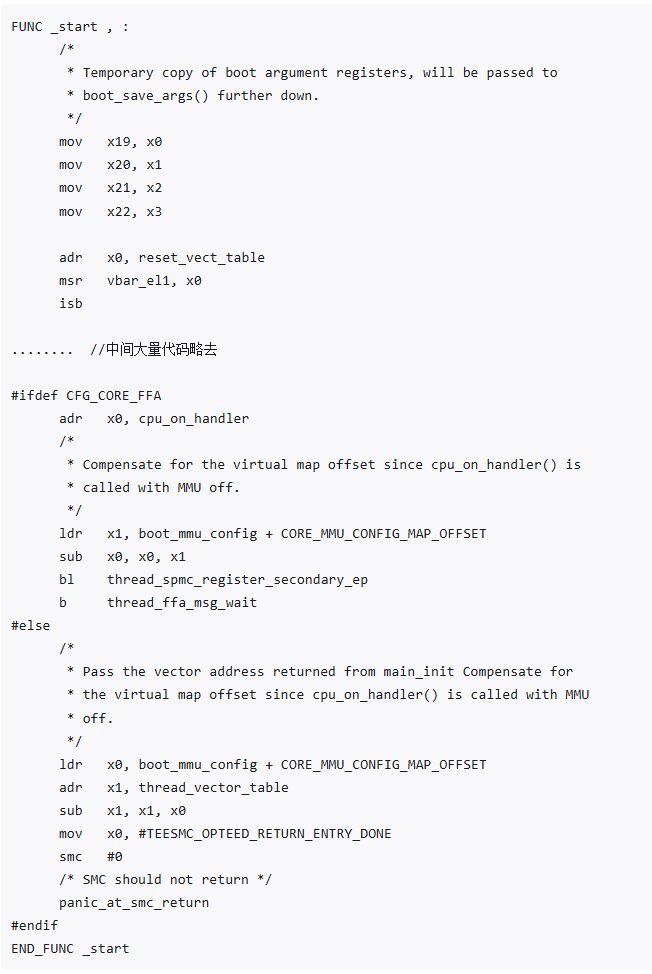

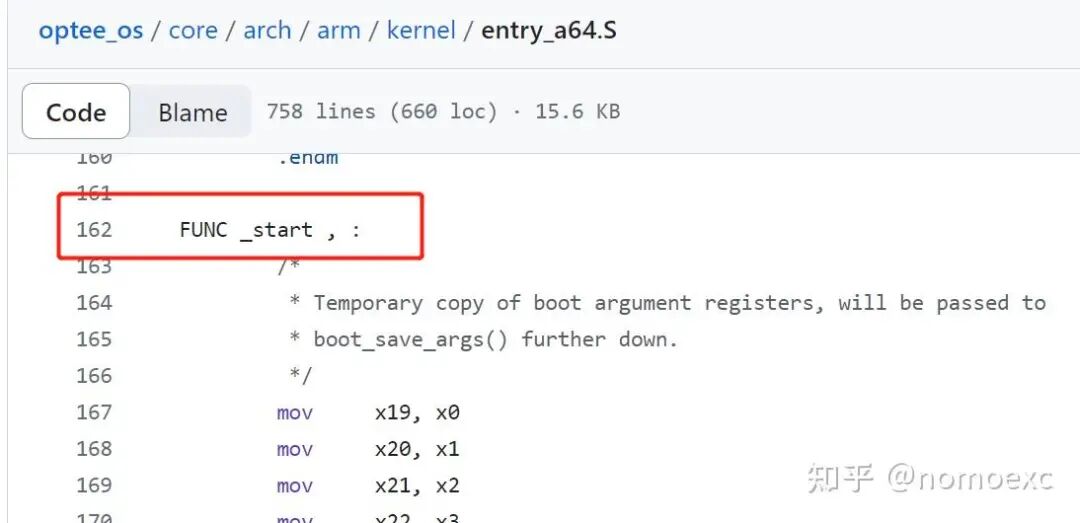

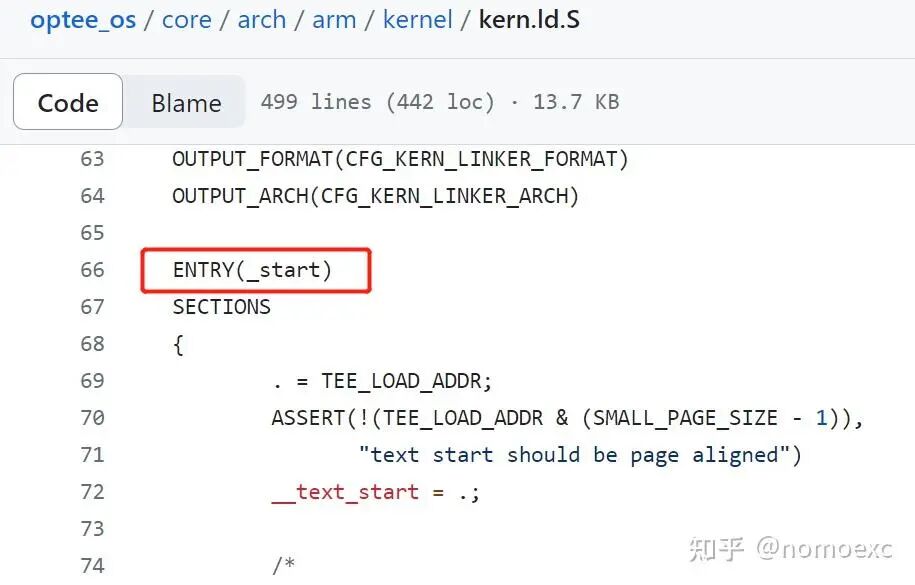

el3_exit会退出EL3到EL1并根据el3_elr进入optee os的入口执行。optee os的入口定义如下：
整个初始化函数代码如下optee_os/core/arch/arm/kernel/entry_a64.S

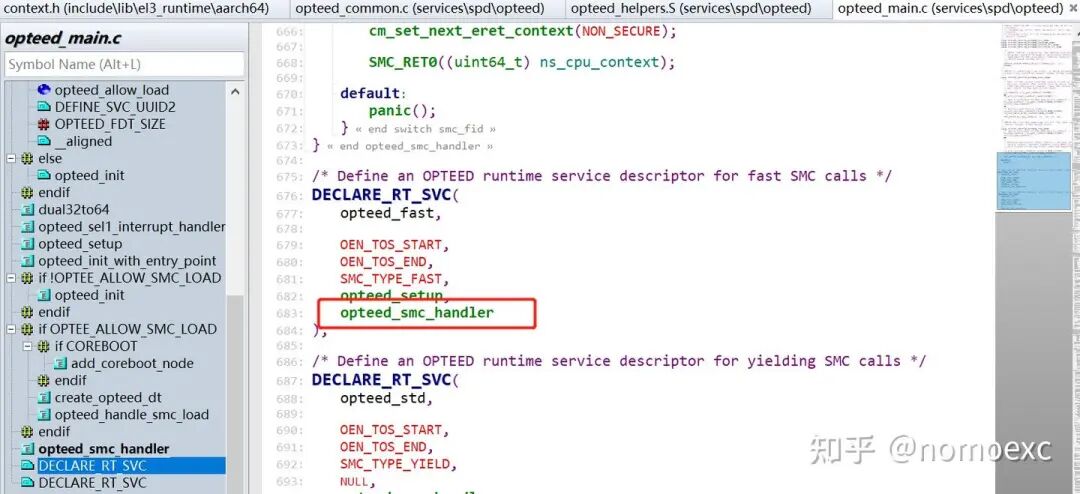

在_start函数结束时，会通过smc调用，返回到BL31，同时会将TEESMC_OPTEED_RETURN_ENTRY_DONE放在x0寄存器中传递下去。前面提到的注册opteed的runtime service中会注册一个smc的handler，如下：

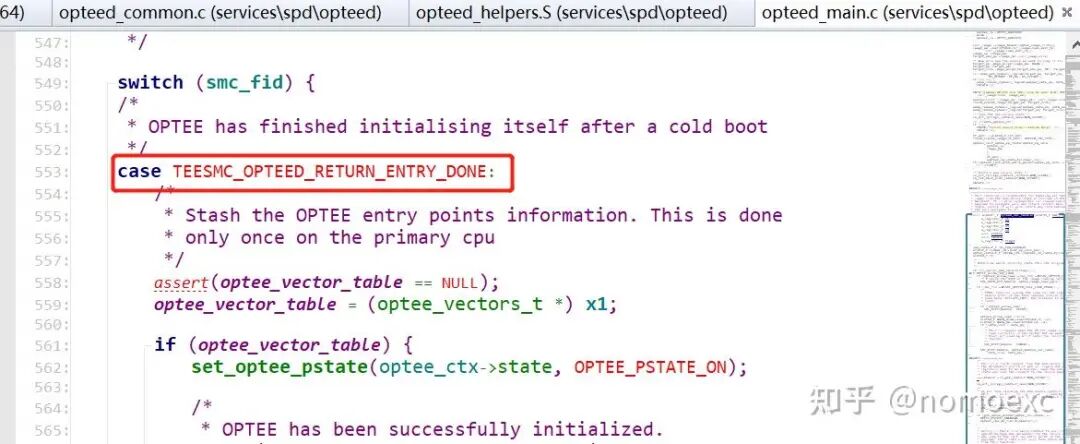

该函数中会处理TEESMC_OPTEED_RETURN_ENTRY_DONE参数：
在这个参数处理中会通过如下流程返回到bl31_main函数中:
opteed_synchronous_sp_exit->opteed_exit_sp

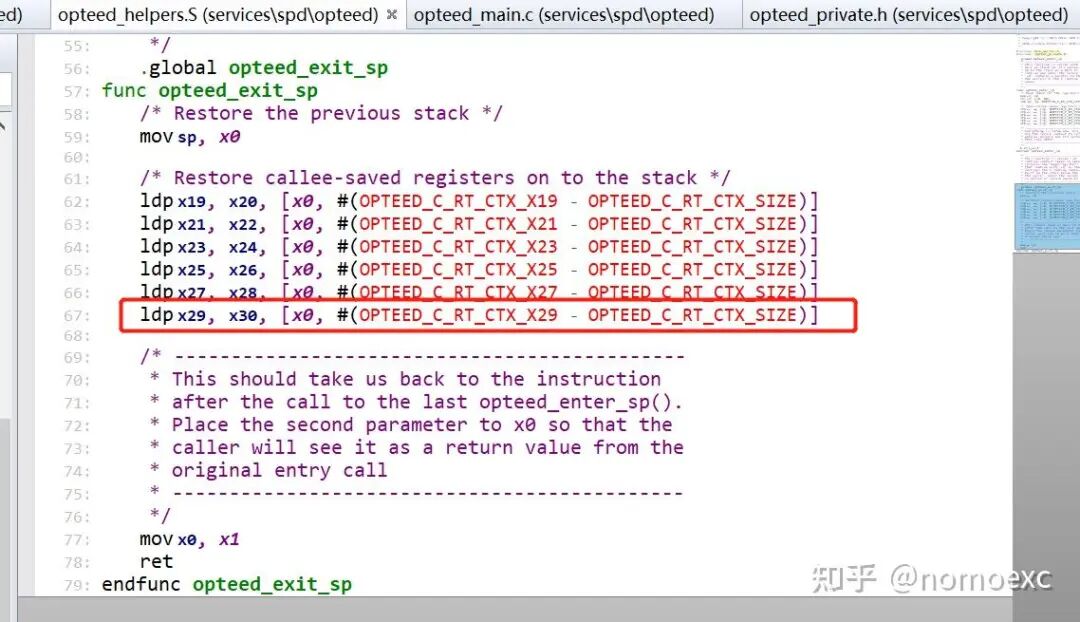

opteed_exit_sp函数如下：
该函数恢复opteed_enter_sp函数中保存的一些寄存器，其中x30即lr寄存器中保存的是调用opteed_enter_sp时的返回地址，这样通过ret指令就能按如下顺序返回到bl31_main函数中：
opteed_exit_sp->opteed_synchronous_sp_entry->opteed_init_with_entry_point->opteed_init->bl31_main.
接下来在bl31_main中继续执行bl31_prepare_next_image_entry进入bl33（uboot）
2.8 BL33（u-boot）:

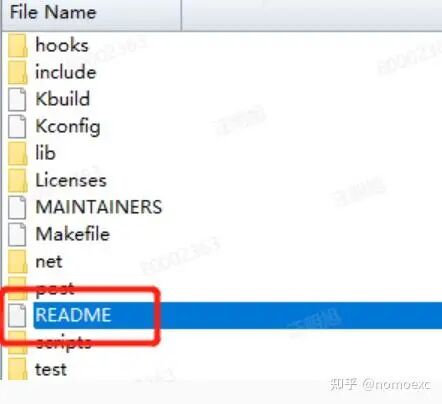

u-boot比较复杂，支持的功能也很丰富。但主要任务还是为内核运行准备环境参数等。然后加载内核并跳转到内核入口执行。更多学习内容可阅读其自带的README文件：
AARCH64 u-boot的入口函数是 _start，代码位于arch/arm/cpu/armv8/start.S中，在该函数中会做如下处理：
- 保存启动参数
- 进行位置无关代码处理
- sctrl寄存器处理
- 不同异常等级的vbar寄存器设置
- slave cpu 进入低功耗
- 主CPU进入_main函数
_main函数代码位于arch/arm/lib/crt0_64.S, 该函数会做如下处理：
- 设置初始的C运行时环境(主要是设置sp)
- 调用board_init_f_alloc_reserve为gd和early malloc分配内存
- 调用board_init_f_init_reserve初始化gd和设置early malloc的堆管理器基地址
- 调用board_init_f进行板级的一系列初始化
- 设置重定位代码后的返回地址（lr寄存器的值）
- 调用relocate_code进行代码重定位。

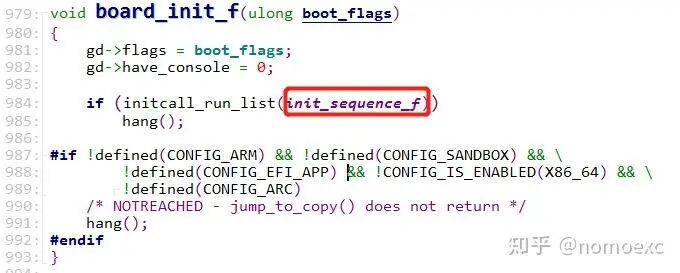

其中board_init_f函数位于 common/board_f.c，函数如下：

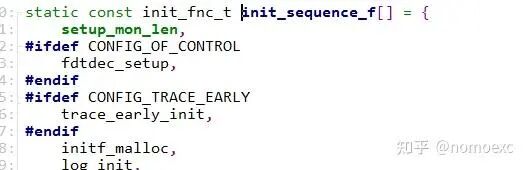

这里会通过init_sequence_f这个列表调用大量的初始化函数。

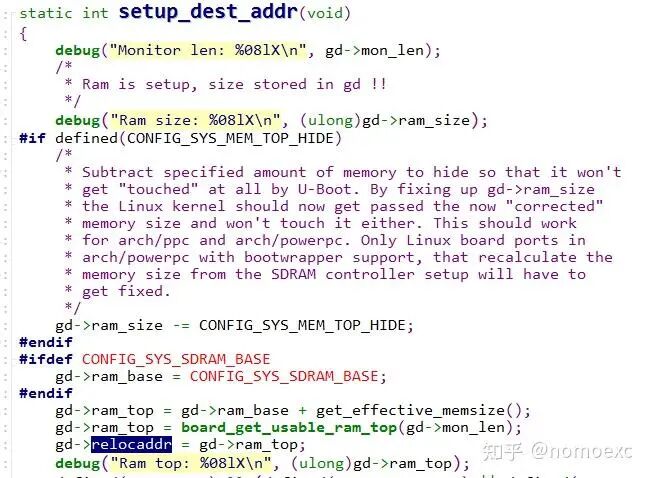

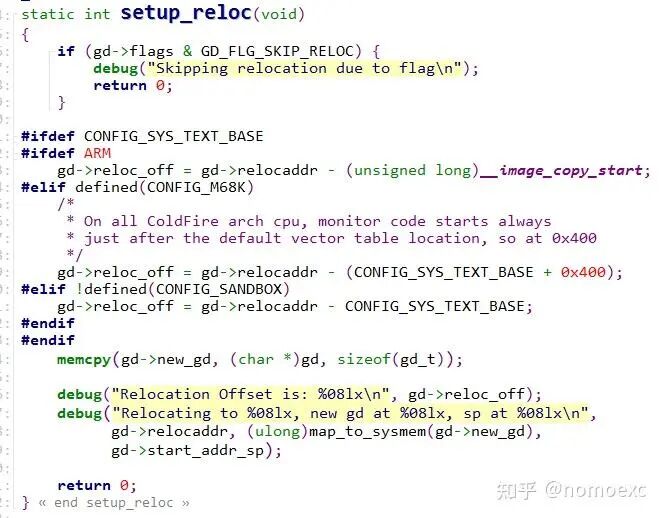

在setup_dest_addr函数中会设置重定位的目标地址，并在setup_reloc中做调整
relocate_code的代码位于 arch/arm/lib/relocate_64.S, 主要会做如下处理：
- 创建一个栈帧
- 根据运行地址，重定位目标地址确定是否要进行代码重定位
- 根据重定位目标地址地址及链接地址计算偏移
- 进行代码重定位 -> 进行 .rela.dyn段处理
- 根据当前异常等级设置sctlr寄存器
- 清理cache
- 通过ret指令跳转的新的地址(relocation_return)执行
relocation_return位于arch/arm/lib/crt0_64.S, 主要做如下处理：
- 设置完整C运行环境
- 清BSS段
- 调用 board_init_r函数

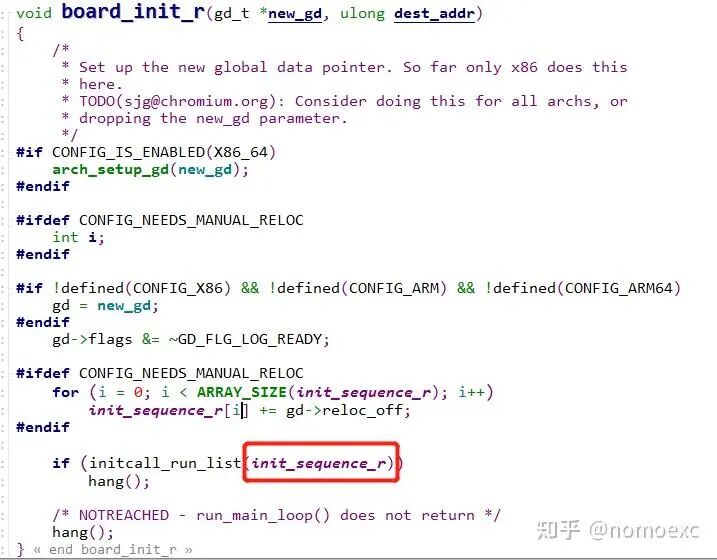

board_init_r函数位于common/board_r.c, 如下：

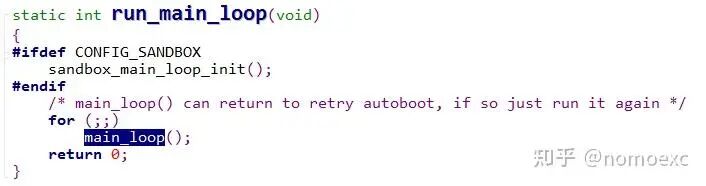

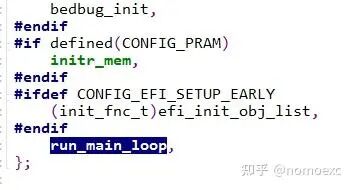

同样会通过init_sequence_r这个函数列表调用一系列初始化操作。 初始化的最后会进入main_loop:

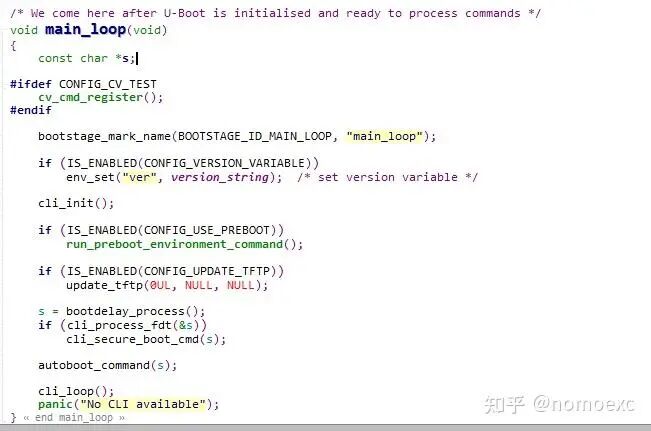

main_loop函数位于common/main.c：
2.9 Linux:
Linux内核的启动流程很大，主要有前半段的汇编和后半段进入start_kernel后的C语言部分
汇编初始化的部分包括：启动参数保存，创建页表，初始化CPU状态，C运行时环境初始化（使能MMU，设置异常向量表、栈、BSS段等。 C环境未初始化前不能访问变量及栈，不能调用C函数），然后跳转到start_kernel执行。
start_kernel又会进行大量的linux环境初始化，在初始化的最后会创建0号init进程。该进程开始时运行于内核态，会加载根文件系统，根文件系统加载成功后，切换到用户态继续运行。
然后从根文件系统中加载init程序（init进程加载init程序代码并执行，是两个概念），并执行该程序中的代码。这个init程序也是运行在init进程中。常见的init程序有busybox/systemV/systemD, android用的是自己开发的init程序。
这个init程序启动后根据init脚本的配置，执行大量的任务。在android中会执行init.rc脚本以启动大量的服务。
2.10 xx6上的差异：
xx6无BL2, BL1是自研，BL31用的是ATF提供的。因其支持的功能较多，如安全启动，待机，空片升级等，其复杂度远大于本文件介绍的基于qemu的流程，这里不详细说明。不过它们主要的流程原理基本一样。

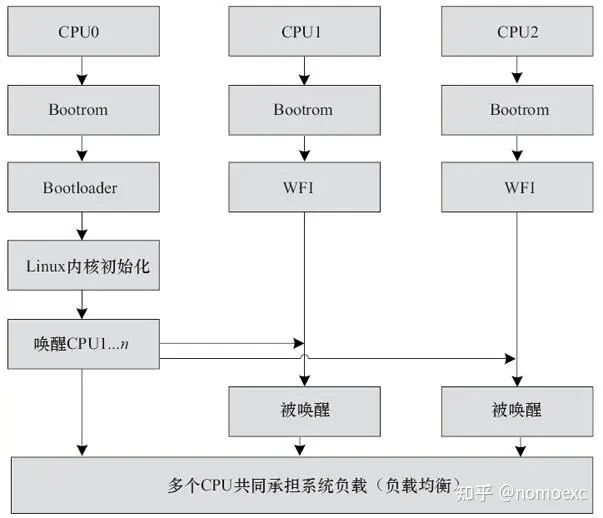

2.11 系统启动时的多核处理：
典型的多核Linux启动过程
2.12 开MMU时的流水线怎么保证：
arm64会采用流水线结构，在MMU开启时，开启MMU指令之后几条指令已经进入流水线，且也已经完成了取指或译码等操作。而在它们取指的时候还是MMU off的状态，因此其地址还是物理地址。
为解决这个问题，内核中的做法是将这段开启MMU相关的代码的物理地址映射为相同的虚拟地址。
来源：知乎@nomoexc
https://zhuanlan.zhihu.com/p/656665645
