思科交换机端口安全+802.1X企业级部署全攻略
原创
圈圈
圈圈
网络技术干货圈
2026年3月14日 08:39
江苏
点击上方 网络技术干货圈，选择 设为星标
优质文章，及时送达
转载请注明以下内容：
来源：公众号【网络技术干货圈】
作者：圈圈
ID：wljsghq
在当前“零信任”架构大行其道的时代，单纯靠防火墙、ACL已经远远不够。接入层才是整个企业网络最薄弱、最容易被攻击的环节。未授权设备一插网线就能上网、MAC地址泛洪、员工私自接交换机……这些场景我们都见过。
而把端口安全的“硬限制”和802.1X的“身份认证”完美结合，就能实现“认证通过才放行 + 通过后还限制MAC数量”的双保险，真正把安全做到“端口级”。
单独看端口安全：
它能限制端口允许的MAC地址数量（maximum）、学习方式（sticky/static），违反后可shutdown、restrict、protect。但它完全不验证身份，MAC地址可以被轻易伪造（MAC spoofing工具一抓一大把）。
单独看802.1X：
它通过EAPOL协议让设备（Supplicant）向交换机（Authenticator）发起认证，再由RADIUS服务器（通常是Cisco ISE）验证身份。但认证通过后，端口默认只限制一个会话，如果不配合端口安全，攻击者仍可通过MAC泛洪或多设备接入绕过。
二者结合的威力：
- 802.1X先做“身份门禁”
- 端口安全再做“数量门禁”
- 再配合MAB（MAC Authentication Bypass）、Critical Voice VLAN、动态VLAN下发，实现“数据+语音+访客”三网隔离，真正做到企业级零信任接入。
据Cisco官方数据，在已部署该方案的企业中，未授权接入事件下降92%以上。这就是为什么几乎所有大型企业（金融、政务、制造）都把这套组合作为接入层安全标配。
端口安全技术
交换机在数据帧进入端口时检查源MAC地址是否在允许列表中，超过maximum立即触发违例动作。
三种学习模式：
- Dynamic（默认）：每次重启后重新学习，不推荐生产
- Sticky：动态学习后自动写入running-config，保存后变成static，强烈推荐！
- Static：手动指定MAC，适合服务器等固定设备
关键命令（Catalyst 9200/9300/9500系列IOS-XE通用）：
interface GigabitEthernet1/0/1 switchport mode access switchport port-security # 开启端口安全 switchport port-security maximum 2 # 允许最多2个MAC（数据+语音） switchport port-security mac-address sticky # 自动sticky学习 switchport port-security violation restrict # 推荐动作：丢弃违规帧+告警（不shutdown） switchport port-security aging time 1440 # 老化时间24小时 switchport port-security aging type inactivity
违例动作对比：
- Protect：静默丢弃，无日志（不推荐）
- Restrict：丢弃+SNMP trap+Syslog（生产首选）
- Shutdown：端口err-disable（需手动或errdisable recovery恢复）
三、802.1X企业级认证全流程

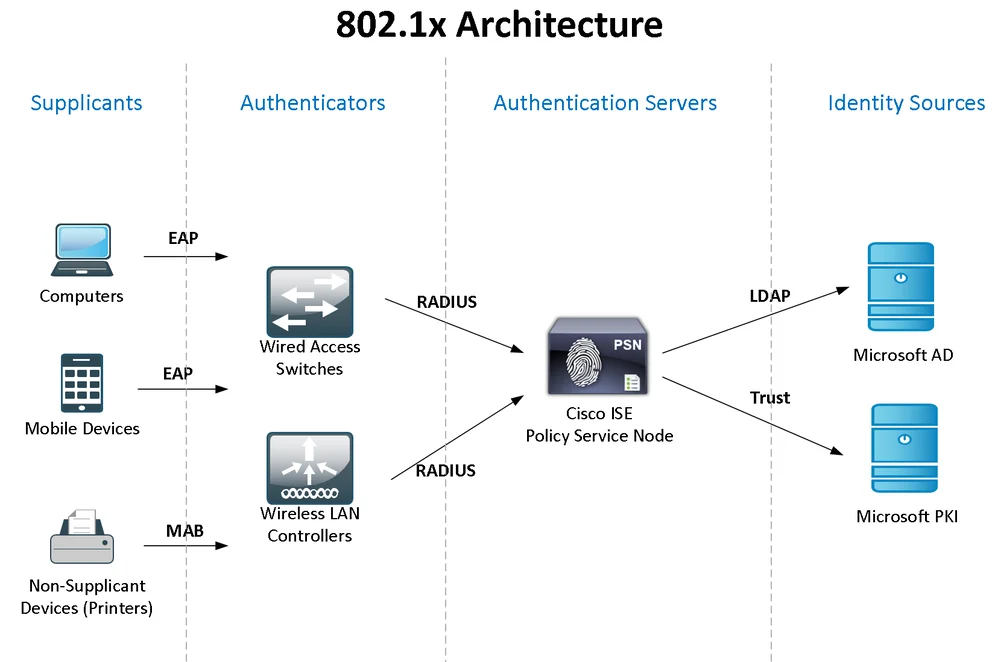

三大角色：
- Supplicant：客户端（Windows内置、macOS、Android、iOS均原生支持）
- Authenticator：思科交换机
- Authentication Server：Cisco ISE / FreeRADIUS / NPS
认证流程（EAPOL）：
- 客户端插入网线 → 交换机发送EAP-Request/Identity
- 客户端回复MAC+用户名 → 交换机封装RADIUS Access-Request发给ISE
- ISE根据策略返回Accept/Reject + dVLAN、dACL、SGT
- 成功后端口打开，失败进入Guest VLAN或Shutdown
主流EAP方法企业推荐：
- EAP-TLS（证书认证，最安全，推荐PC+手机）
- PEAP-MSCHAPv2（用户名密码，部署最简单）
- EAP-TTLS（兼容老旧设备）
- EAP-FAST（Cisco独有，快速重认证）
全局开启802.1X必备命令（AAA新模型，IOS-XE 16.9+推荐）：
aaa new-modelaaa authentication dot1x default group radiusaaa authorization network default group radiusaaa accounting dot1x default start-stop group radius
radius server ISE1 address ipv4 10.1.1.100 auth-port 1812 acct-port 1813 key Cisco123
dot1x system-auth-control
接口级配置（核心！）：
interface range GigabitEthernet1/0/1-48 authentication priority dot1x mab # 先802.1X，后MAB（打印机、IP电话） authentication order dot1x mab authentication event fail action next-method authentication event server dead action authorize voice # RADIUS挂了时语音仍可通 authentication event server alive action reinitialize authentication host-mode multi-auth # 多主机模式（推荐）或 multi-domain（数据+语音） authentication port-control auto mab dot1x pae authenticator dot1x timeout tx-period 10 spanning-tree portfast
端口安全+802.1X融合配置模板（直接复制可用）
完整数据端口模板（多主机模式）：
interface GigabitEthernet1/0/5 description === 用户办公端口 === switchport access vlan 10 switchport voice vlan 20 switchport mode access authentication host-mode multi-auth authentication order dot1x mab authentication priority dot1x mab authentication port-control auto mab dot1x pae authenticator dot1x timeout tx-period 10 spanning-tree portfast switchport port-security maximum 3 # 允许3个MAC（笔记本+手机+平板） switchport port-security mac-address sticky switchport port-security violation restrict switchport port-security
IP电话专用（multi-domain模式）：
interface GigabitEthernet1/0/10 authentication host-mode multi-domain # 一个数据域 + 一个语音域 switchport port-security maximum 1 # 数据域只允许1个MAC switchport port-security maximum 1 vlan voice # 语音域也限1个
服务器端口（静态MAC+802.1X bypass）：
interface GigabitEthernet1/0/20 switchport port-security mac-address fa16.3e20.1234 switchport port-security mac-address fa16.3e20.5678 authentication port-control force-authorized # 强制授权，跳过802.1X
企业级高级特性
- 动态VLAN下发（dVLAN）
ISE返回Tunnel-Private-Group-ID属性，交换机自动把端口丢到对应VLAN，无需手动改配置。
- Flex-Auth（灵活认证）
authentication event no-response action authorize vlan 999 # 超时进Guest VLAN
- Critical Voice VLAN
RADIUS服务器挂掉时，语音流量仍能走语音VLAN，保证电话不断。
- 802.1X + WebAuth（混合认证）
先802.1X，失败后弹出Web认证页面，适合访客。
- MACSec（加密链路）
认证通过后自动开启128/256位加密，防止中间人攻击（C9300以上支持）。
