鉴定闲鱼神秘电路板：001 冷萃咖啡机
原创
yichen
yichen
陈冠男的游戏人生
2026年9月19日 15:11
北京
在小说阅读器读本章
去阅读
在公众号小说中沉浸阅读

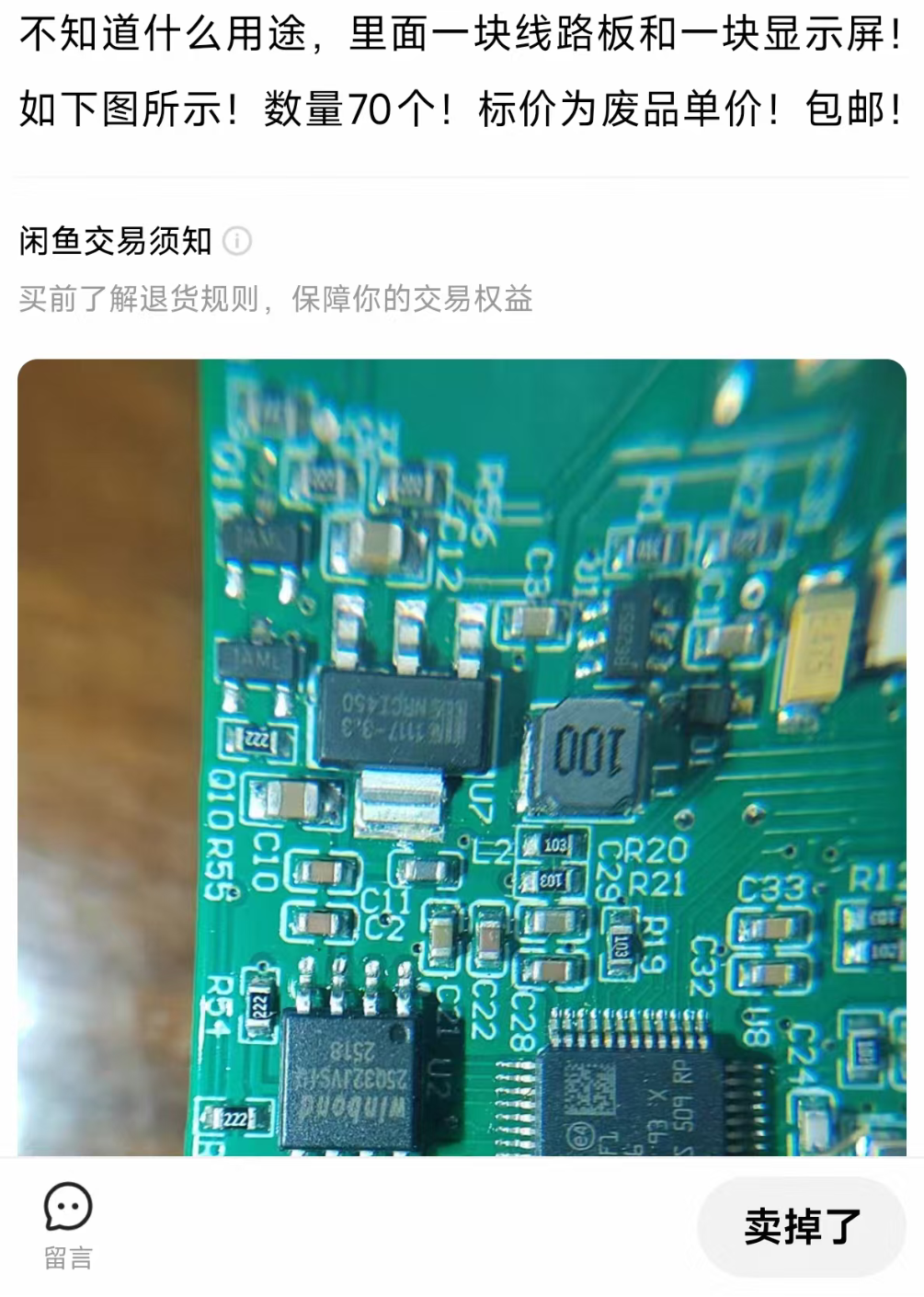

在闲鱼这个神奇的地方，你能找到各种各样的商品和服务，前段时间刷闲鱼的时候，发现有很多卖家挂着“不知道用途”、“当料板出”等标签，连他们自己都不知道手里的电路板究竟来自何方、曾为何物
于是，我决定开设一个专题：《鉴定闲鱼神秘电路板》，在这个系列里，我将化身“电子法医”，从电路分析、芯片型号识别，到上电观察输出，甚至提取固件进行逆向分析，最终还原出这块电路板的前世今生
那么，有请本期的嘉宾：

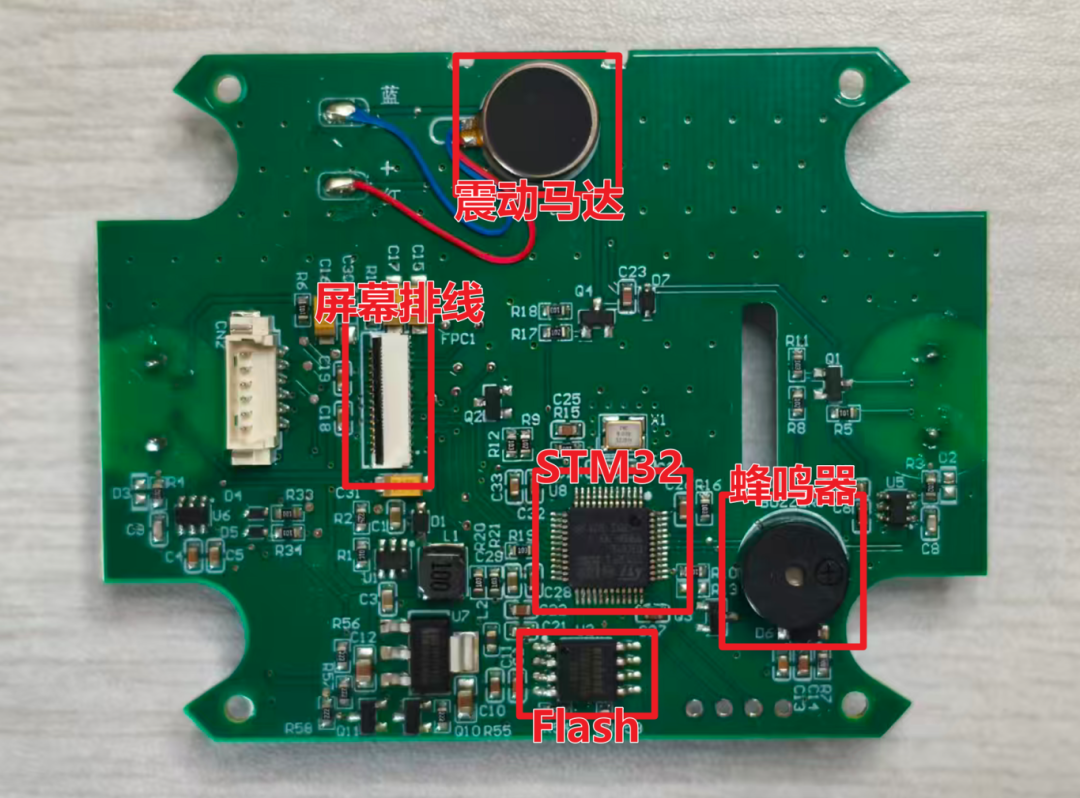

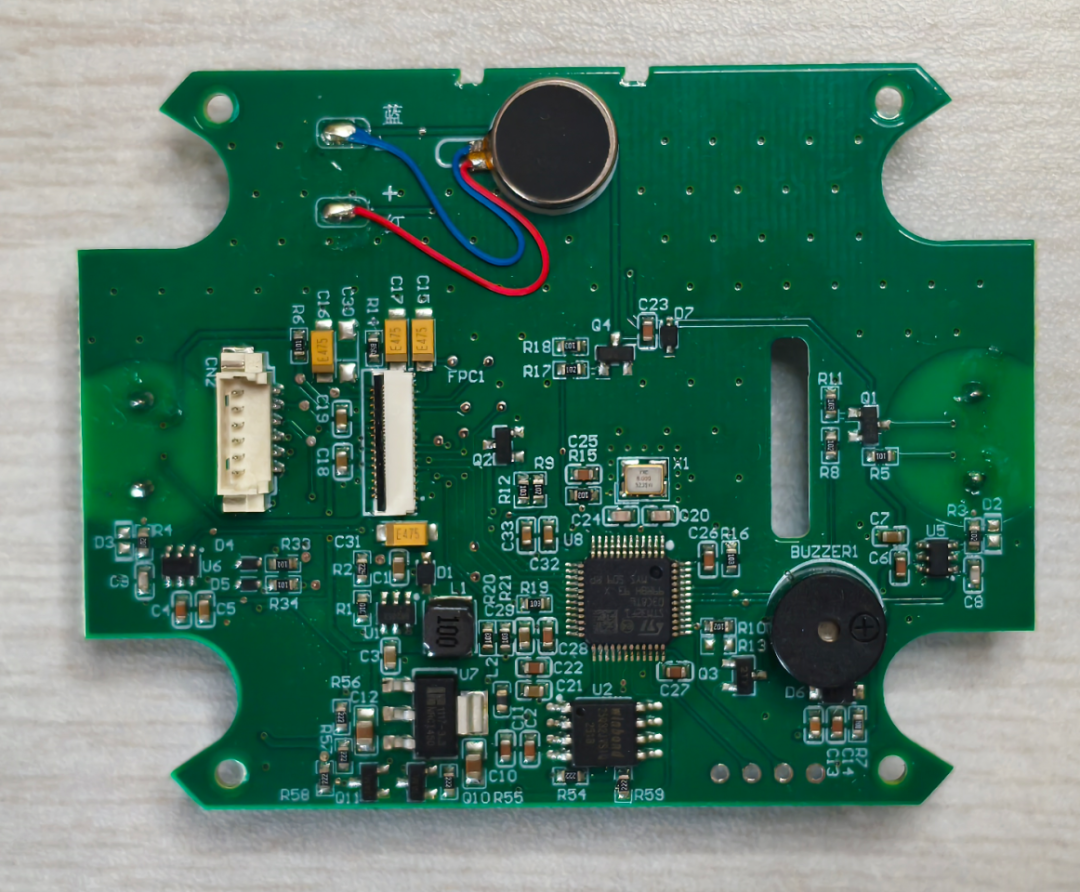

到货后先看看板上都有些什么：一颗 STM32 主控、一颗 Flash 存储芯片，还有蜂鸣器、振动马达和屏幕排线连接器，配置还挺齐全

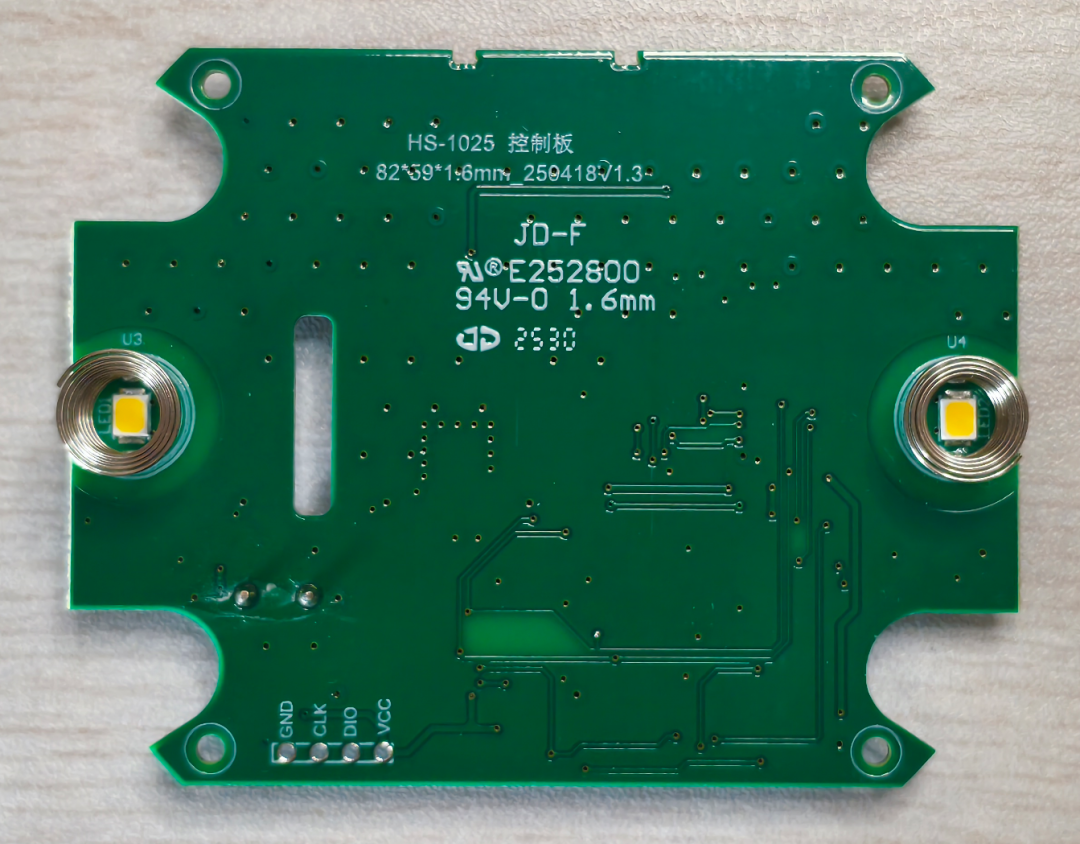

翻到另一面，最显眼的是两个 LED 灯，每个灯外面还围着一圈金属弹簧，暂时不知道是干什么用的，板子边缘的四个过孔倒是很眼熟，丝印标记着：GND、CLK、DIO、VCC，看起来是预留的 SWD 调试口，有了这个“神秘入口”，哪怕从外观认不出它是干啥的，还可以尝试读一下固件，看看字符串里有没有线索哈哈

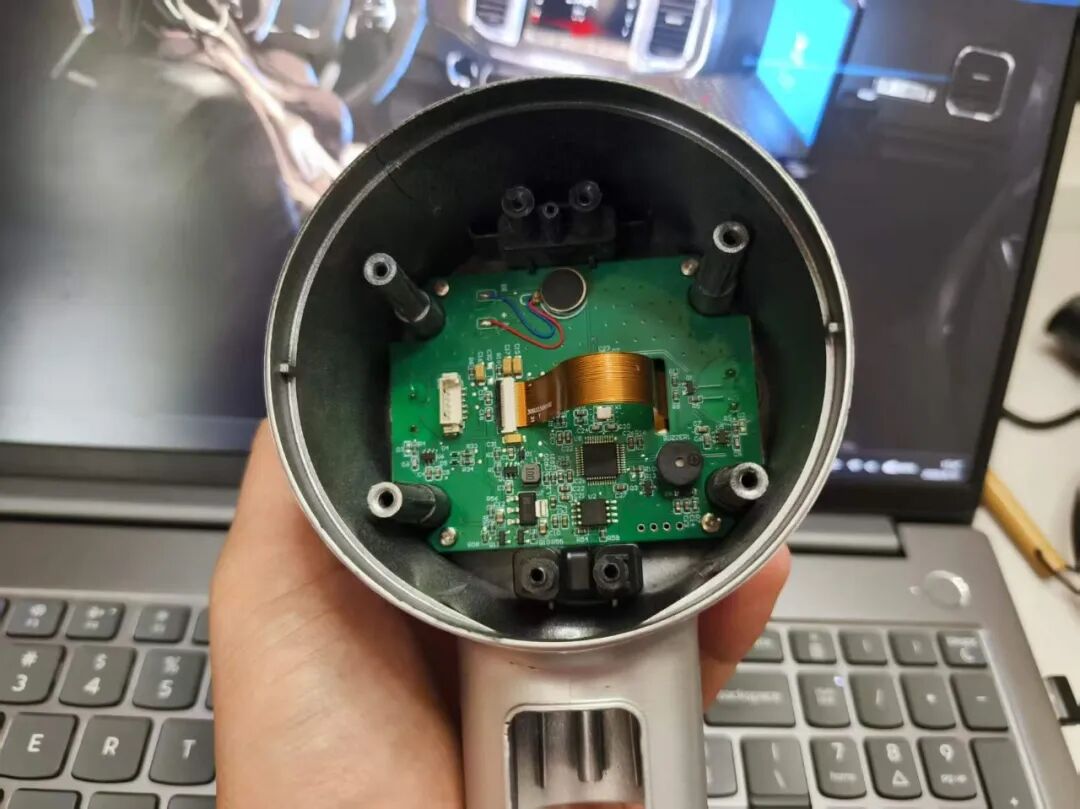

不过既然有 VCC，那就上电跑起来看看吧，卖家还贴心的发过来个带屏幕的外壳，屏幕排线如图所示连接

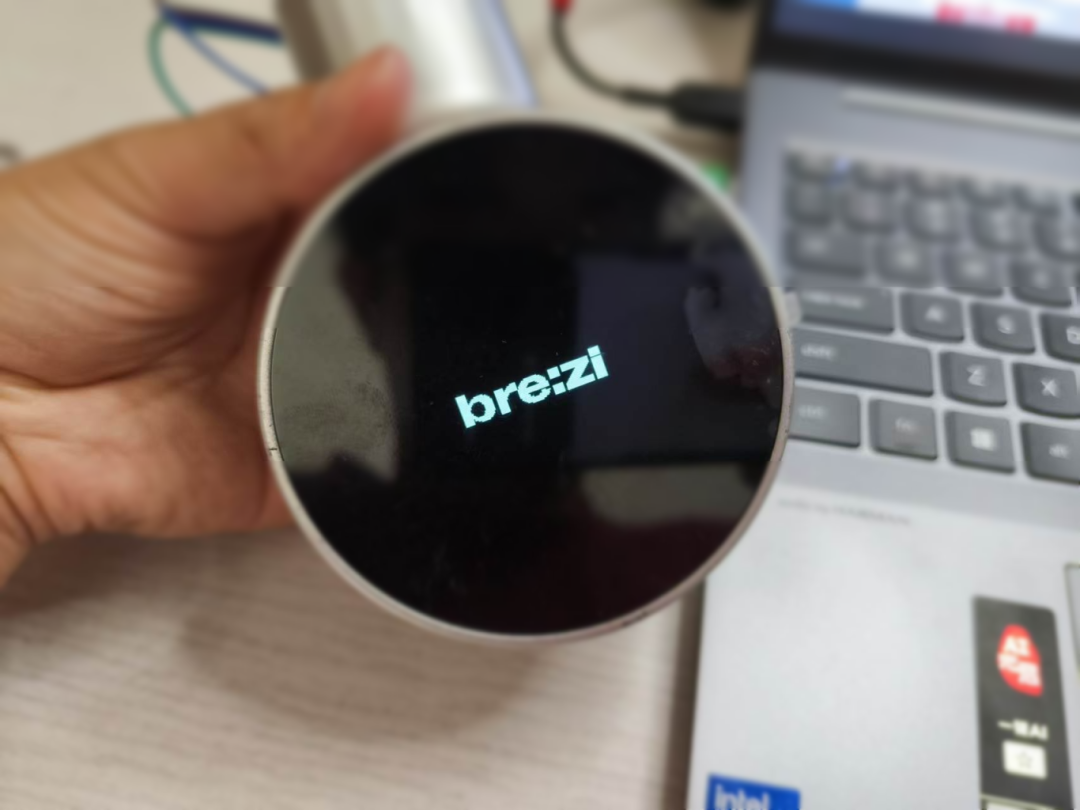

我用 3.3V 接到其 VCC 引脚，GND 接 GND，结果刚上电，屏幕就显示了品牌名：bre:zi，搜了一下，原来是做冷萃咖啡机的，本来还想着提固件，找找字符串，结果它开机就自己报出了家门

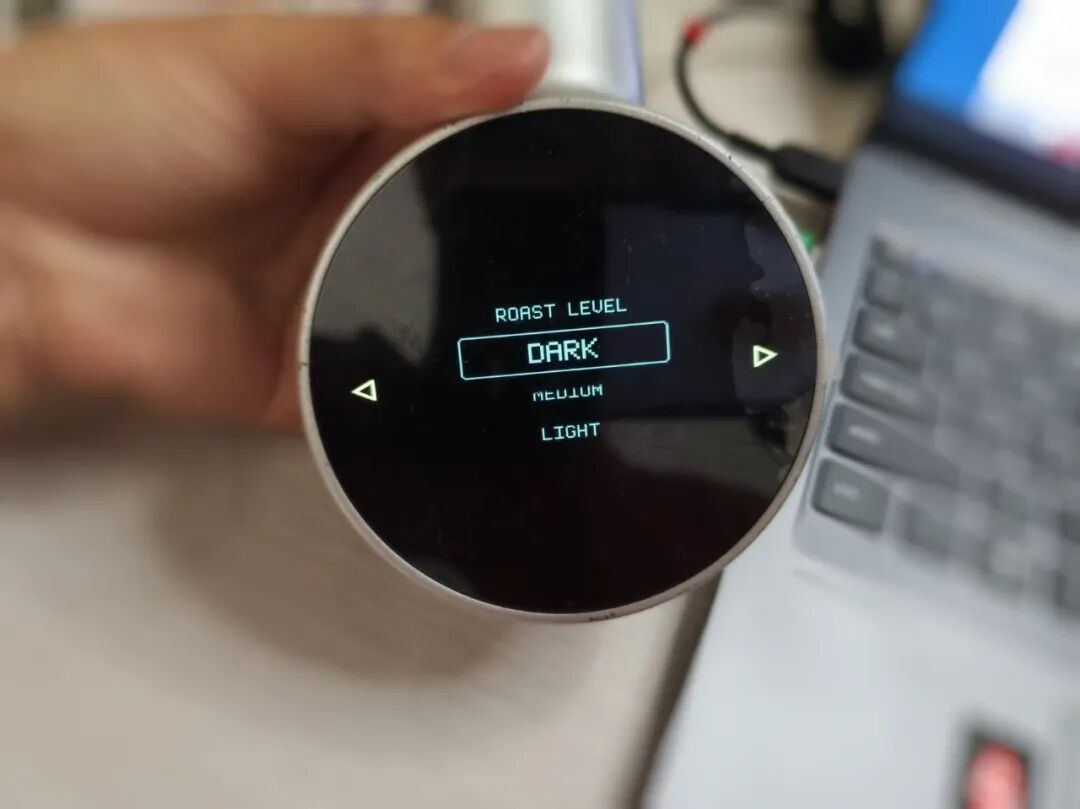

进入菜单后，还能选择咖啡的烘焙程度：DARK、MEDIUM、LIGHT，倒是和它的身份对上了
比较有意思的是，面板上有两个按键区域，位置刚好对应板子上的两个 LED 灯，手指碰一下，马达还会震动作为反馈，但这块屏幕本身并不是触摸屏，那它是怎么知道我按了哪里呢？

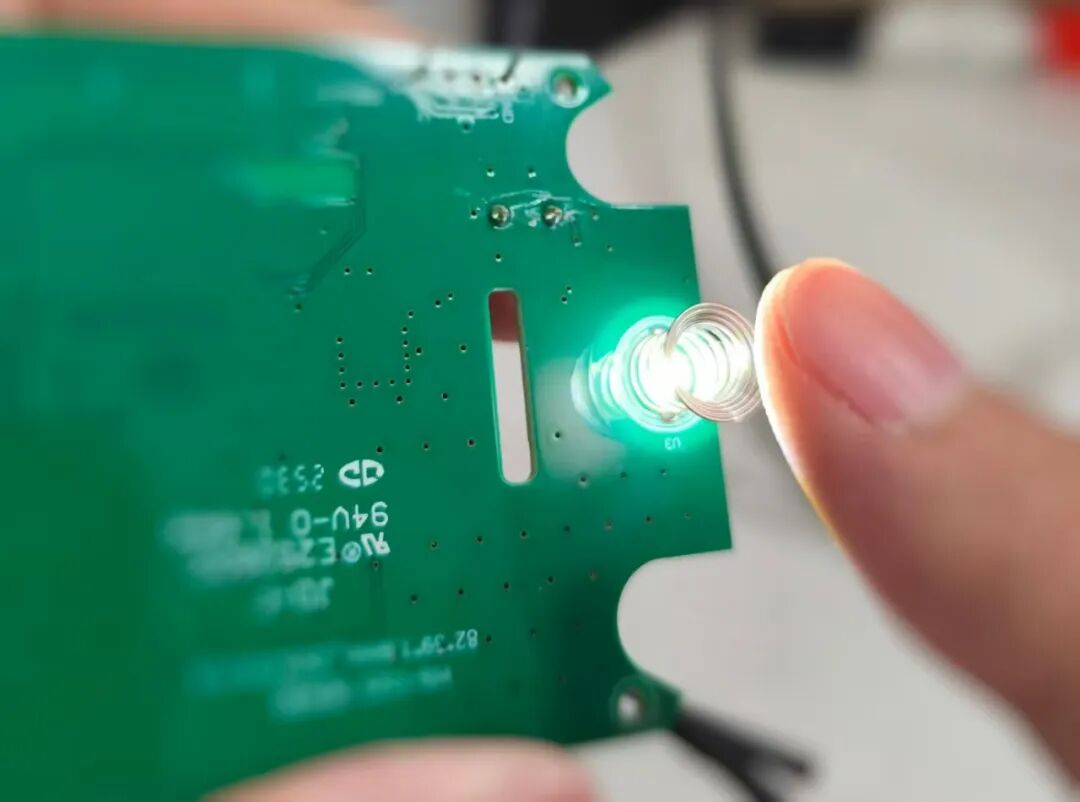

我又把电路板拆下来试了一下，发现手指只要靠近那两个金属弹簧，甚至还没碰到，马达就会振动，看来触摸功能的秘密就在这两个弹簧上

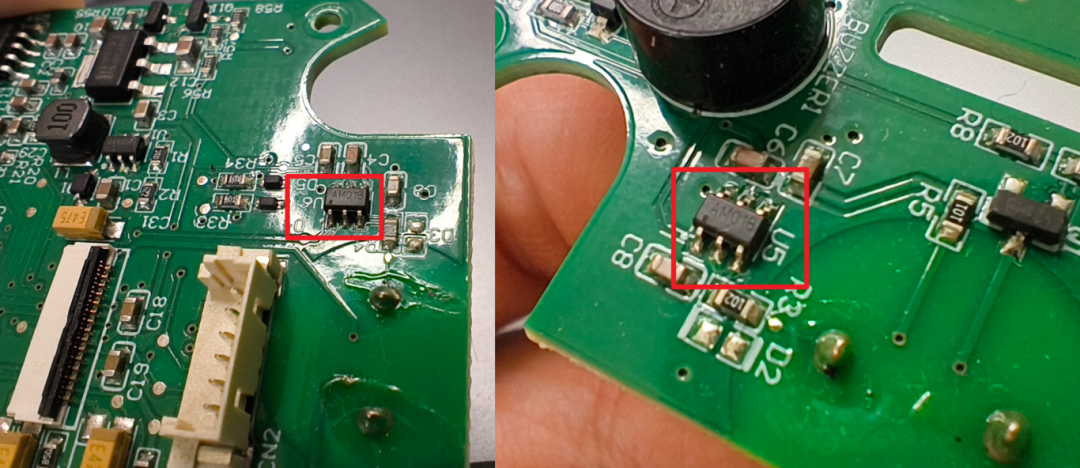

顺着弹簧的位置翻到另一面，才注意到附近各有一颗小芯片（U5、U6），丝印都是 AM01B

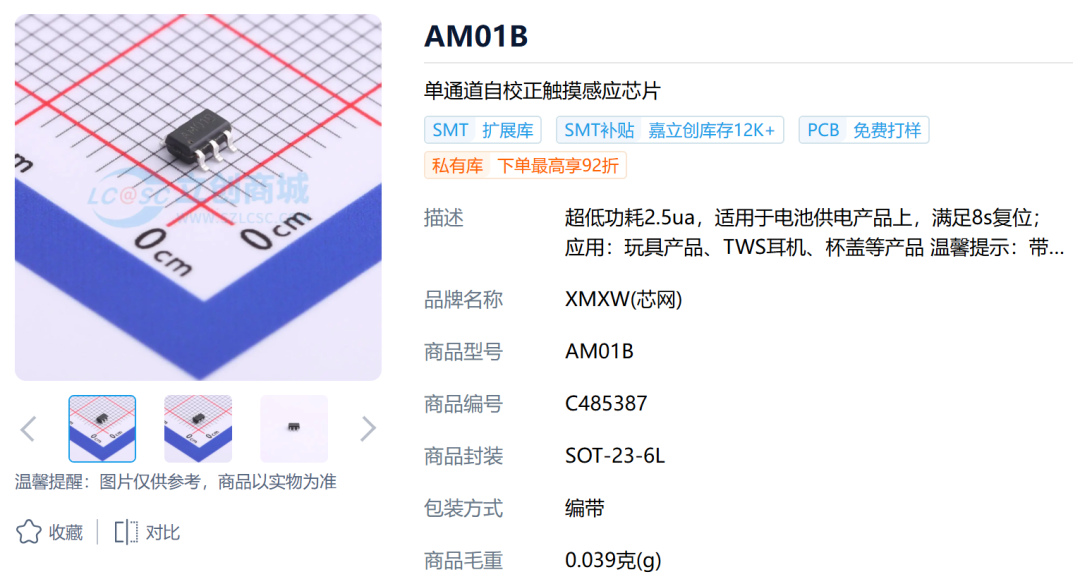

在立创商城搜了一下，正是“单通道自校正触摸感应芯片”，这就对上了，这两个弹簧是电容触摸按键的感应电极，手指靠近时，会改变电极的电容，AM01B 检测到这个变化，就会输出按键信号，所以不用真的把弹簧按下去，隔着面板也能操作
（https://item.szlcsc.com/493832.html）
做成弹簧，这个设计也蛮巧妙：装回外壳后，弹簧可以顶在面板内侧，补偿电路板和面板之间的间隙，中间又正好留给 LED 透光，这样一来，弹簧和触摸芯片负责感应，LED 负责发光，马达负责振动反馈，几样东西配合起来，就有了带背光和振动的触摸按键，屏幕只需要负责显示，并不需要整块都是触摸屏
那么，本期鉴定结果：冷萃咖啡机控制板
本次鉴定到此结束，下次继续看看闲鱼还能淘到什么奇怪的板子
