01
前言：为什么汽车电子必须拥抱功能安全
现代汽车正从”机械产品”向”软件定义的智能终端”演进。一辆L3级自动驾驶汽车搭载超过100个ECU，运行数亿行代码，任何单点故障都可能导致车毁人亡的惨剧。据统计，约15%的汽车召回事件与电子系统故障相关，而功能安全缺陷是其中的首要原因 。
ISO 26262 是国际标准化组织针对道路车辆功能安全制定的标准，定义了从概念阶段到生产运维的全生命周期安全要求。其核心目标是 将电子电气系统的故障风险控制在可接受范围内 ，通过系统化的方法识别危害、评估风险、设计安全机制、验证确认，最终达到”足够安全”（Safe Enough）的状态 。
本文将从V模型开发流程、HARA危害分析、ASIL等级确定、FMEDA硬件指标分析，到嵌入式软件安全机制（内存保护、时序监控、双核锁步）和测试覆盖度要求，系统性地拆解ISO 26262的技术内核。
02
ISO 26262 V模型开发流程
ISO 26262采用经典的V模型，将开发活动分为左右两翼：左侧是需求分解与设计细化，右侧是集成验证与确认 ：

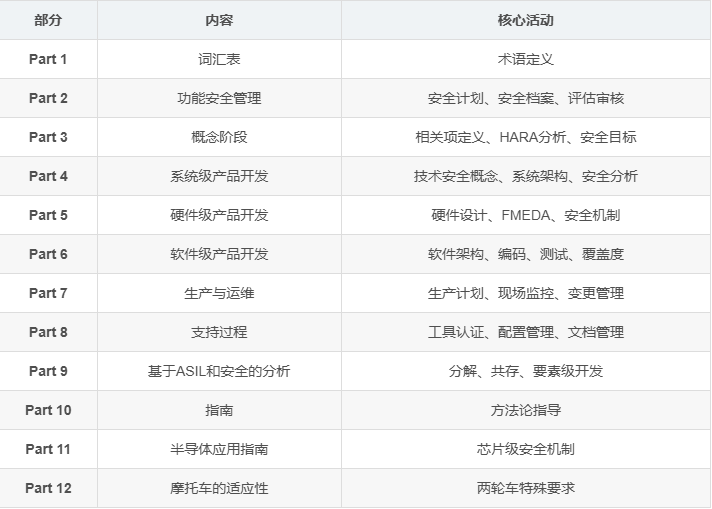

2.1 标准结构（Part 1~12）
2.2 ASIL等级与指标要求
ASIL（Automotive Safety Integrity Level）是ISO 26262的核心概念，分为A/B/C/D四个等级，D为最高等级：
指标解读 ：
- SPFM（Single-Point Fault Metric） ：单点故障度量，衡量系统对单点故障的鲁棒性
- LFM（Latent-Fault Metric） ：潜伏故障度量，衡量系统对多点故障的检测能力
- PMHF（Probabilistic Metric for Hardware Failures） ：硬件失效概率度量，量化残余风险
03
HARA分析与ASIL等级确定

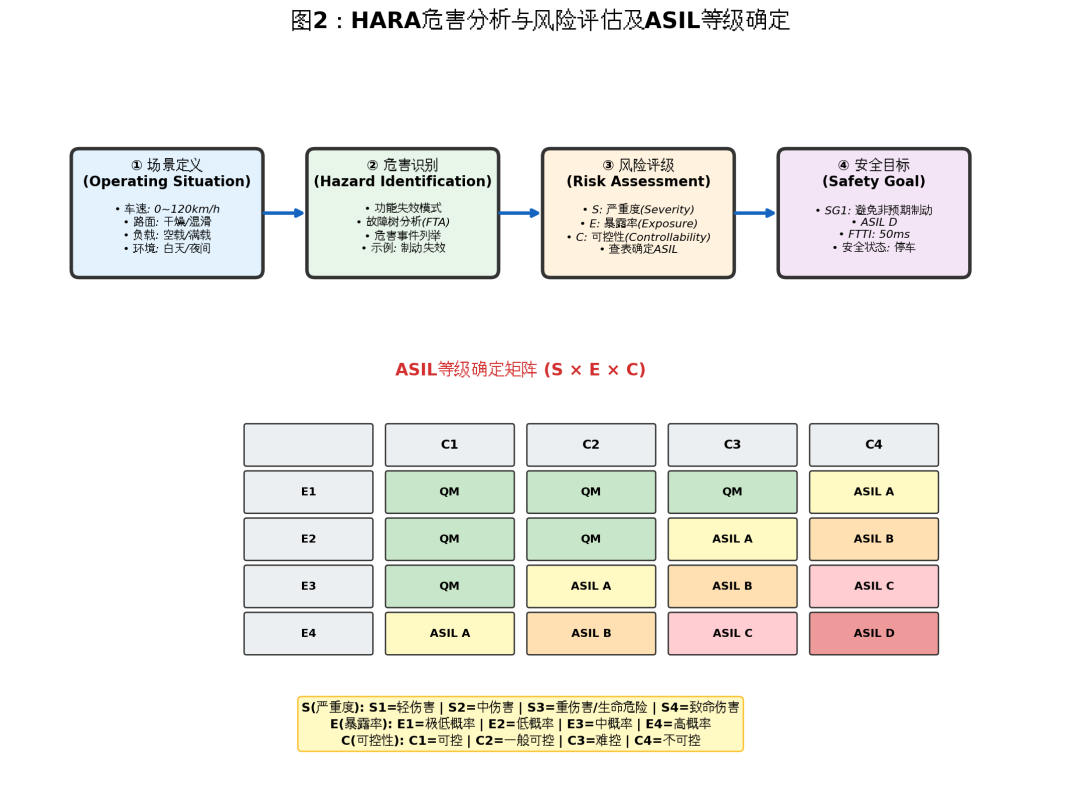

3.1 HARA流程
HARA（Hazard Analysis and Risk Assessment）是ISO 26262的起点，通过系统化的方法识别危害事件并评估风险等级 ：
HARA四步法 ：
- 场景定义（Operating Situation） ：明确车辆运行状态（车速、路面、负载、环境）
- 危害识别（Hazard Identification） ：通过FMEA、FTA等方法识别功能失效模式及其危害
- 风险评级（Risk Assessment） ：评估严重度（S）、暴露率（E）、可控性（C）
- 安全目标（Safety Goal） ：确定ASIL等级，定义FTTI（故障容忍时间间隔）
3.2 ASIL确定矩阵
ASIL等级由S、E、C三个参数查表确定：

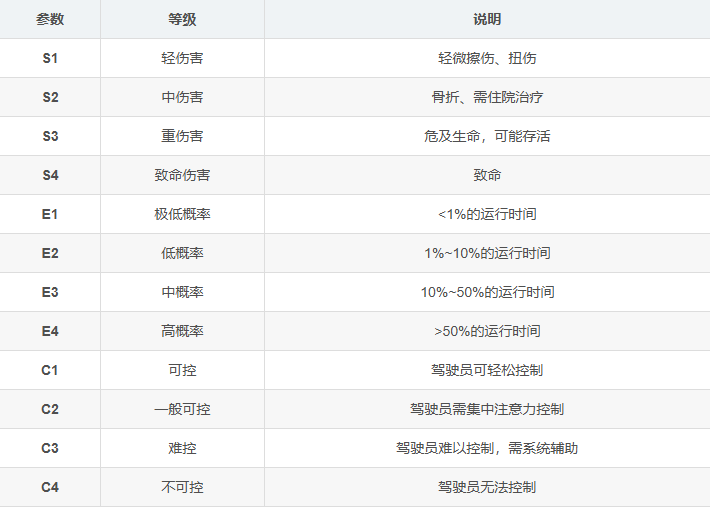

参数定义 ：
示例 ：线控制动系统失效
- 场景：高速行驶（120km/h），干燥路面
- 危害：非预期制动导致车辆失控
- S=S3（重伤害/生命危险），E=E4（高速行驶概率高），C=C3（驾驶员难控）
- ASIL = ASIL D
04
FMEDA：硬件安全量化分析
FMEDA（Failure Modes, Effects and Diagnostic Analysis）是ISO 26262 Part 5的核心方法，用于量化硬件的安全指标 ：

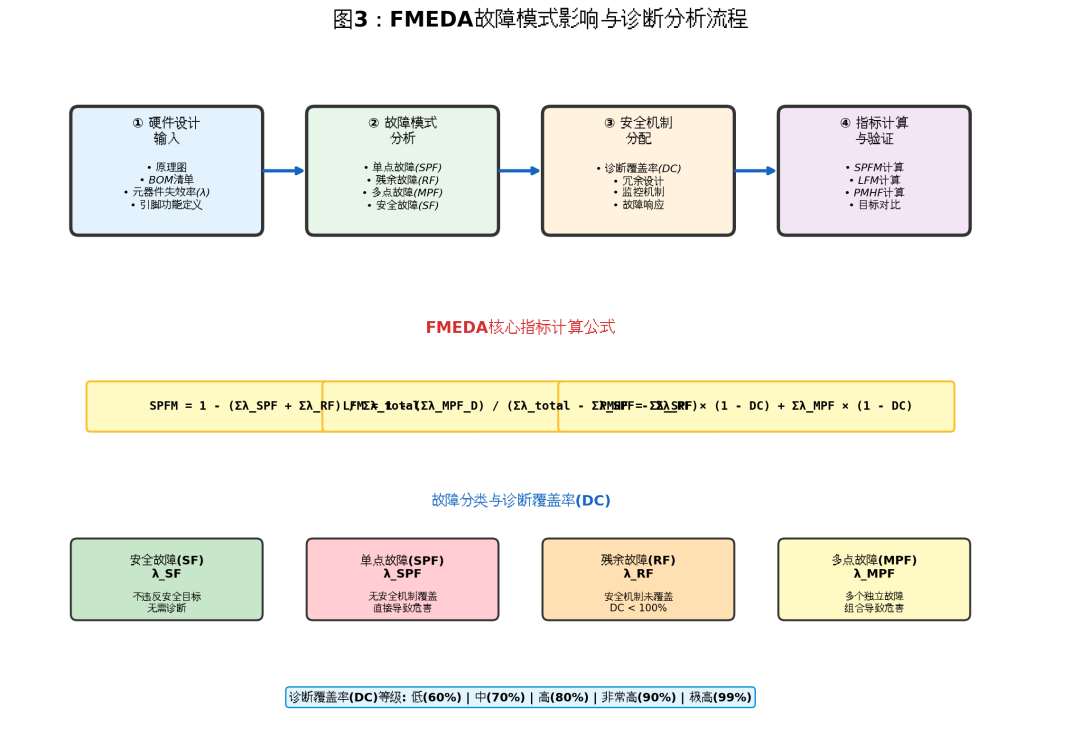

4.1 FMEDA分析流程
- 硬件设计输入 ：原理图、BOM清单、元器件失效率（λ）
- 故障模式分析 ：识别单点故障（SPF）、残余故障（RF）、多点故障（MPF）、安全故障（SF）
- 安全机制分配 ：为每个故障模式分配诊断覆盖率（DC）
- 指标计算与验证 ：计算SPFM、LFM、PMHF，与目标值对比
4.2 核心指标计算公式
4.3 故障分类
4.4 诊断覆盖率（DC）等级
05

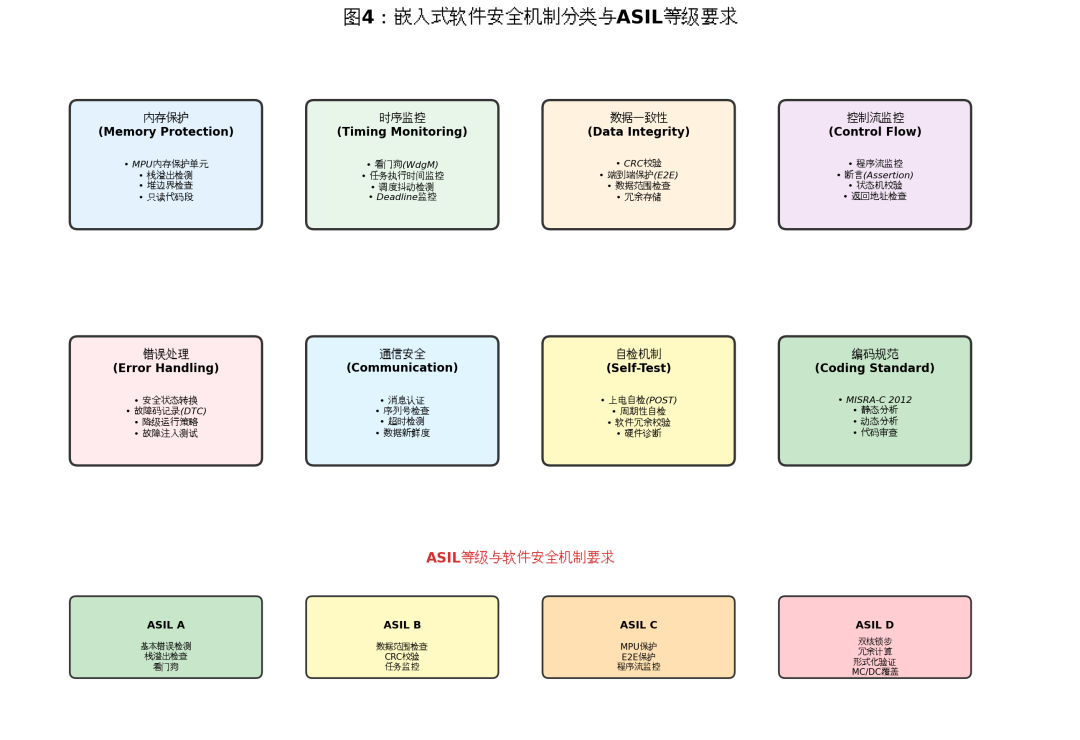

嵌入式软件安全机制
ISO 26262 Part 6定义了软件级安全要求，ASIL等级越高，安全机制越严格 ：

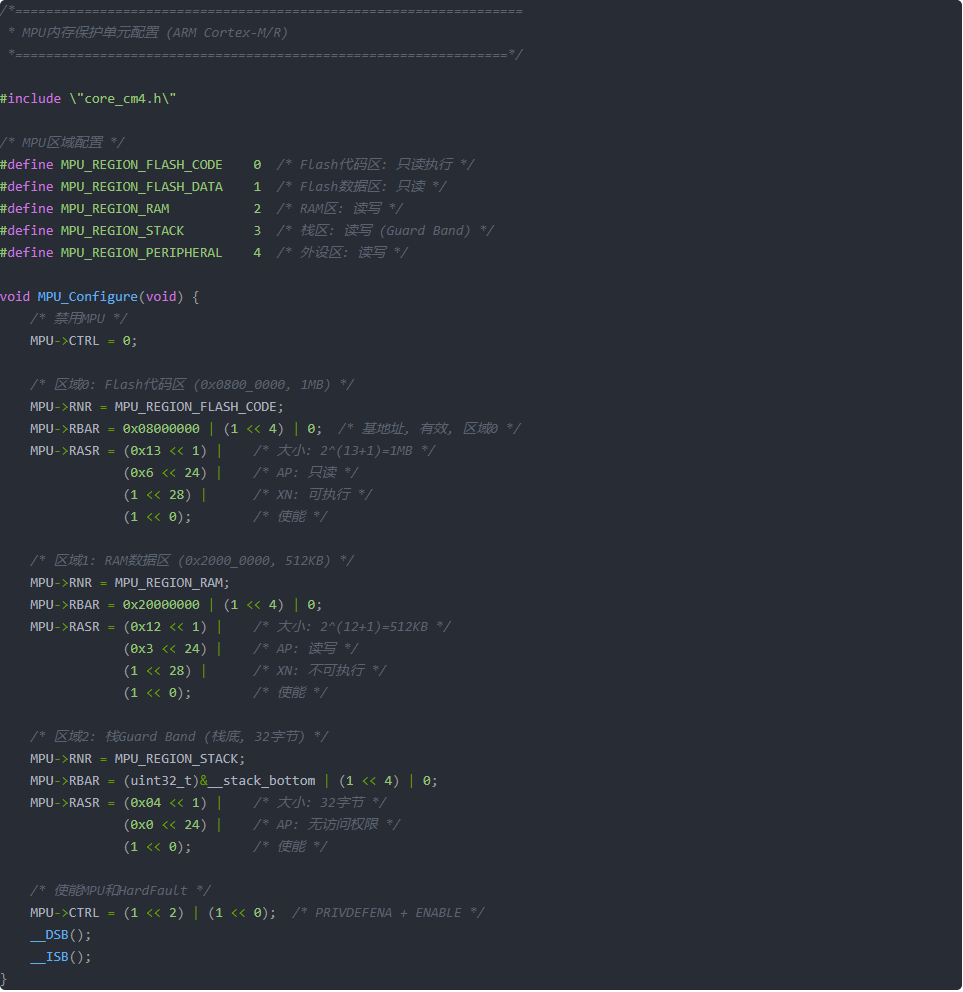

5.1 内存保护（Memory Protection）

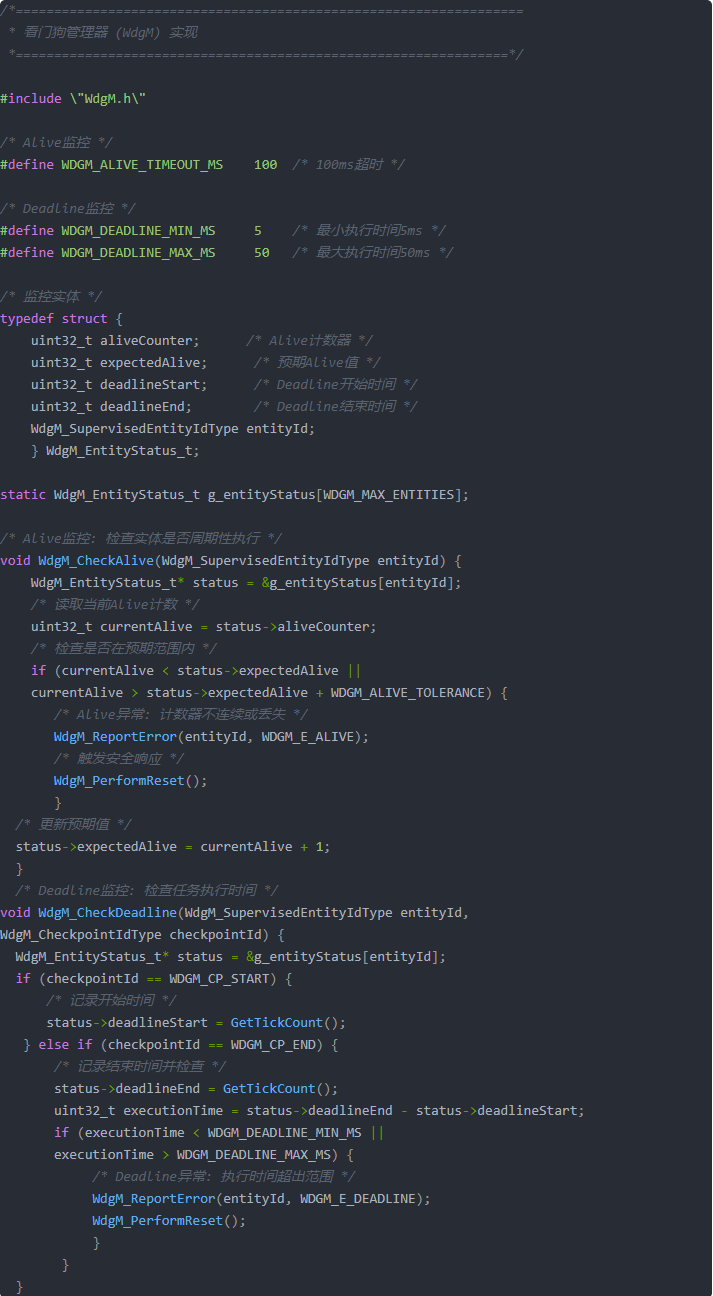

5.2 时序监控（Timing Monitoring）

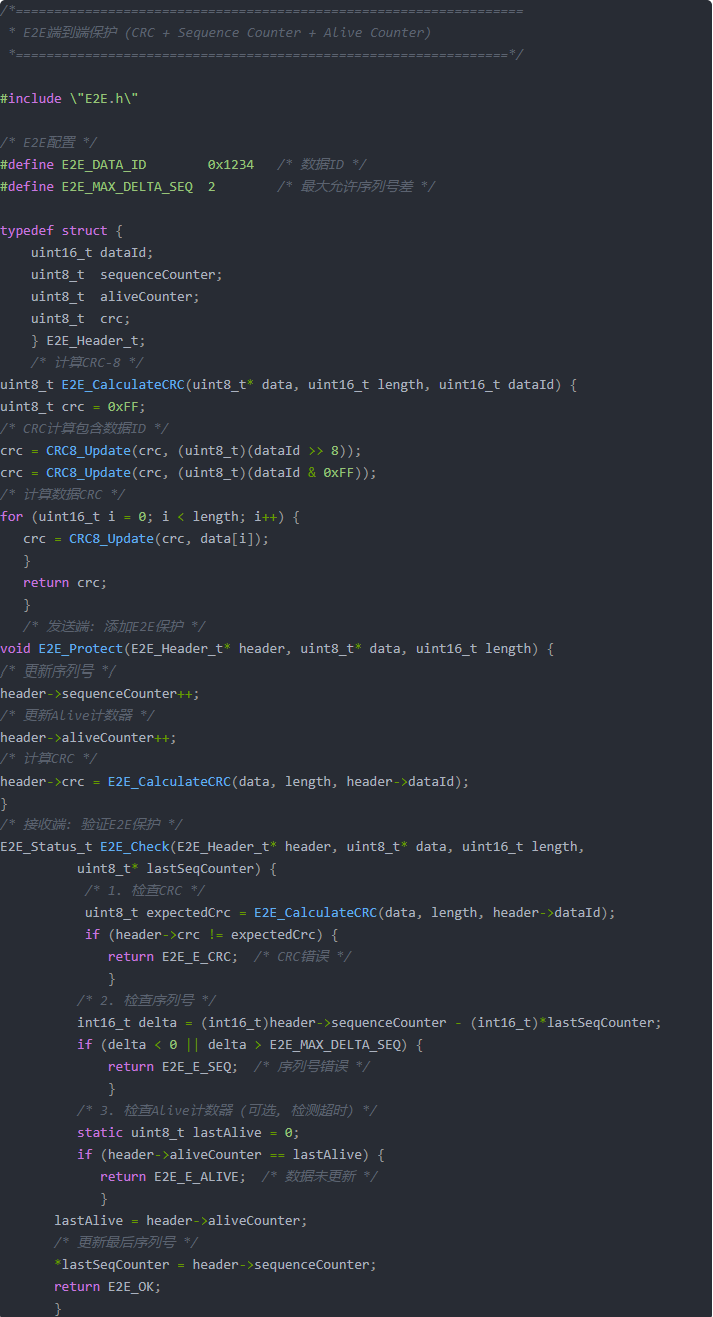

5.3 数据一致性保护（E2E）
06

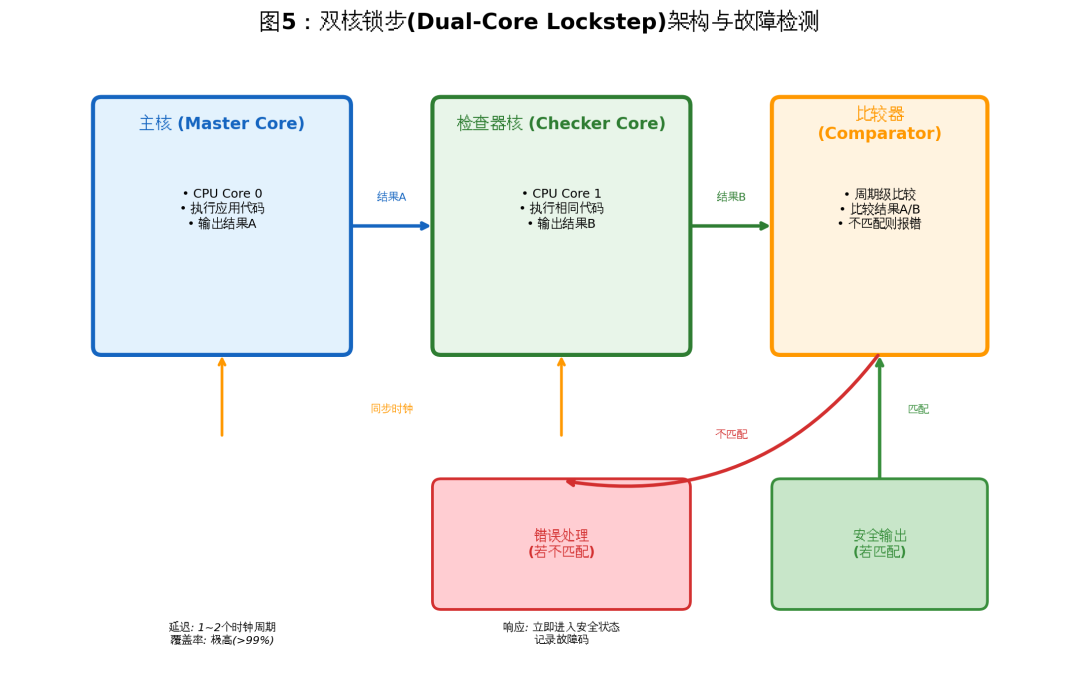

双核锁步：ASIL-D的终极武器
对于ASIL-D级功能安全，双核锁步（Dual-Core Lockstep）是最强大的硬件安全机制 ：
6.1 工作原理
- 主核（Master Core） ：执行应用代码，输出结果A
- 检查器核（Checker Core） ：执行完全相同的代码，输出结果B
- 比较器（Comparator） ：每个时钟周期比较结果A和B
- 故障检测 ：若A≠B，立即触发安全响应（进入安全状态、记录故障码）
6.2 关键特性

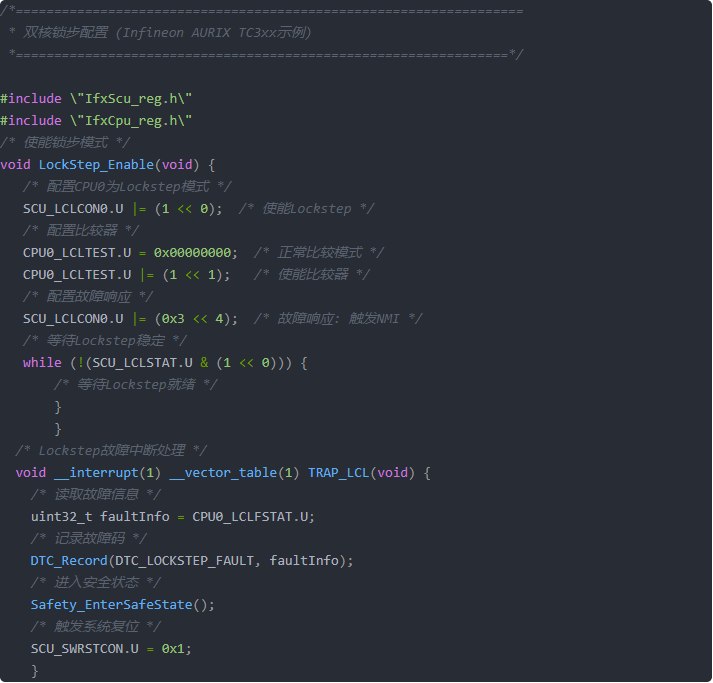

6.3 嵌入式实现
07

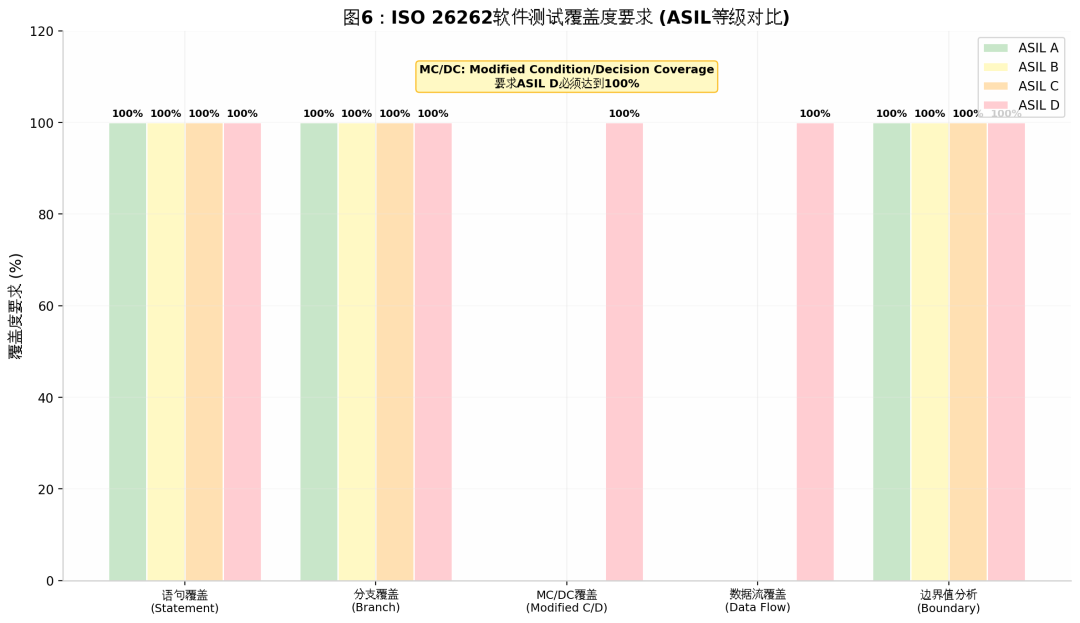

软件测试覆盖度要求
ISO 26262 Part 6对不同ASIL等级的软件测试提出了明确的覆盖度要求 ：

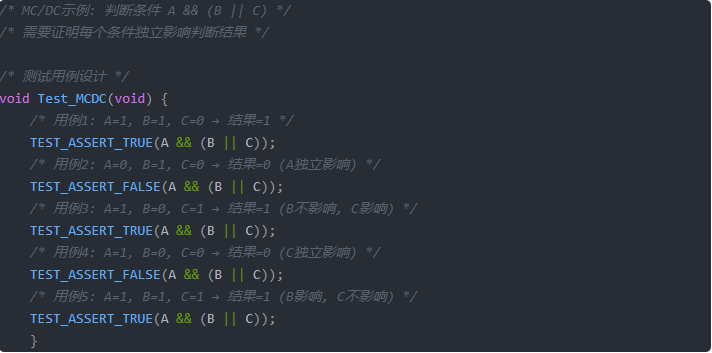

MC/DC（Modified Condition/Decision Coverage） 是ASIL-D的”终极考验”：
08

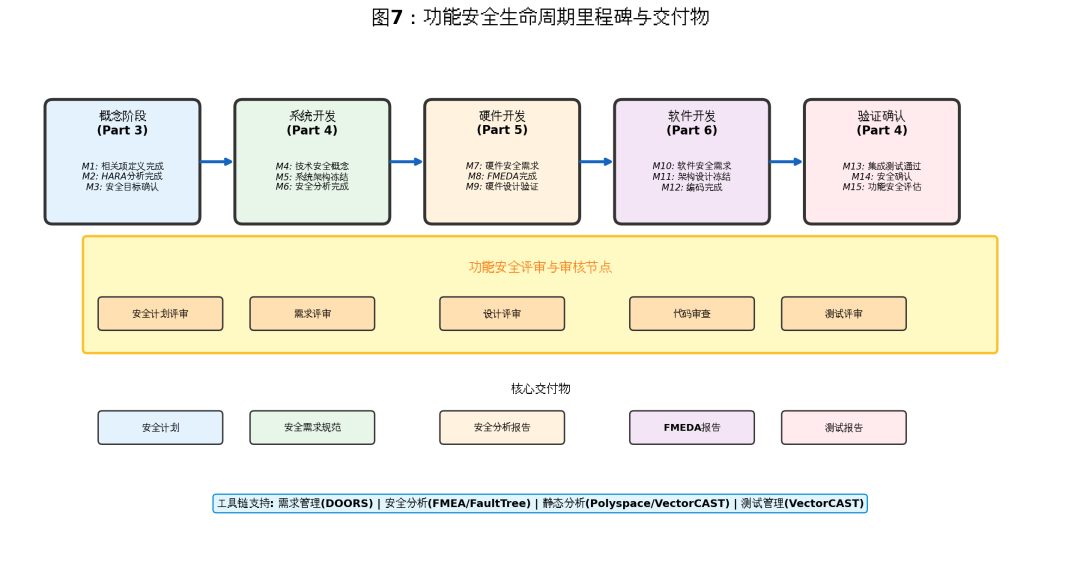

功能安全生命周期与里程碑
8.1 关键里程碑

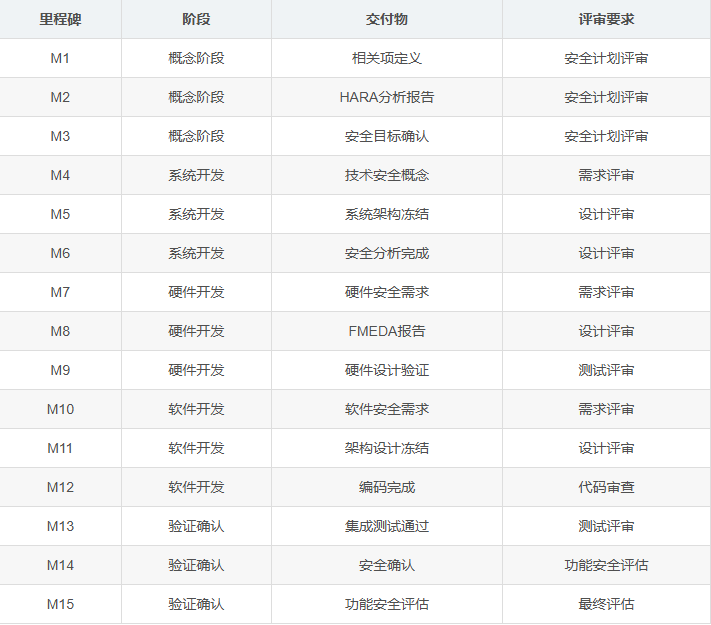

8.2 工具链支持
09
常见问题与最佳实践
Q1：ASIL等级可以分解吗？
可以 。ISO 26262 Part 9定义了ASIL分解原则：
- ASIL D → ASIL B(D) + ASIL B(D)
- ASIL C → ASIL A© + ASIL A©
- 分解后的两个要素必须 充分独立 （无共因故障、无级联故障）
Q2：QM与ASIL A的区别？
QM（Quality Management） 表示仅满足质量管理要求，无功能安全要求。 ASIL A 是最低的功能安全等级，仍需满足SPFM≥60%、LFM≥60%的指标。
Q3：如何降低ASIL等级？
策略 ：
- 安全机制 ：增加诊断覆盖率，将SPF转为MPF
- 冗余设计 ：双通道架构，单通道故障不导致危害
- 分解 ：将功能分配到两个独立要素
- 场景限制 ：通过设计限制危害场景的暴露率
Q4：鸿蒙/OpenHarmony如何支持功能安全？
路径 ：
- 内核安全 ：OpenHarmony LiteOS-M支持MPU、TrustZone
- 通信安全 ：分布式软总线集成E2E保护
- 工具链 ：静态分析、形式化验证工具适配
- 认证 ：通过ISO 26262 ASIL-B/D认证
