从 UART 焊到拆 Flash：TP-Link TL-WR841N 硬件逆向深潜
一台二手 TP-Link TL-WR841N v13，如何从密封外壳走到 UART root、tftp / SPI 抽固件，再到 U-Boot 逆向。
r0keb · 2025-11-15
目标机：TL-WR841N v13
作者选了一台在电商平台上很常见的老款家用路由——TP-Link TL-WR841N（本人这台是较早的 v13，二手入手）。研究目标很明确：从零拆机，走到物理抽固件，并把 U-Boot 与内部二进制摸一遍。
图 1：目标路由正面。

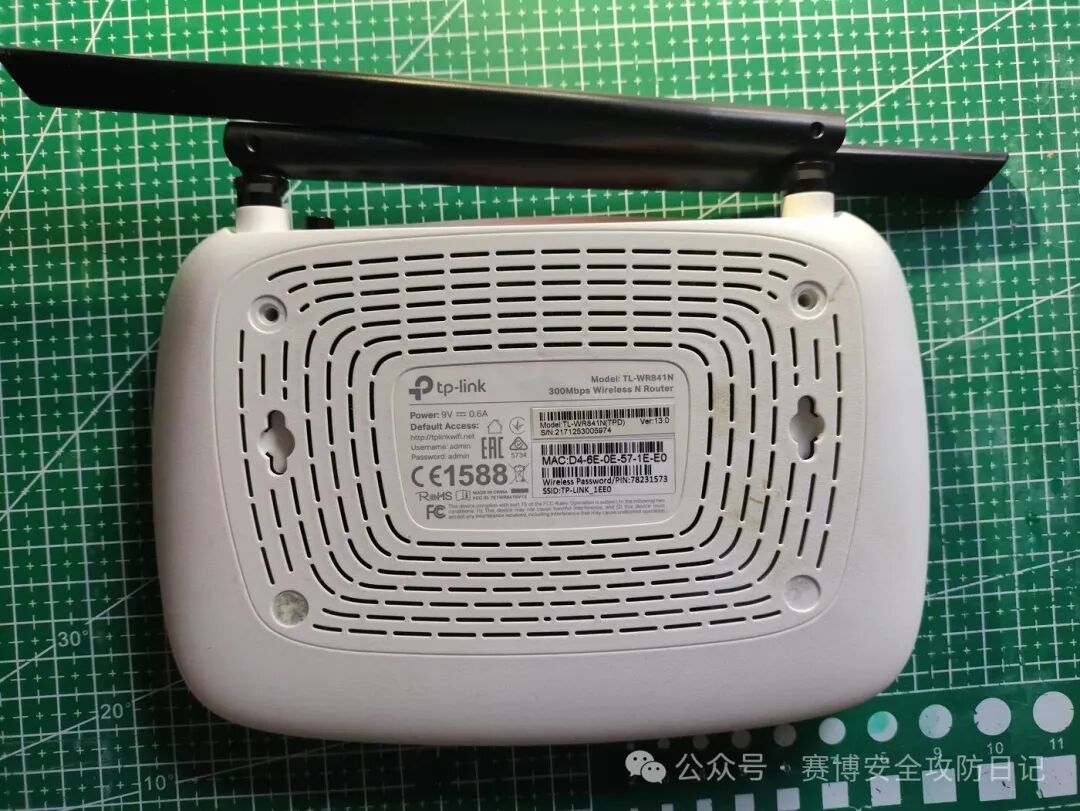

图 2：背面接口与铭牌区。

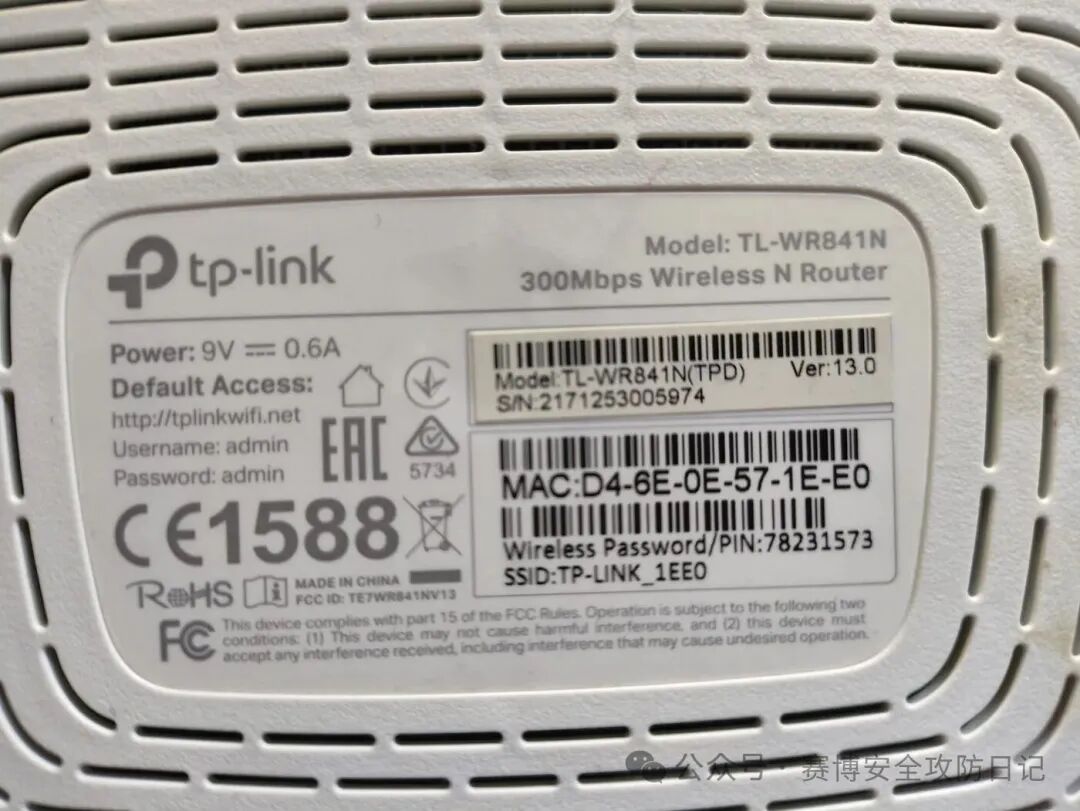

图 3：铭牌上的型号与序列号。
拆机足迹：MT7628NN + SPI Flash
撬开外壳后，板子上最醒目的是矩形 RAM 与方形 SoC。

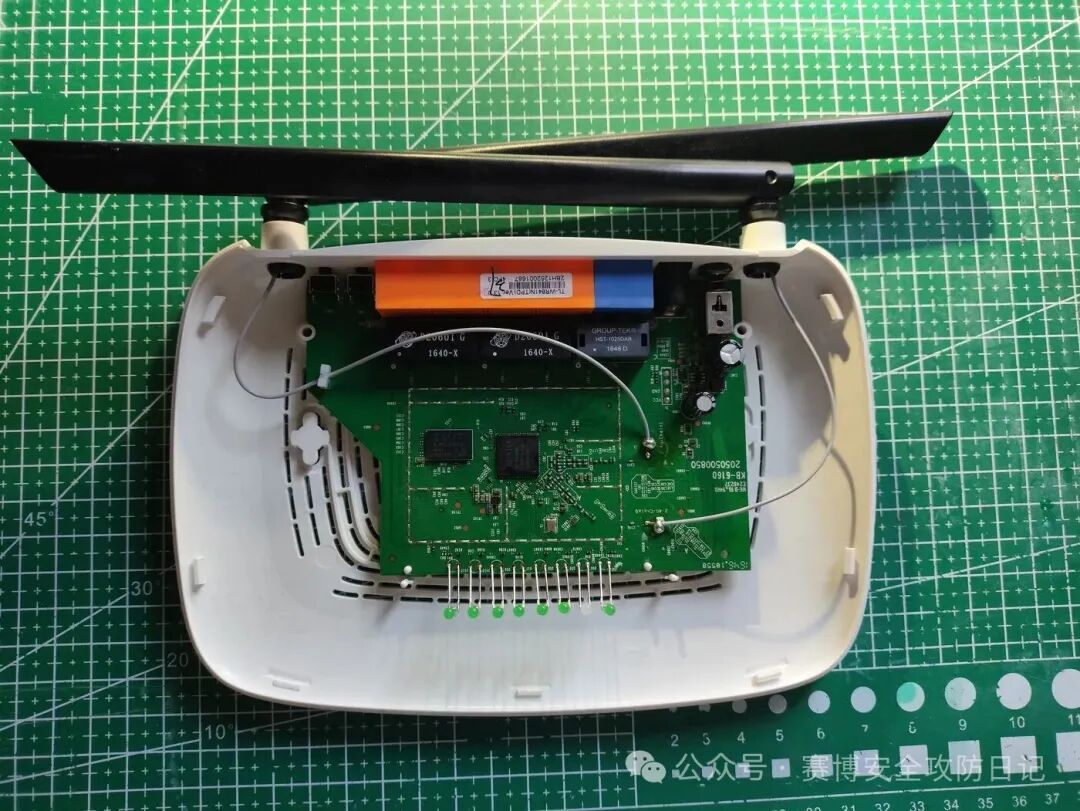

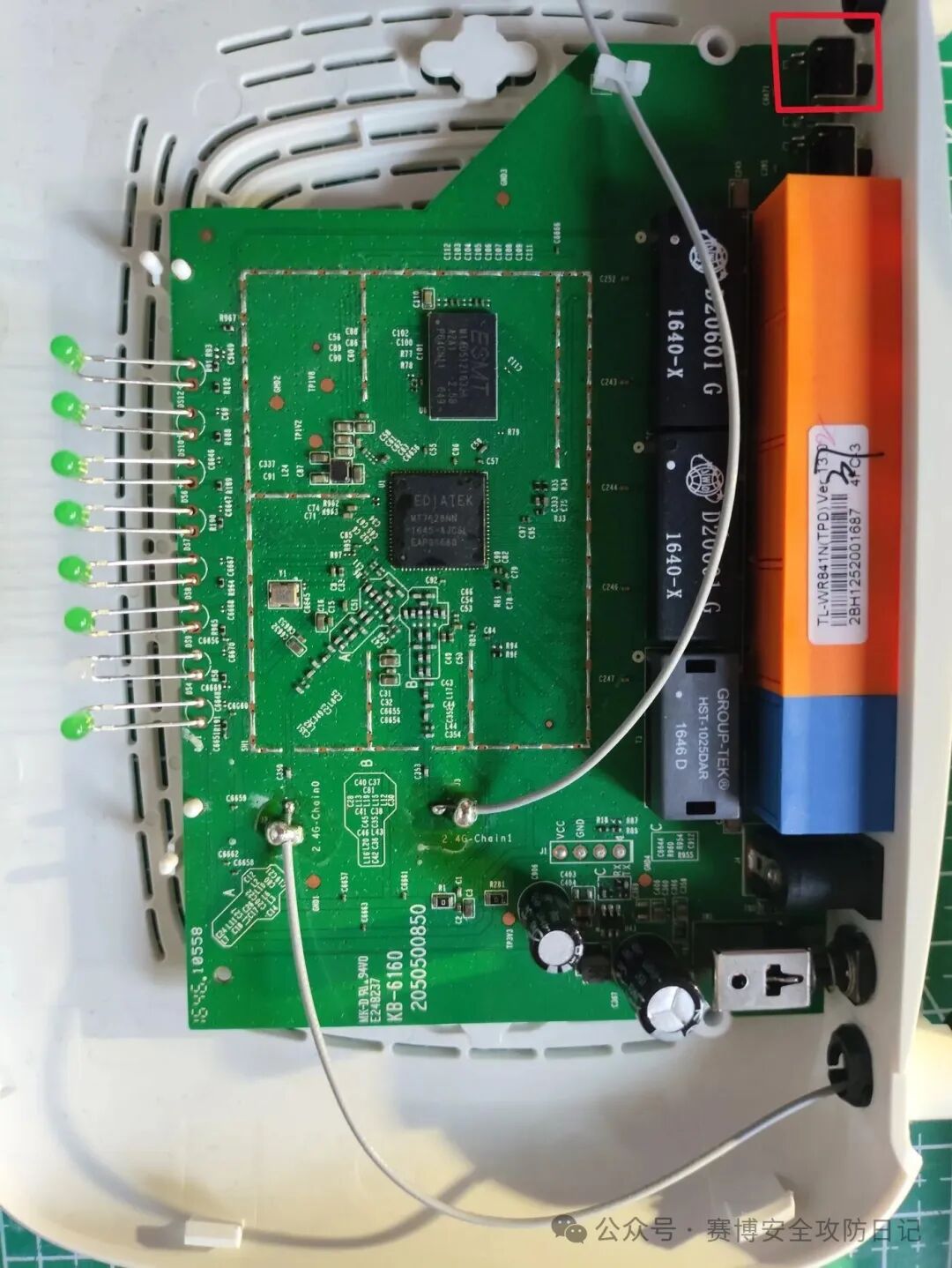

图 4：拆开后的主板全貌。

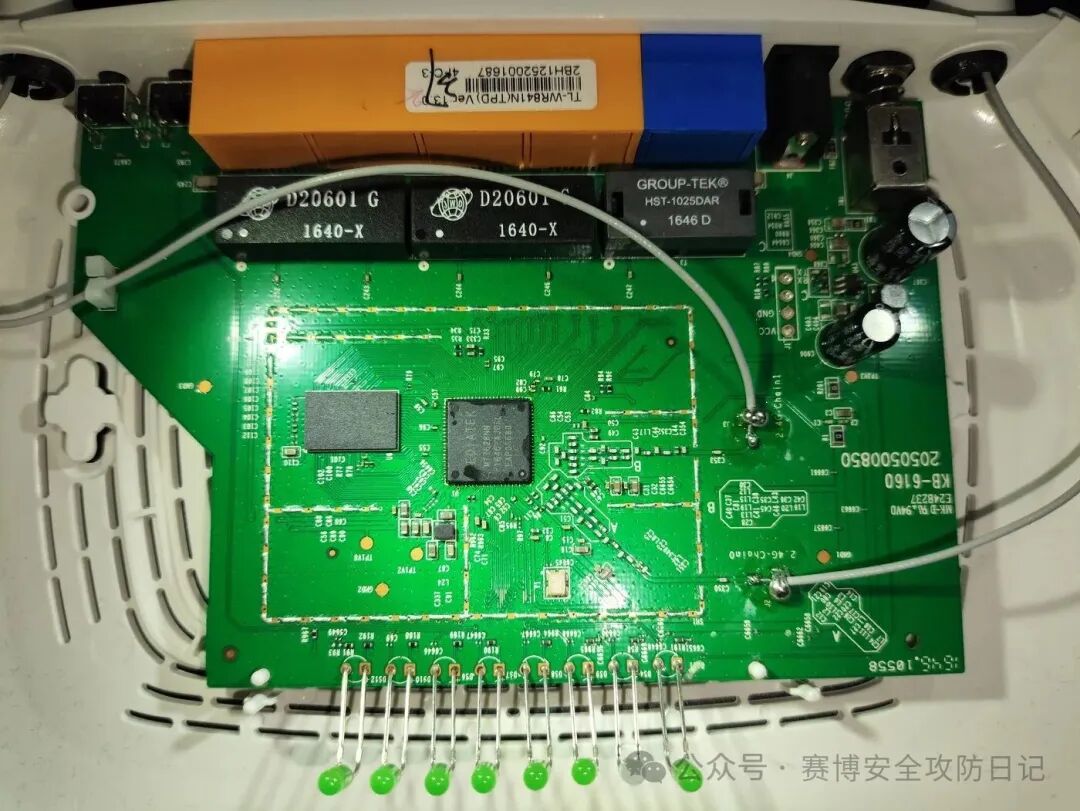

图 5：主板特写。

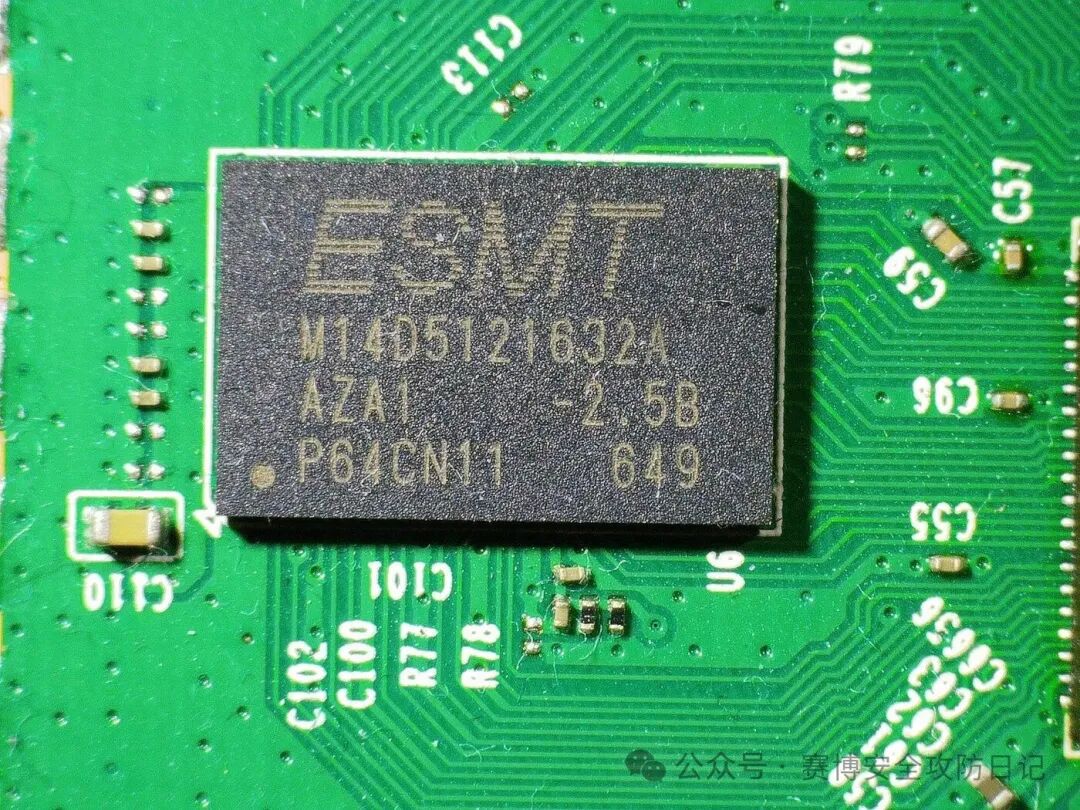

RAM 本身不是这次重点，但丝印与料号仍建议记下来——信息越多越好。
图 6：板载 RAM。

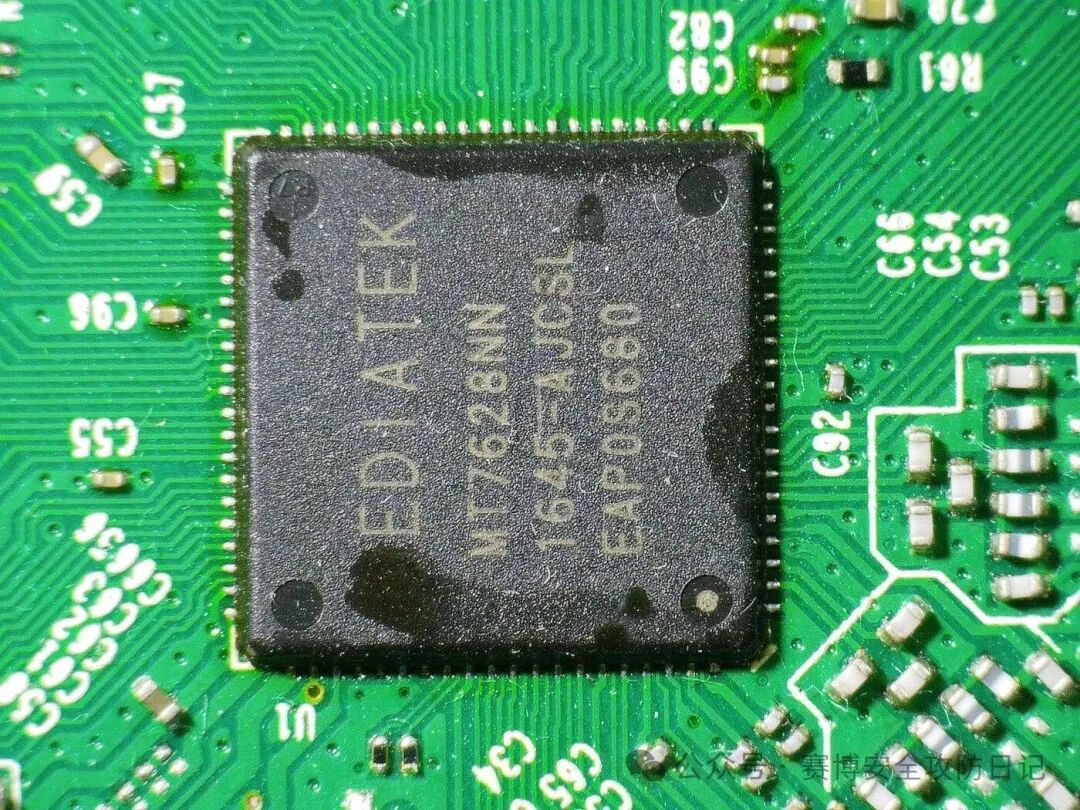

CPU 一侧是 MediaTek MT7628NN：
图 7：MediaTek SoC。

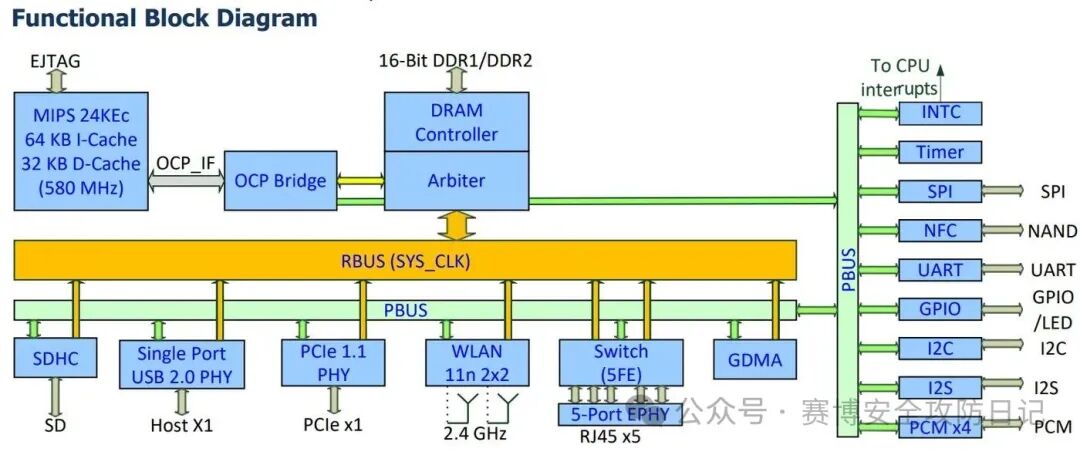

图 8：MT7628NN datasheet 摘要。

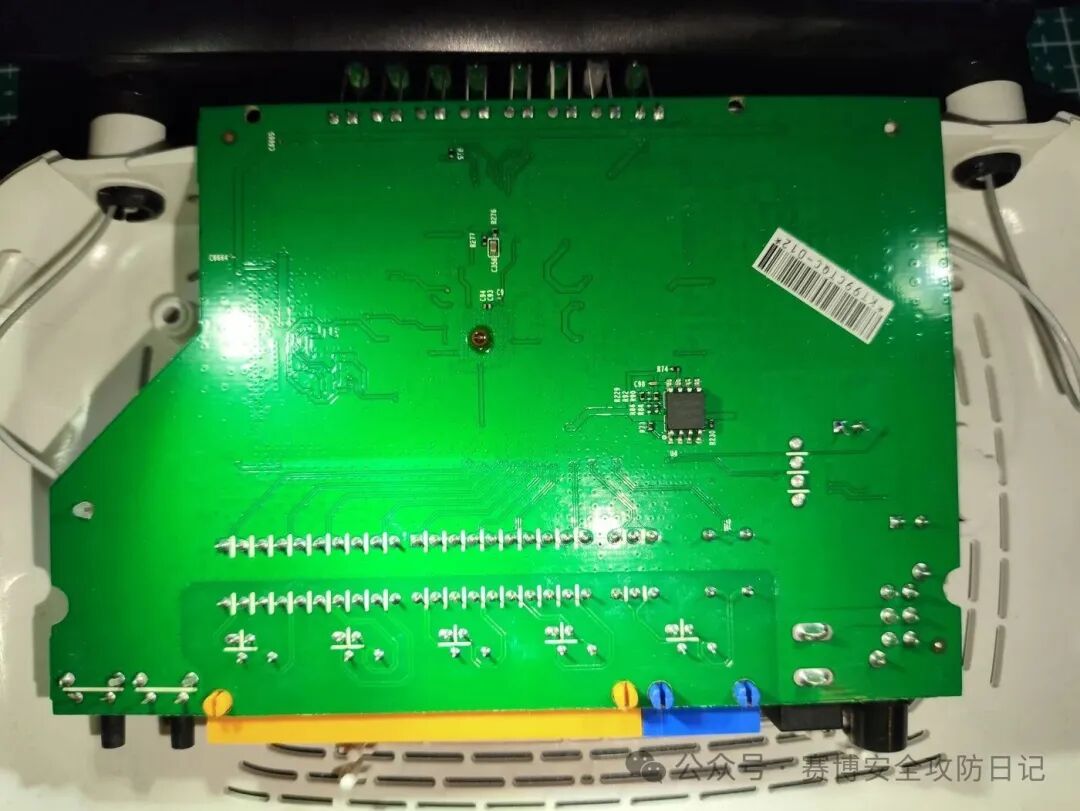

翻到板子另一面，负责装系统的 SPI Flash 露了出来：
图 9：板背面的 SPI Flash。

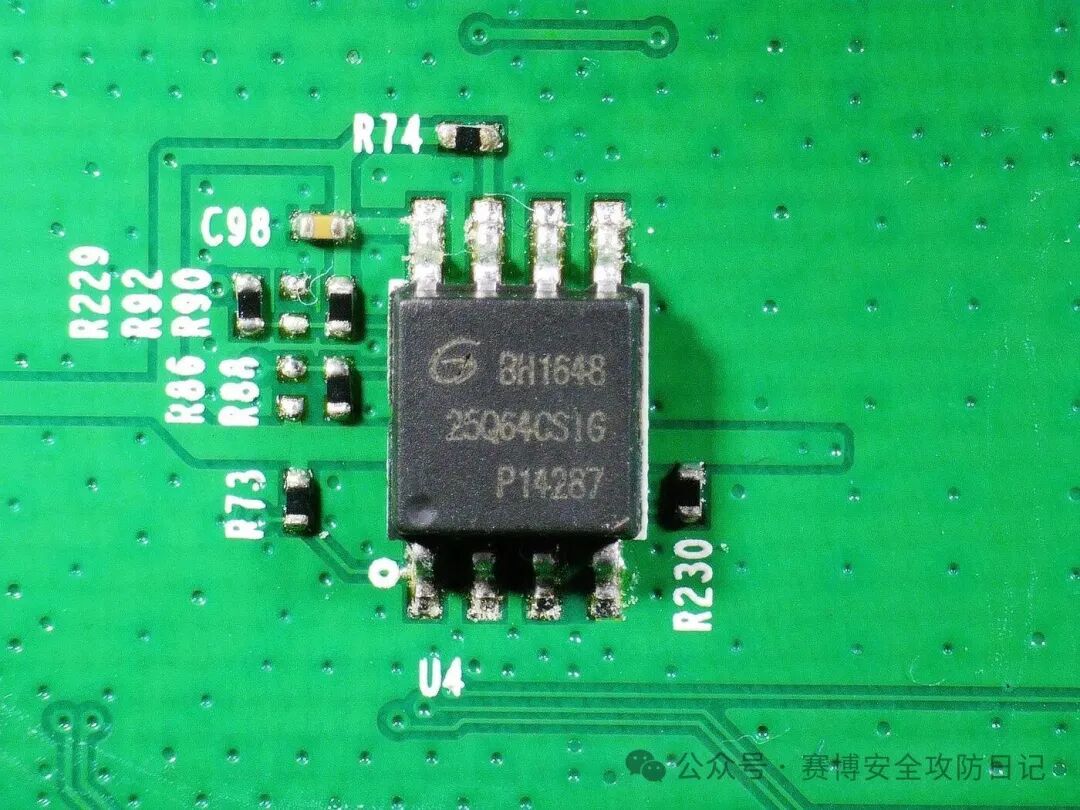

特写丝印为 25Q64CS1G（GD25Q64 一类 64 Mbit 料），后面抽固件会再碰它。
图 10：Flash 丝印 25Q64CS1G。
找 UART：万用表确认 GND / TX / RX

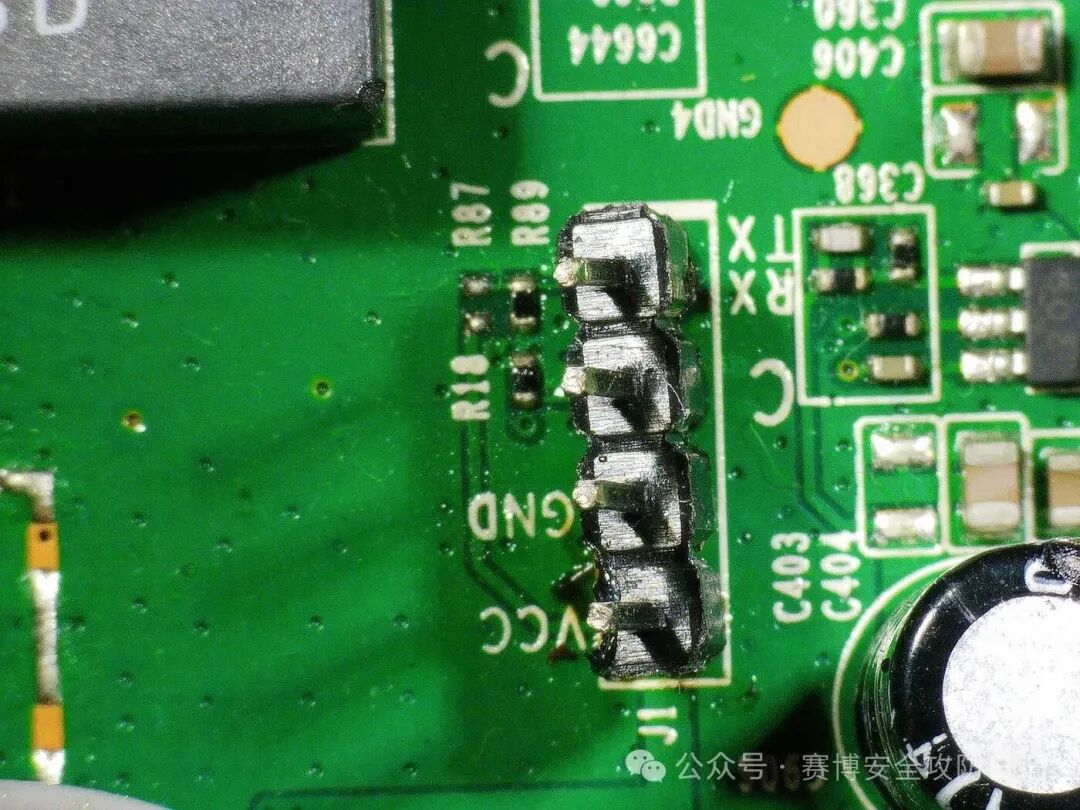

板边有一组很像调试口的焊盘：

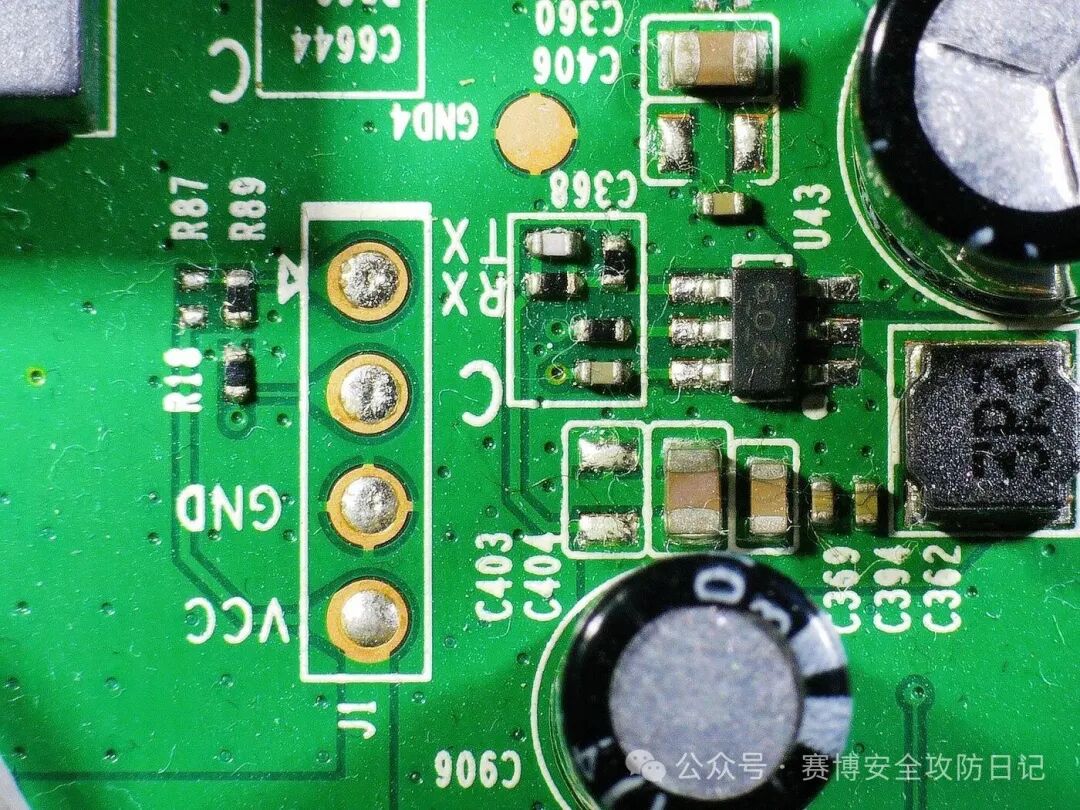

图 11：疑似 UART 调试焊盘。
即便板子上标了 GND，作者仍用万用表对已知地（网口金属外壳等）复核：

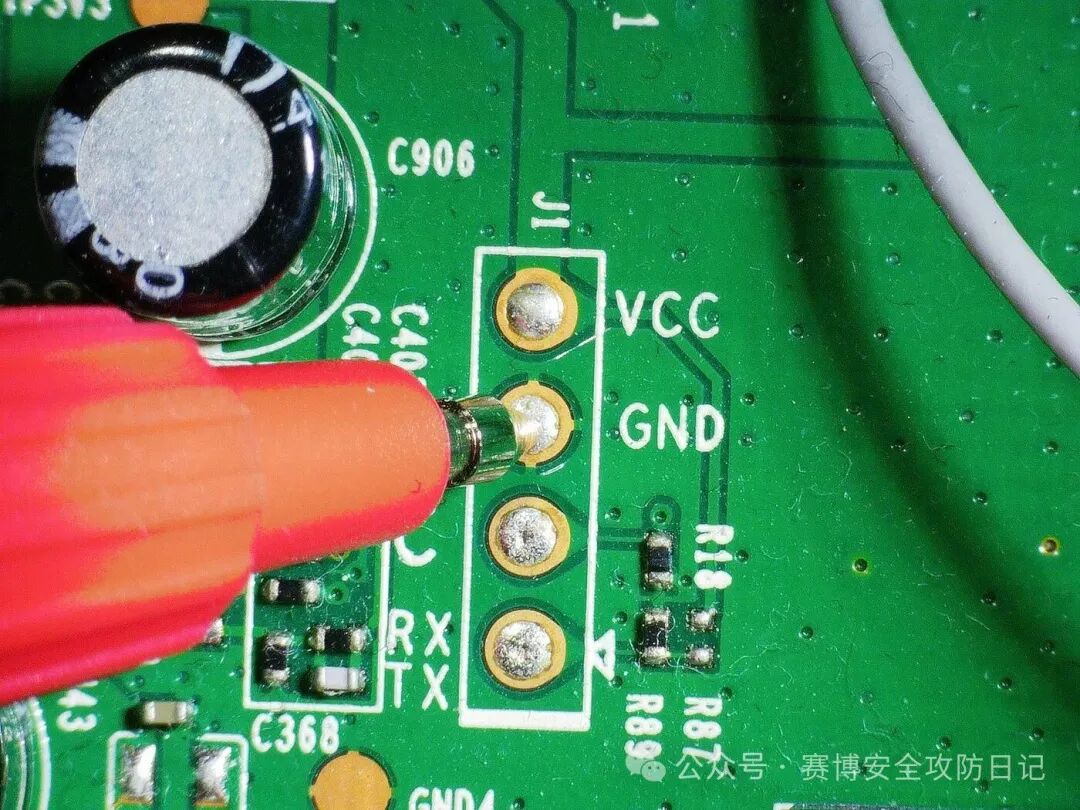

图 12：确认 GND。
图 13：以连接器外壳作参考地。
上电后，RX 侧能看到启动时的数据抖动，TX 侧相对安静——这是典型的「设备在说话、主机还没接回去」的串口特征。
串口协议速览
UART 是异步串行协议：双方约定波特率（常见 115200 等），用起始位对齐，没有单独时钟线。设备互联时务必 GND 对 GND，TX 交叉接 RX。

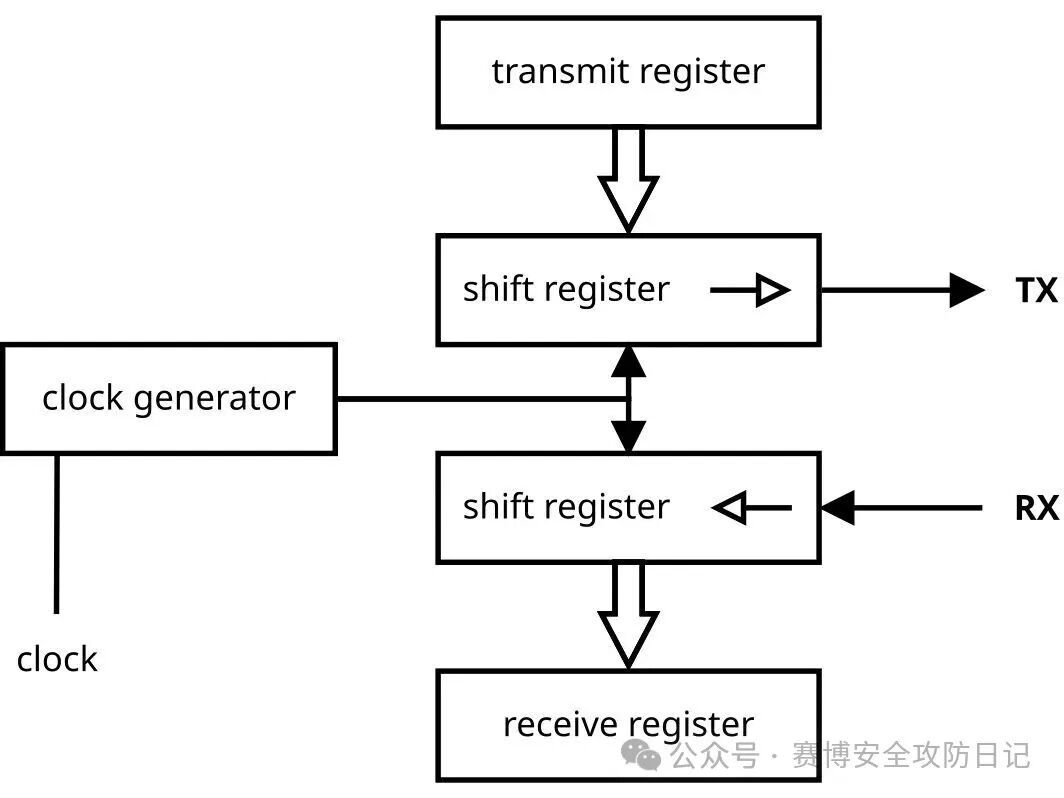

图 14：UART 帧结构示意。

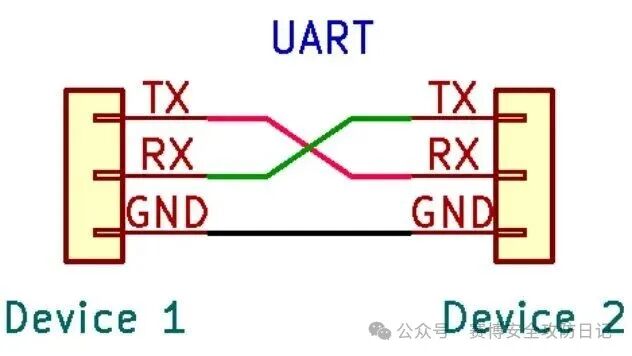

图 15：TX/RX 交叉连接示意。
图 16：接线关系示意。
接上串口：TX 侧先听启动日志
作者先用逻辑分析仪听 TX 输出：
图 17：逻辑分析仪接到 UART TX。

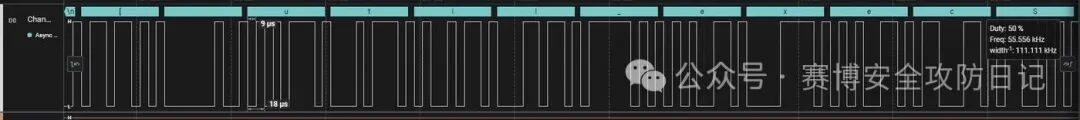

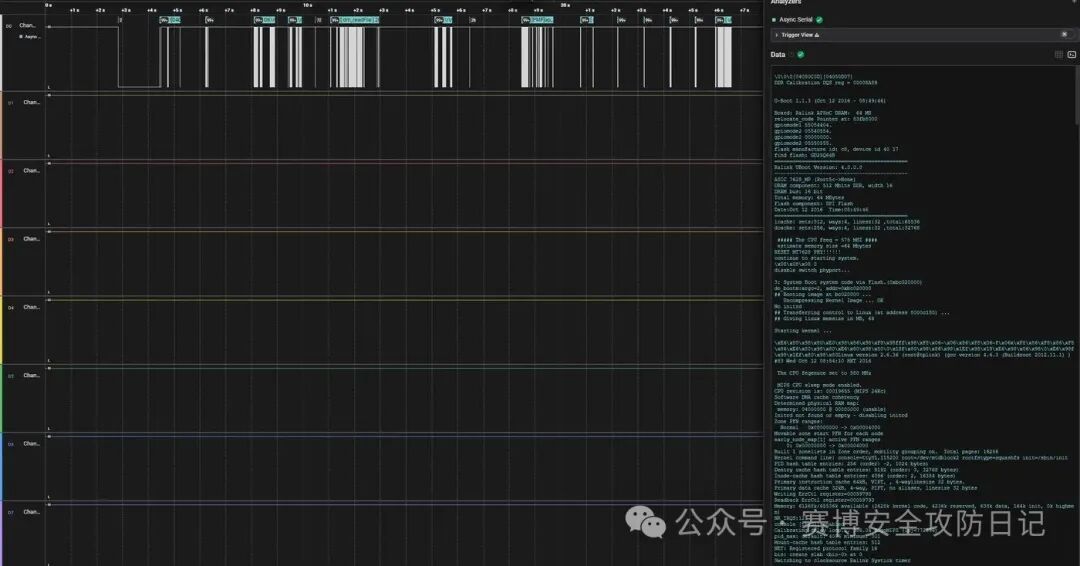

图 18：Logic 2 中的串口波形。
解码后能看到完整的 U-Boot / 内核启动信息（去掉开头脏字节后），例如：
DDR Calibration DQS reg = 00008A89
U-Boot 1.1.3 (Oct 12 2016 - 08:49:46)
Board: Ralink APSoC DRAM: 64 MB
...
The CPU feqenuce set to 580 MHz
MIPS CPU sleep mode enabled.
（完整启动日志很长，此处只保留代表性片段。）

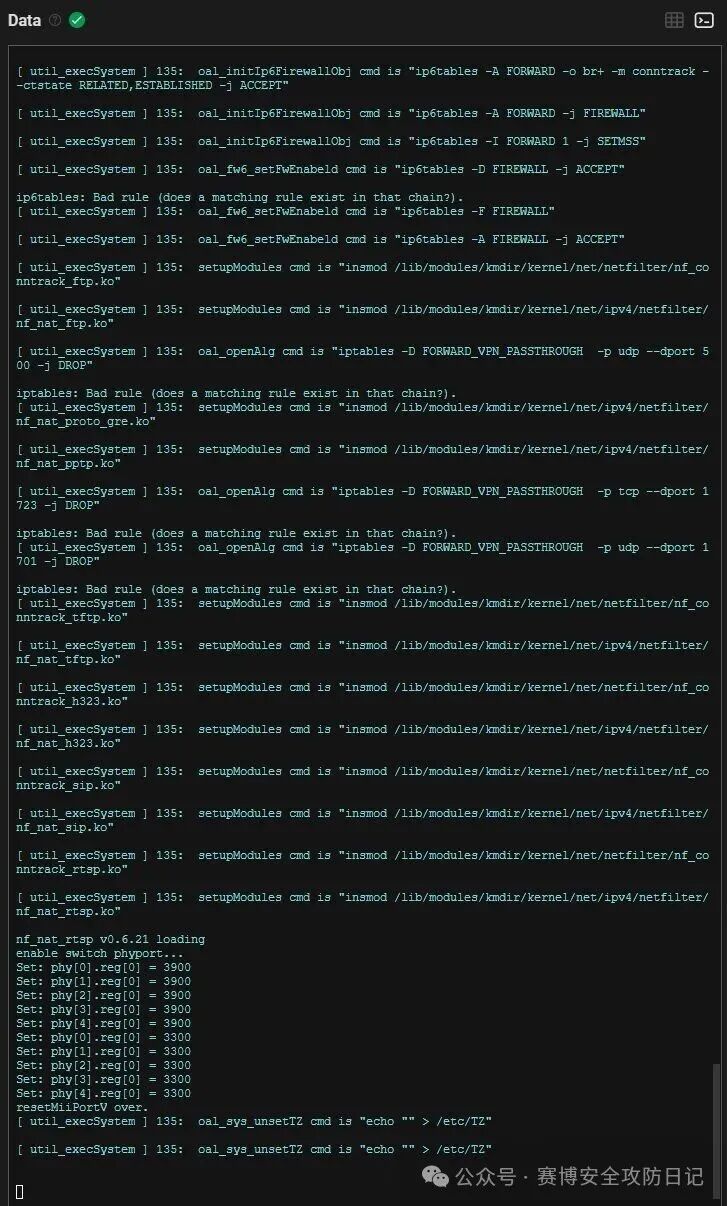

图 19：分析仪里看到的 UART 数据流。
RX 接回去：USB-TTL 直接拿到 shell
换 3.3V UART-TTL USB（该适配器支持 5V/3.3V，通信选 3.3V），飞线接到 RX/TX/GND，用串口终端（文中为 Tera Term）打开：

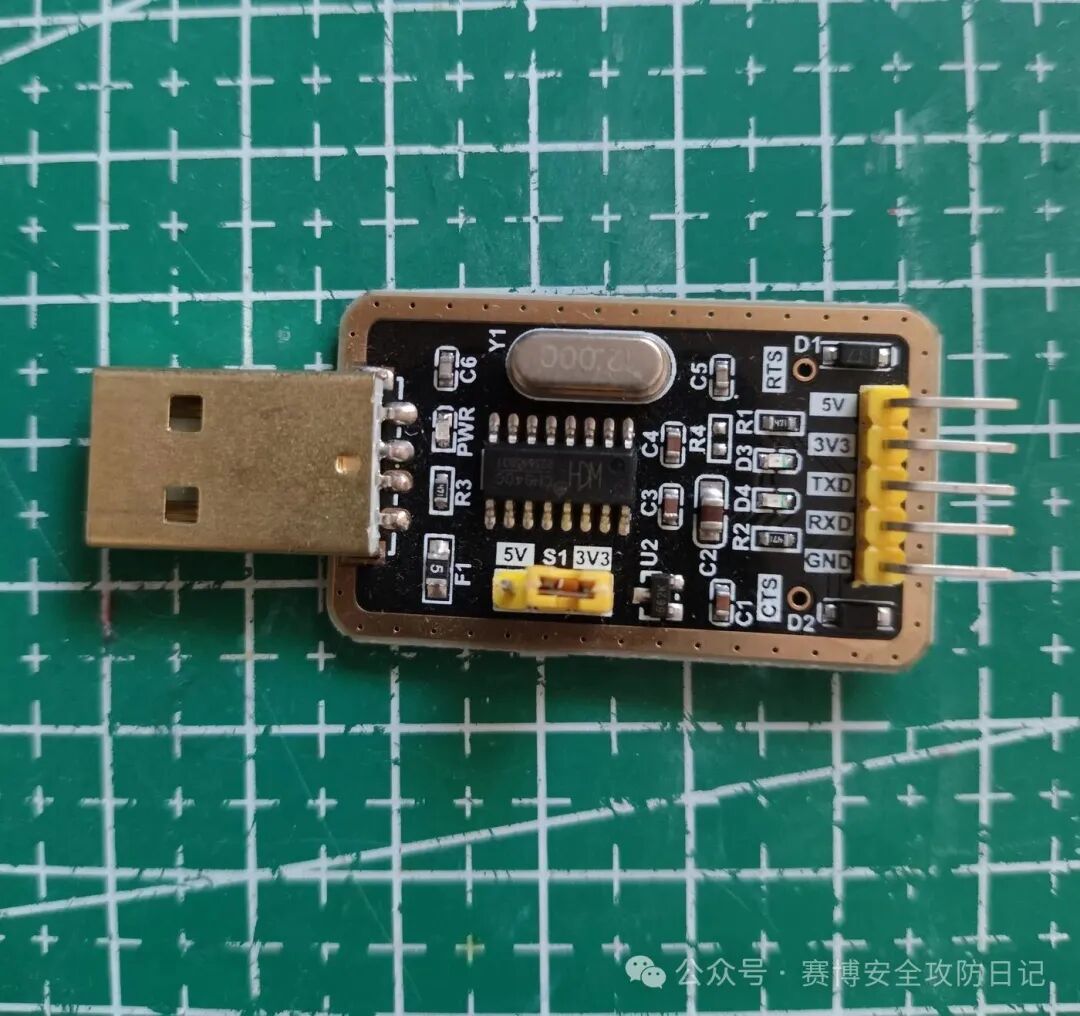

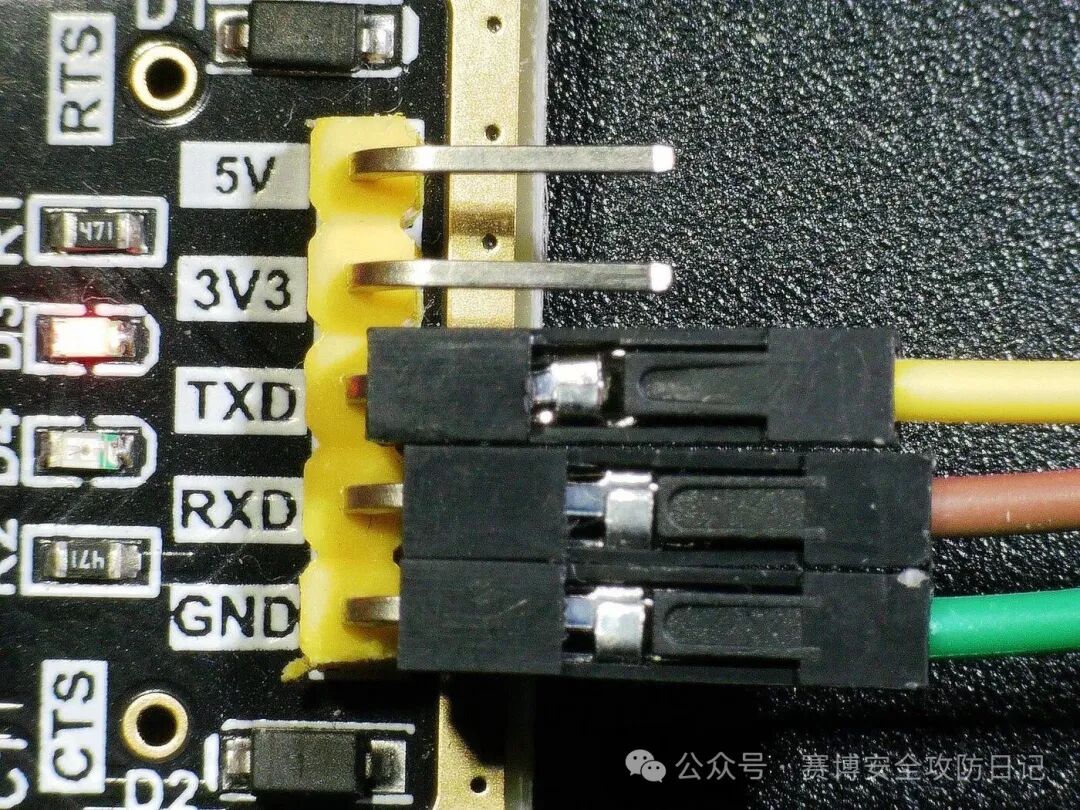

图 20：USB-TTL 适配器。

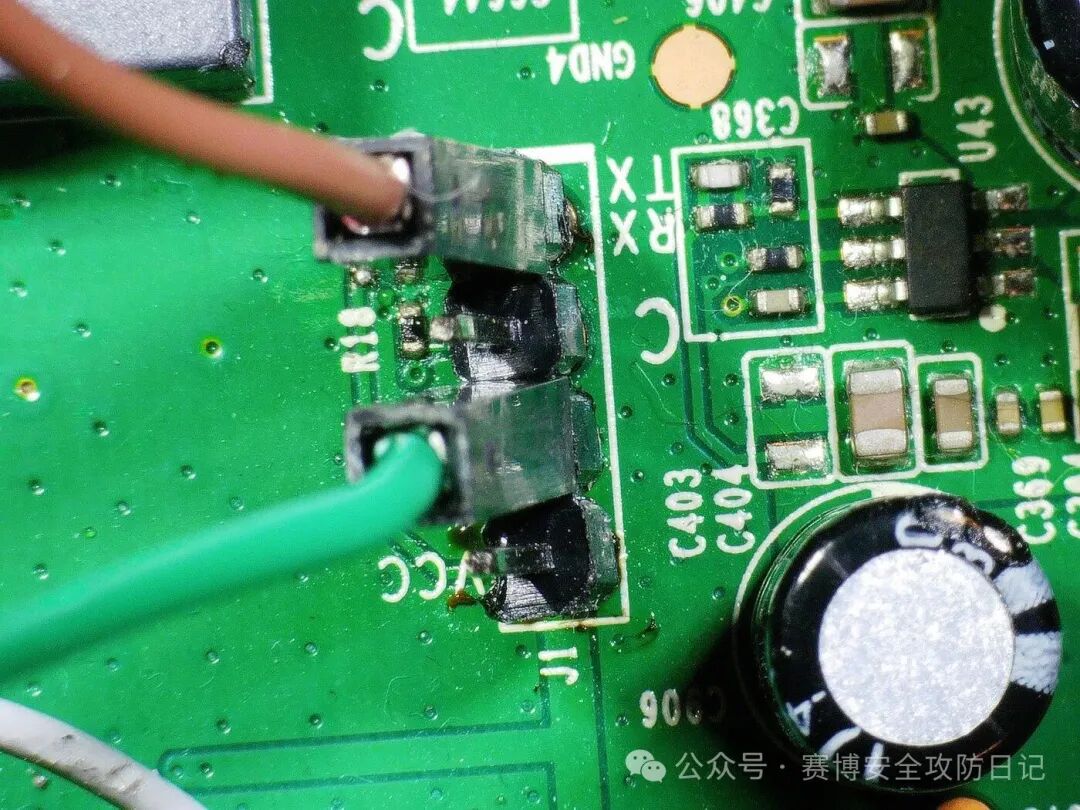

图 21：UART 飞线。
图 22：串口终端侧配置。
结果很直接——上电即有命令执行能力，复位后的启动序列同样打在串口上：
The CPU feqenuce set to 580 MHz
MIPS CPU sleep mode enabled.
CPU revision is: 00019655 (MIPS 24Kc)
...
~ #

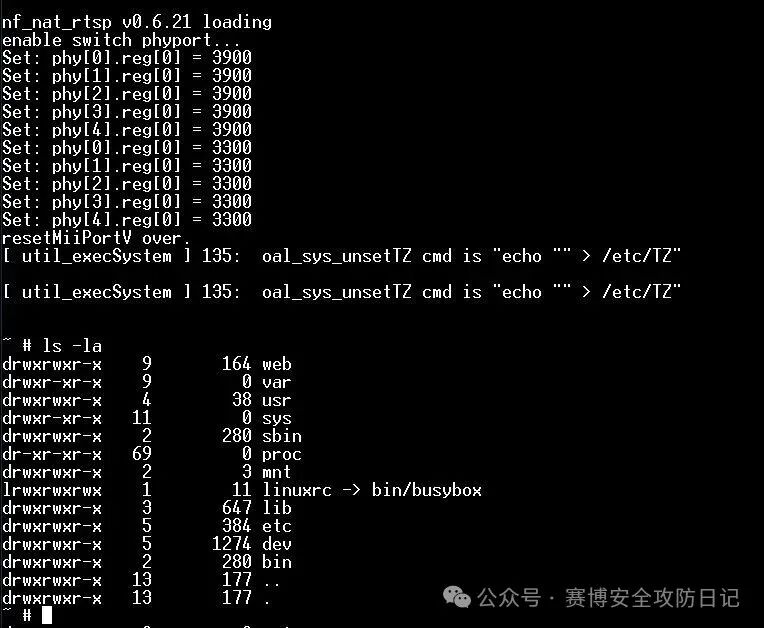

图 23：串口已进入交互 shell。
机内逛一圈：BusyBox、弱口令与开放端口
控制台命令集很瘦，底层是 BusyBox v1.19.2：
~ # whoami
/bin/sh: whoami: not found
~ # ls
web usr sbin mnt lib dev
var sys proc etc bin ...
枚举时撞到无线配置文件 Wireless/RT2860AP/RT2860AP.dat，里面有完整的路由器配置；机身背面贴纸本身也印了默认无线口令。关联成功时串口还会打出 WPA2/AES 相关日志。
/var/passwd 里是 md5crypt 哈希。作者用 john 跑字典后还原为极弱口令 1234——防御视角下，这几乎等于「出厂口令没改」的典型风险：
/var # cat passwd
admin:$1$$iC.dUsGpxNNJGeOm1dFio/:0:0:root:/:/bin/sh
dropbear:x:500:500:dropbear:/var/tmp/dropbear:/bin/false
/bin/login 用 admin / 上述口令可再登一次，但此时串口本身已经是特权 shell，意义不大。
从电脑侧对 192.168.0.1 做端口扫描，能看到陈旧且风险面偏大的服务（HTTP、Dropbear SSH 等）。作者也注明：BusyBox、httpd、Dropbear 上都有大量公开历史问题可跟进做防御排查。
系统脚本 info.sh 能列出进程与权限；mount 显示根是只读 squashfs，/var 可写——后面传二进制、抽分区都靠这块可写空间。
图 24：Web 界面里的固件 / 硬件版本。
管理页显示固件很老：
Firmware Version:
0.9.1 3.16 v0001.0 Build 161012 Rel.33002n
Hardware Version:
TL-WR841N v13 00000013
图 25：版本字符串特写。
抽固件：夹子读 Flash 未遂，改走 tftp
对照 Flash datasheet，先搞清引脚与读命令（文中按 SPI 读时序操作；夹具在线读是常见硬件手法）：

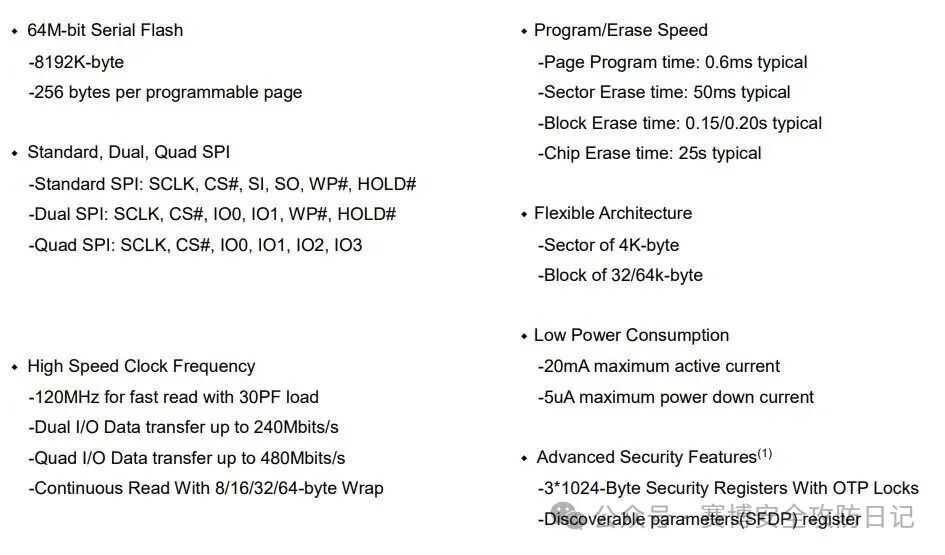

图 26：Flash 基本规格。

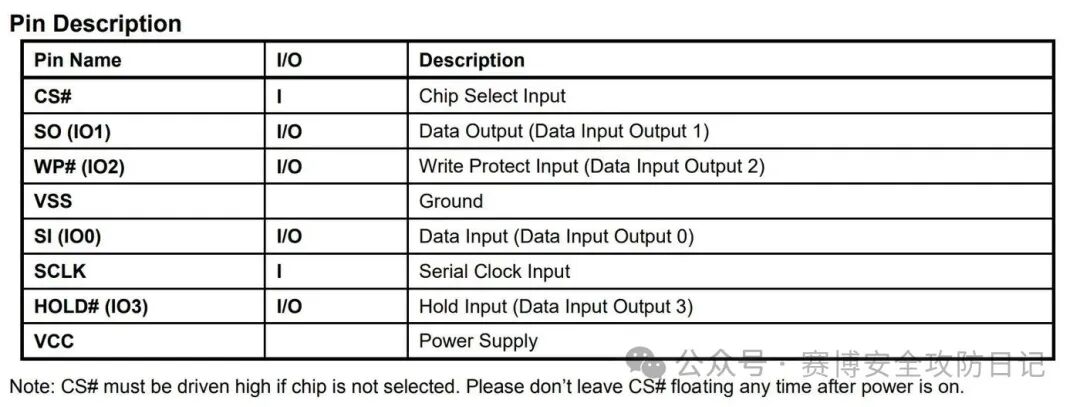

图 27：封装引脚。
图 28：读协议相关说明。

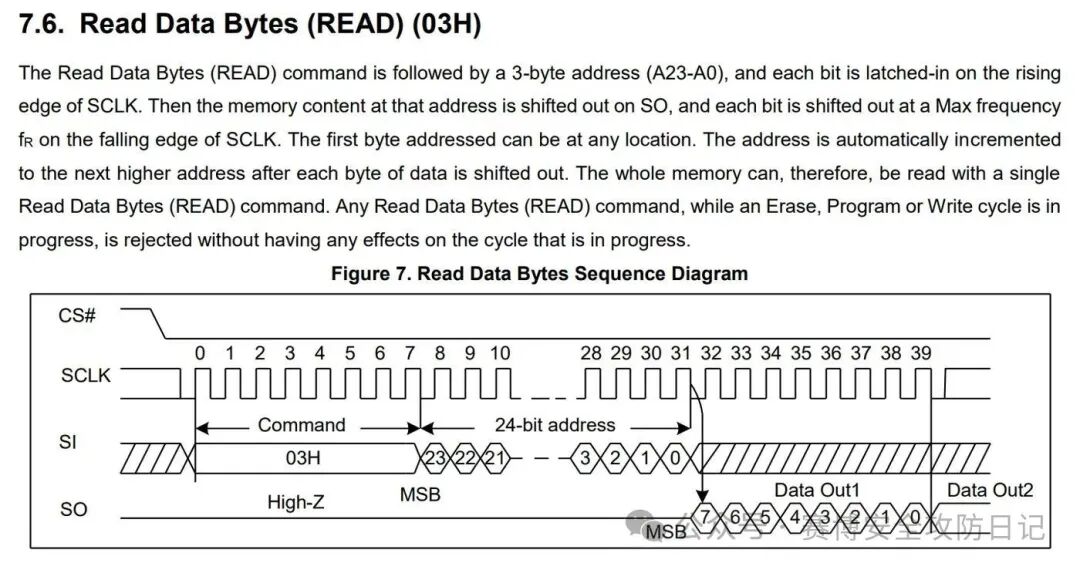

图 29：Read Data (0x03) 时序。

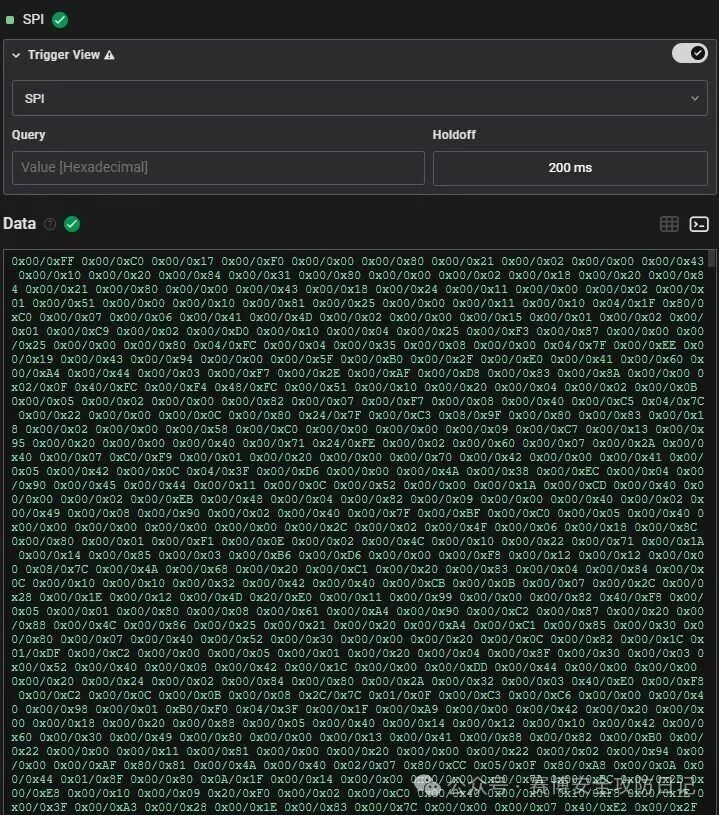

在线探针接到 Flash 脚后，逻辑分析仪能看到上电时的数据活动：

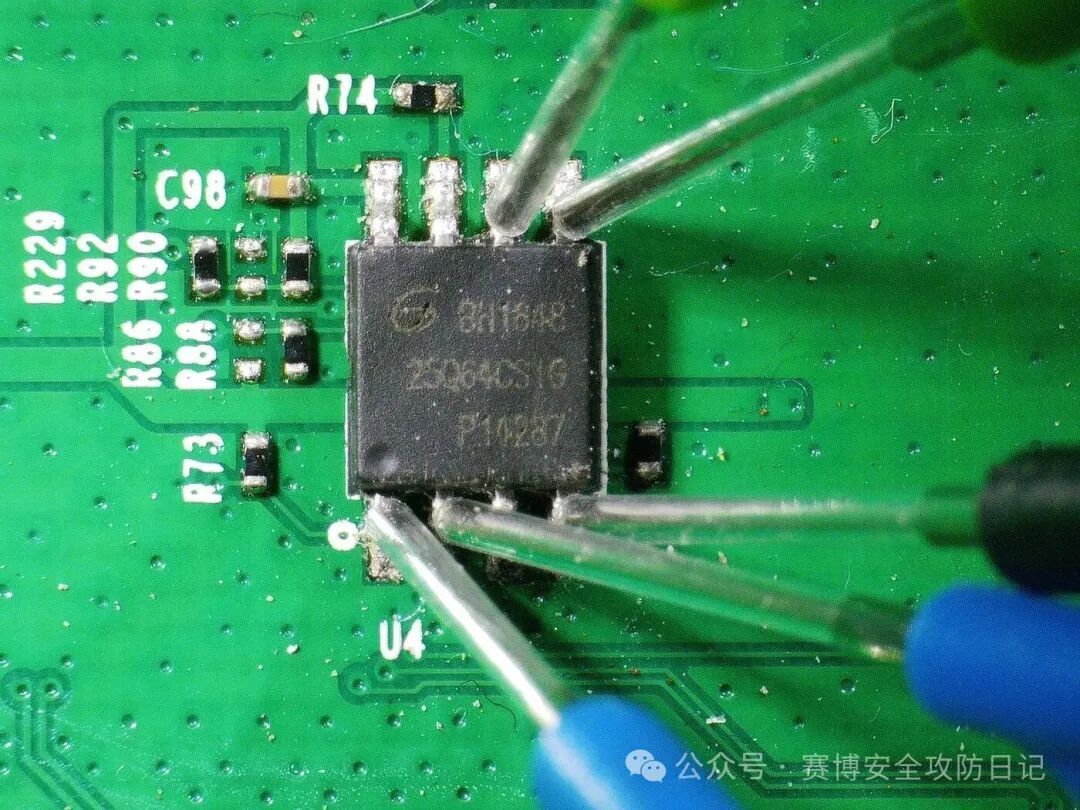

图 30：在线夹读 / 探针连接。

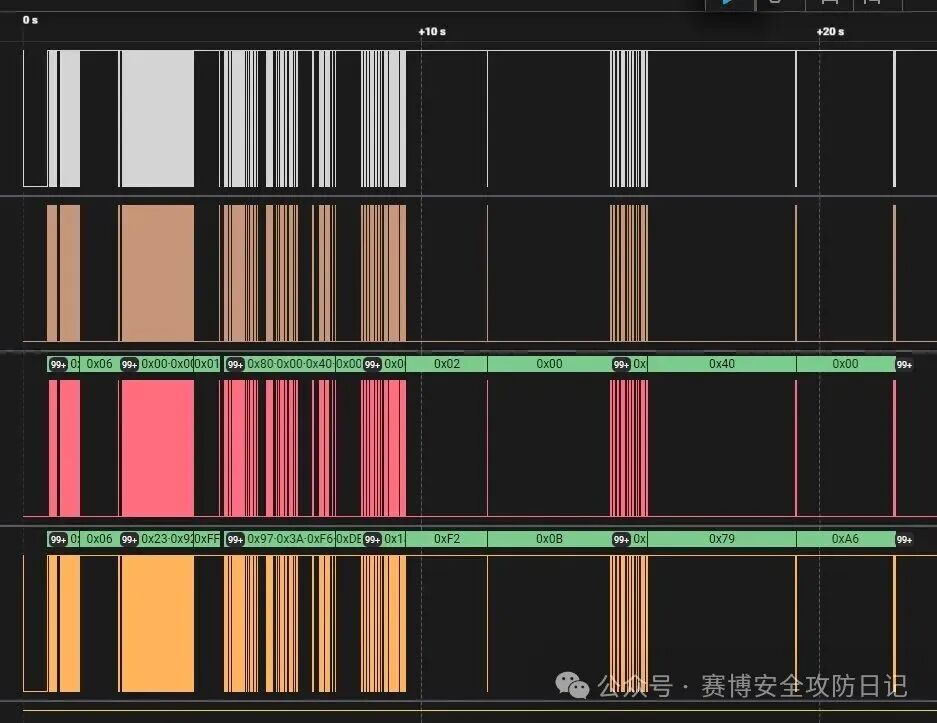

图 31：上电时 Flash 总线活动。
图 32：总线波形细节。
CH341：改 3.3V 后仍未识别

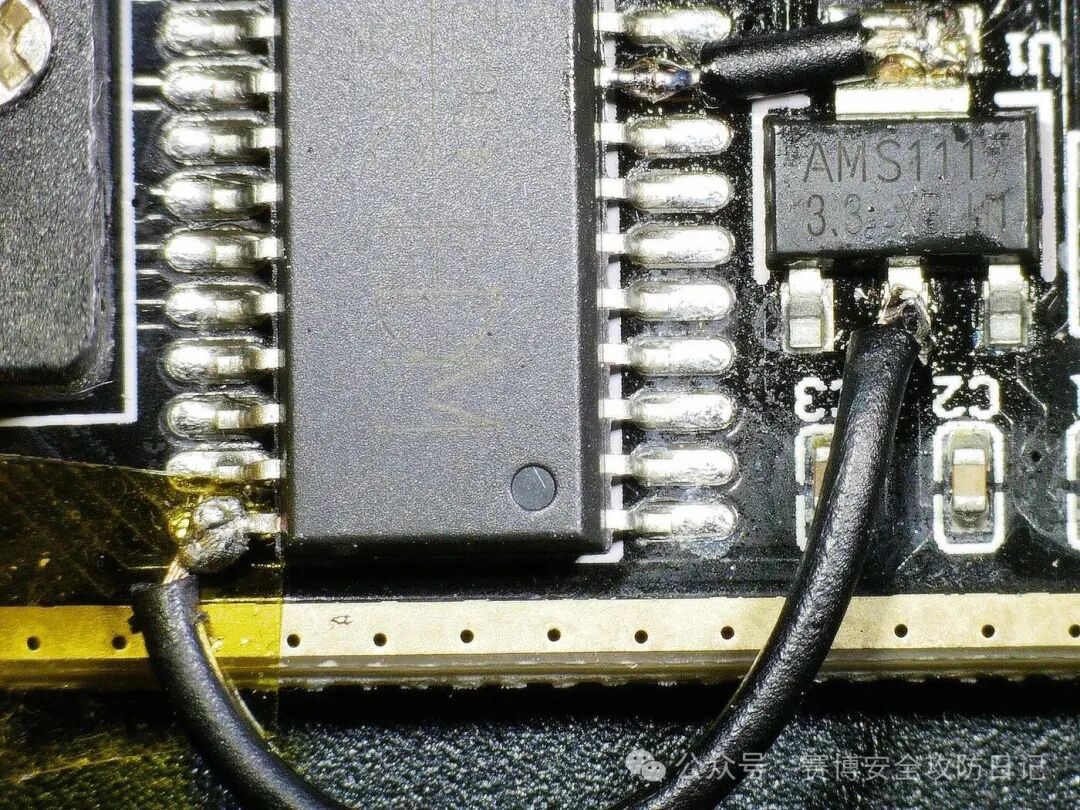

作者准备用 CH341 编程器抽固件。原板默认 5V，而 Flash 是 3.3V 料，直接上会有烧芯片风险，于是先改板到 3.3V：

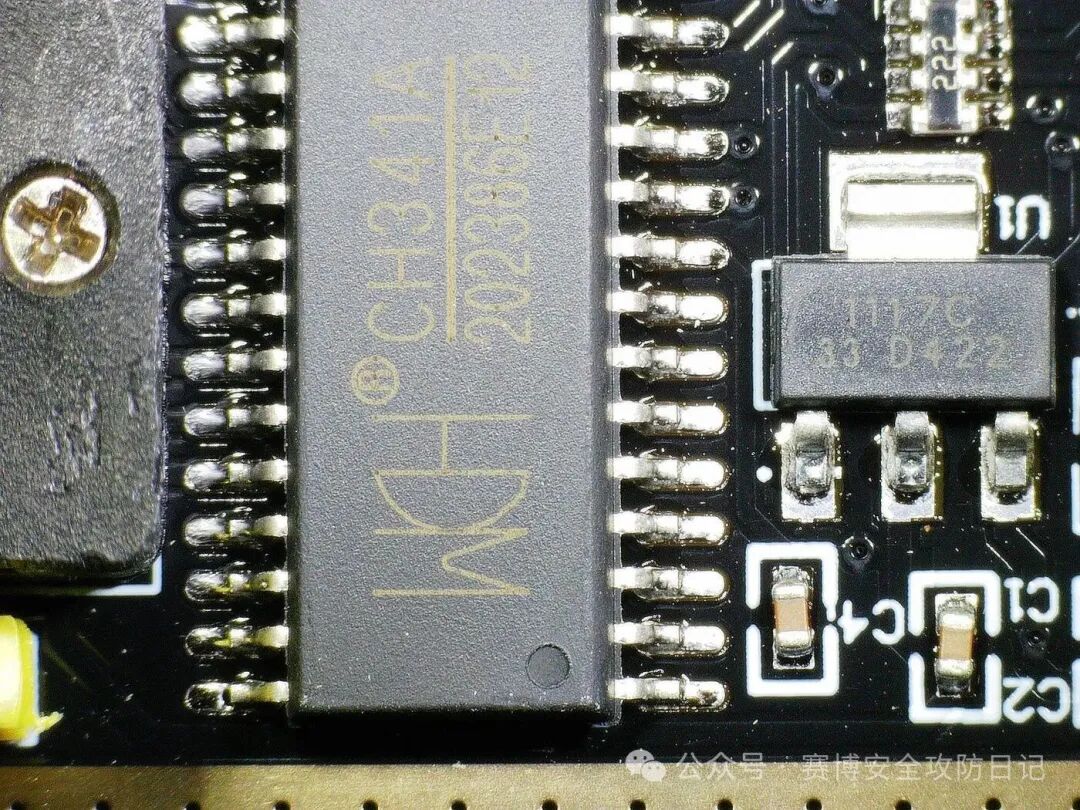

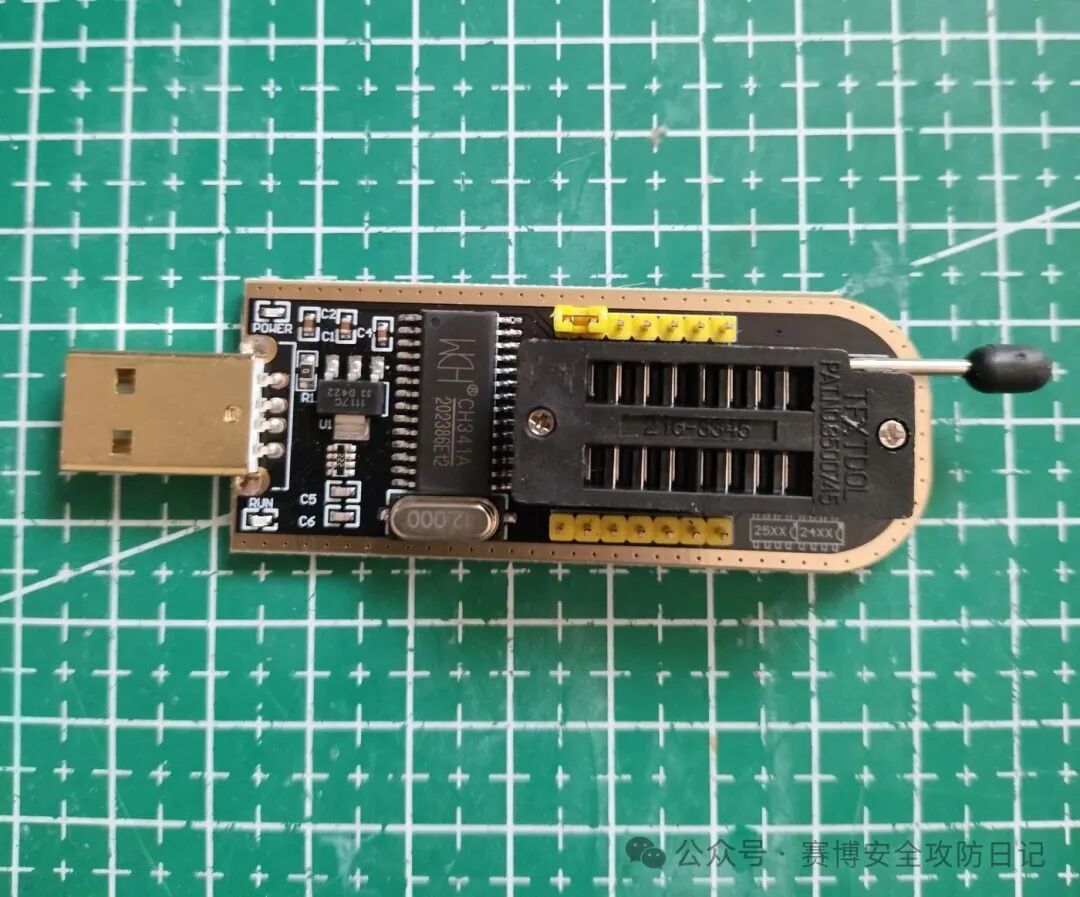

图 33：CH341 改压前。
图 34：飞线改到 3.3V。

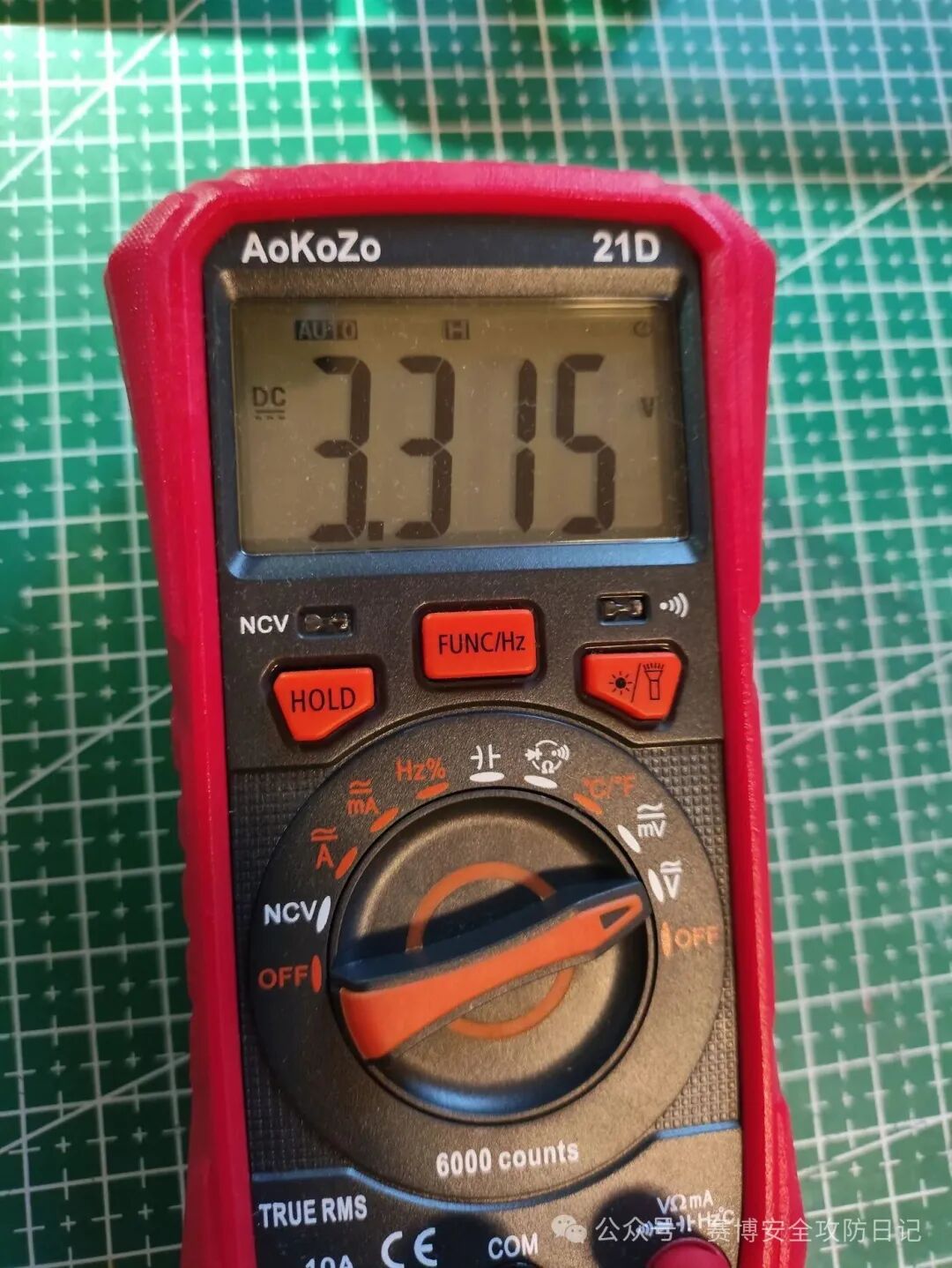

图 35：万用表确认改压结果。

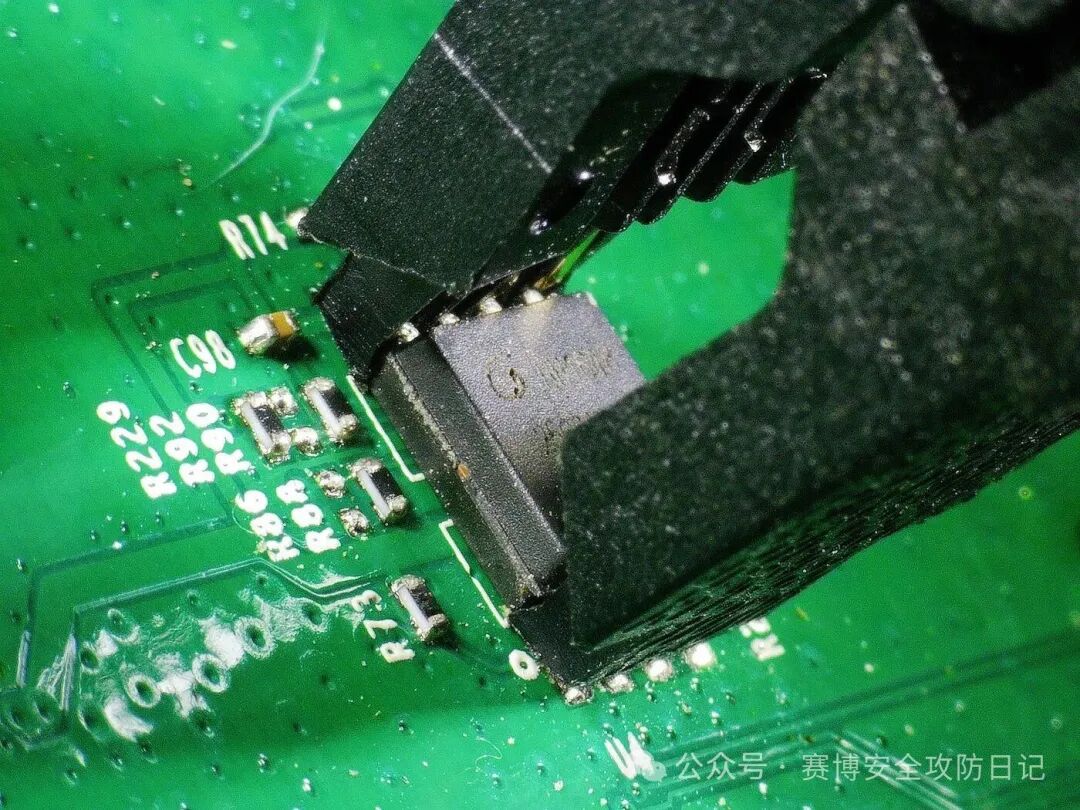

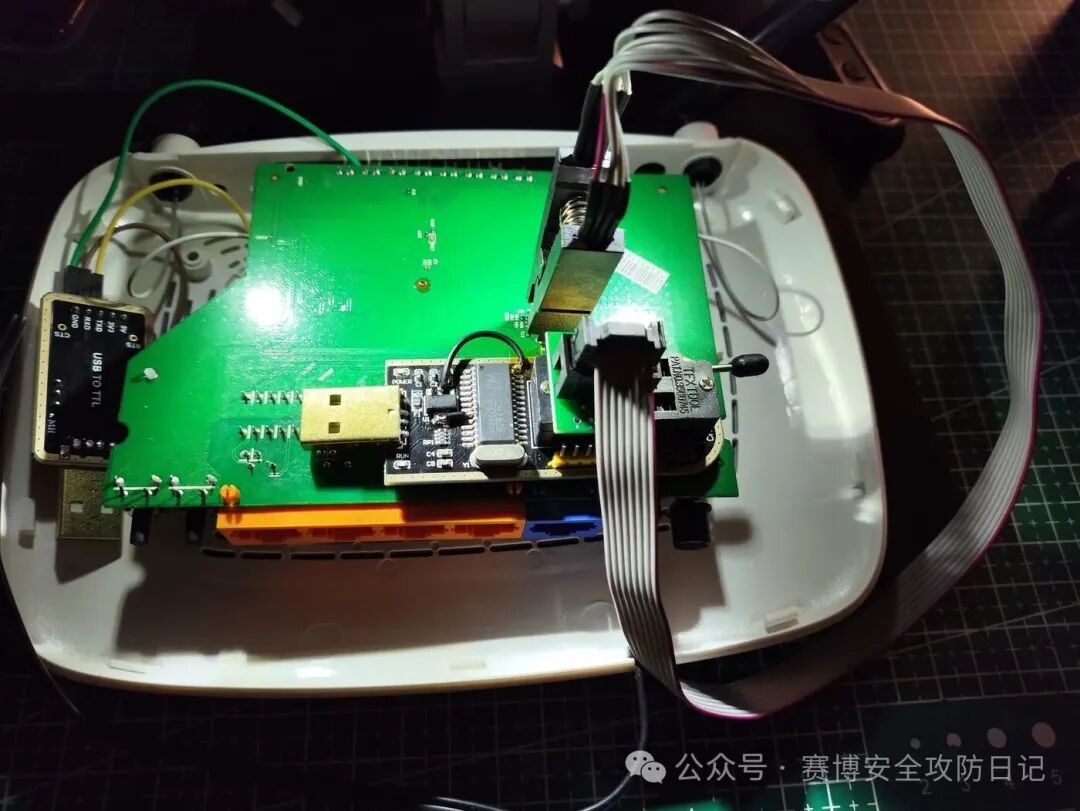

图 36：夹子接到 Flash。
图 37：CH341 夹读整套环境。
遗憾的是：改压与夹具都就绪后，Windows / Linux 下均未能稳定识别该芯片，夹读这条路暂时放弃。
备选：串口已 root → tftp 推 BusyBox、回传 mtd
既然 UART 已经是 root，且 /var 可写、系统自带 tftp，作者在电脑上搭 atftp，放入 mipsel 的完整 BusyBox，再拉到路由上：
/var # tftp -g -r busybox-mipsel 192.168.0.100
busybox-mipsel 100% |*******************************| ...
/var # ./busybox-mipsel uname -a
Linux TL-WR841N 2.6.36 #83 Wed Oct 12 08:54:10 HKT 2016 mips GNU/Linux

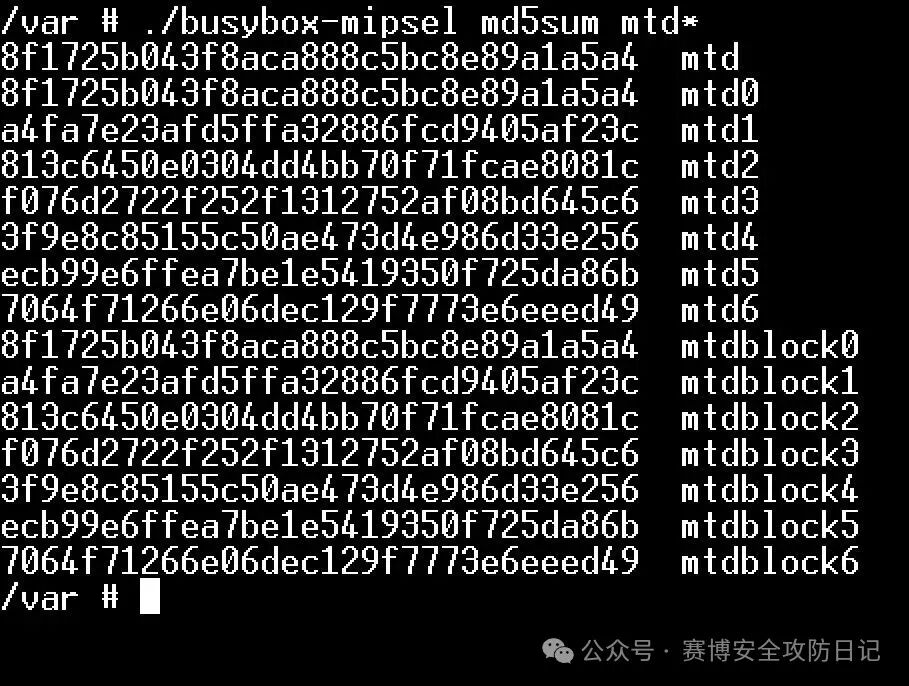

用增强版 BusyBox 列端口、进程后，把 /dev/mtd、mtdblock 经 tftp 回传到主机，并做 md5 对账确认无 I/O 截断。file 显示其中一块是 SquashFS，可用 unsquashfs 解开完整根文件系统。
SquashFS 里看到了什么
解开后能看到大量指向 BusyBox 的 applet，以及监听 22 端口的 Dropbear 2012.55。配置目录里还有 host key 与口令哈希；哈希识别为 MD5 类后被还原为弱口令 admin。尝试 SSH 登录时，服务端配置不允许该远程登录方式——口令弱是风险，但这条远程路径被策略挡住了。
作者还观察到本机 UDP 48400 上有异常服务：对其灌入无意义数据后，对应进程表现异常（粗暴连通性/稳健性探测，不是完整利用链）。/sbin/init 与 /bin/busybox 的 md5 一致，实质都是 BusyBox；/etc/inittab 存在，意味着若有人改固件再刷回，启动行为可被篡改——这是供应链/本地刷写场景下的防御提醒。BusyBox 字符转义类历史问题作者未能稳定触发，仅作风险标记。
拆焊 Flash：XGECU T48 物理镜像
夹读失败、tftp 又只覆盖了运行中可见的分区视图，作者最终 拆下 Flash，用 XGECU T48 做物理全片读取：
图 38：拆焊后的 Flash 芯片。

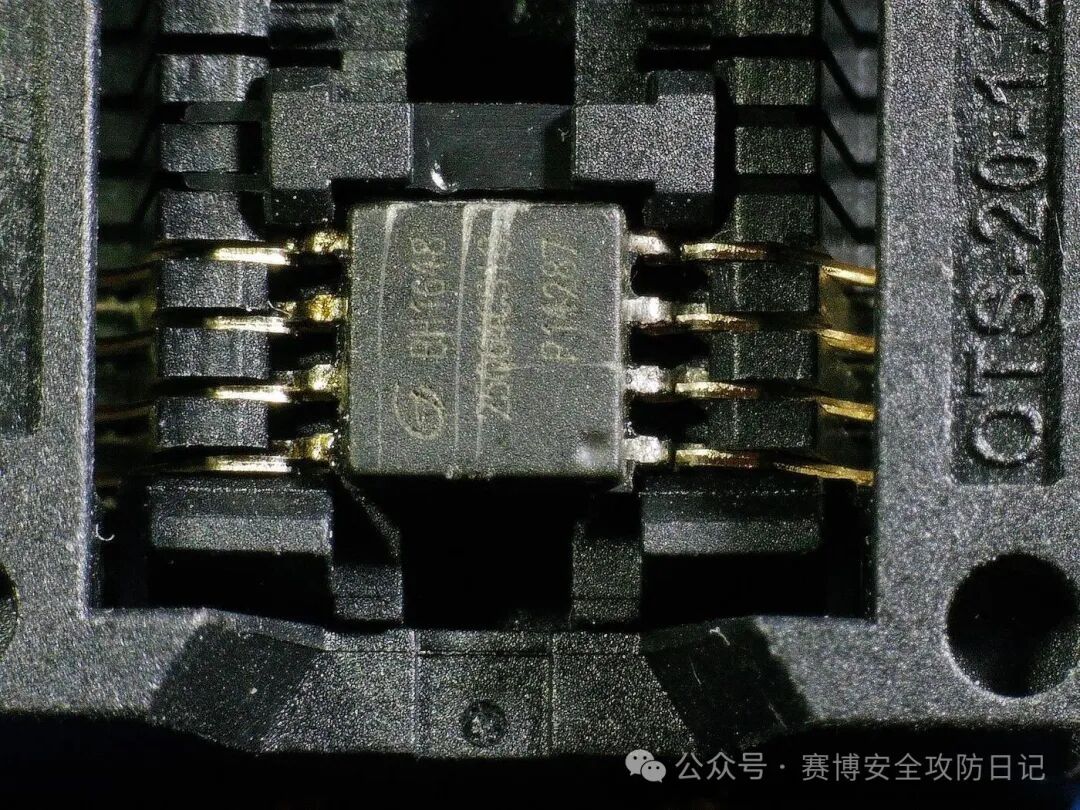

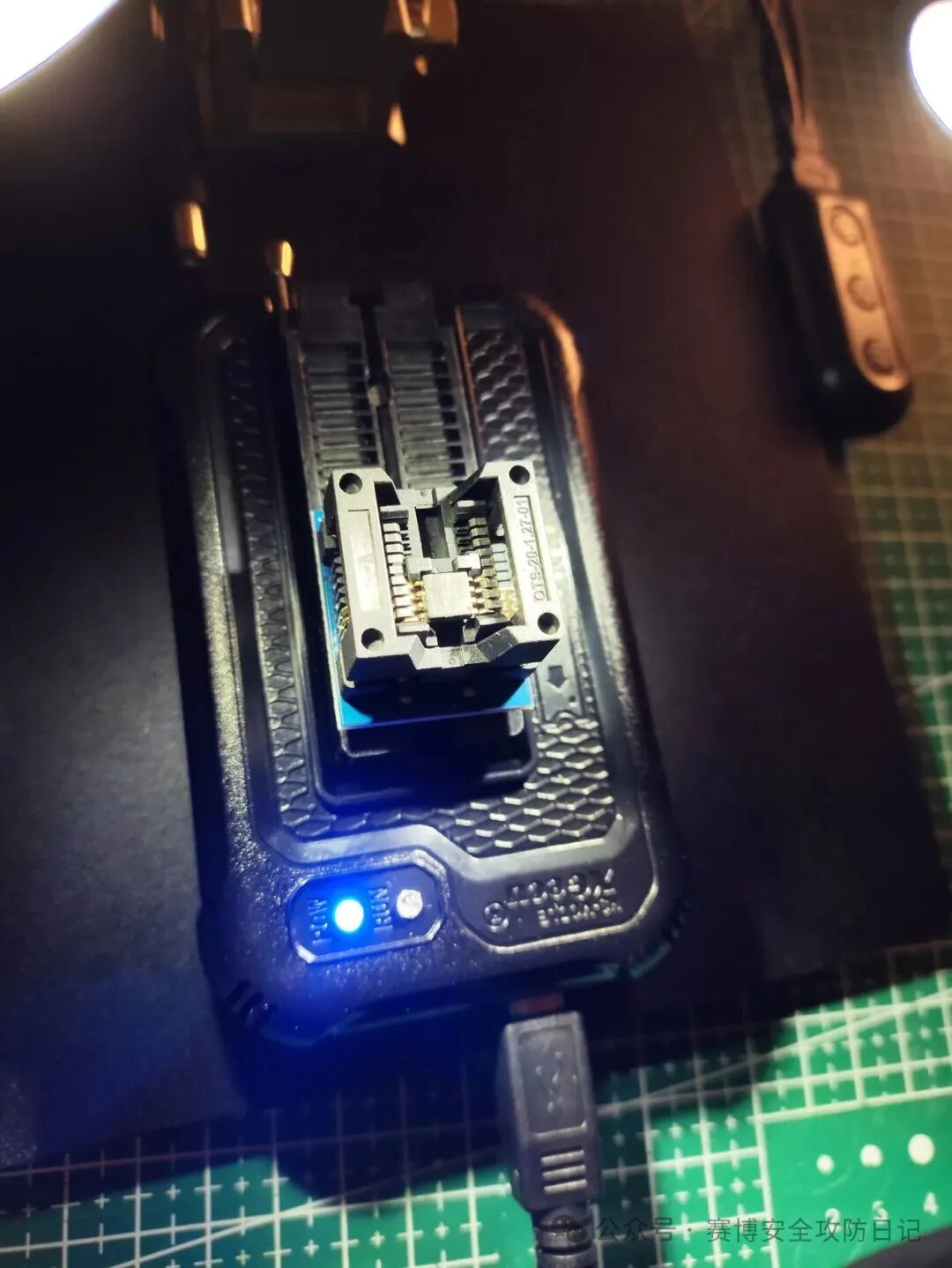

图 39：芯片装入编程器适配座。
图 40：XGECU T48 读取现场。

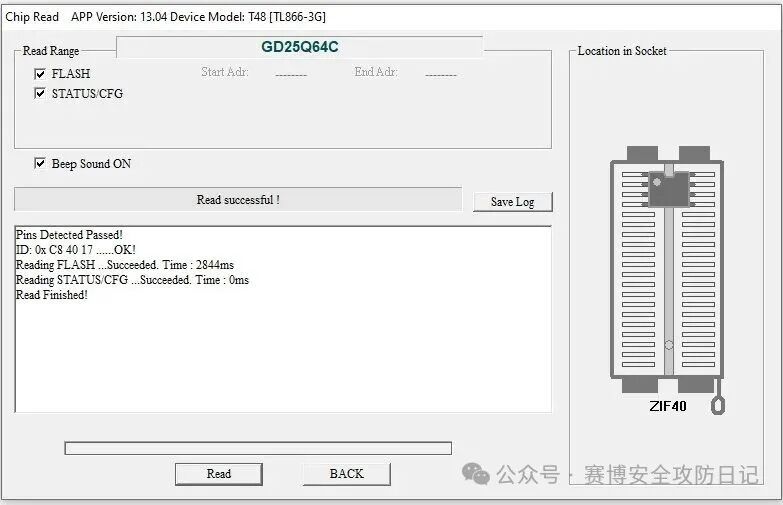

图 41：读 Flash 软件界面。

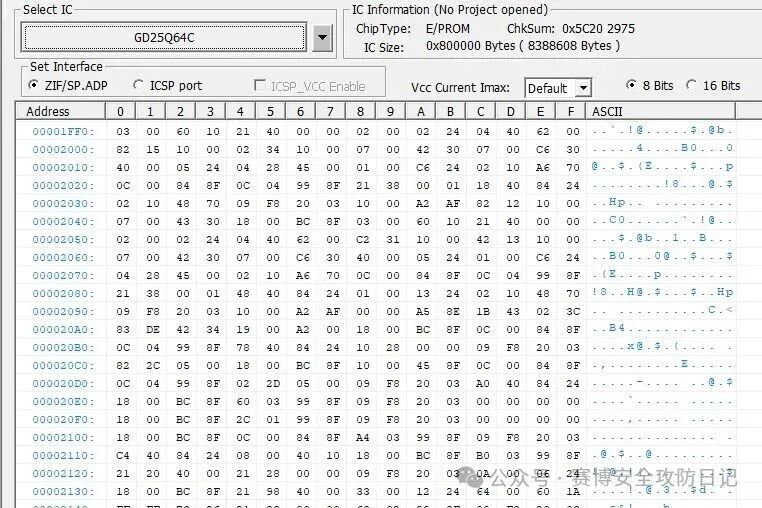

图 42：读出的镜像内容预览。
binwalk 解析物理镜像 GD25Q64C.BIN，并与 tftp 拿到的镜像对比——两边并不完全一致（运行中 dump 与冰冷全片各有视角）。熵图显示整体未见整片加密：
图 43：binwalk 与熵分析相关截图。

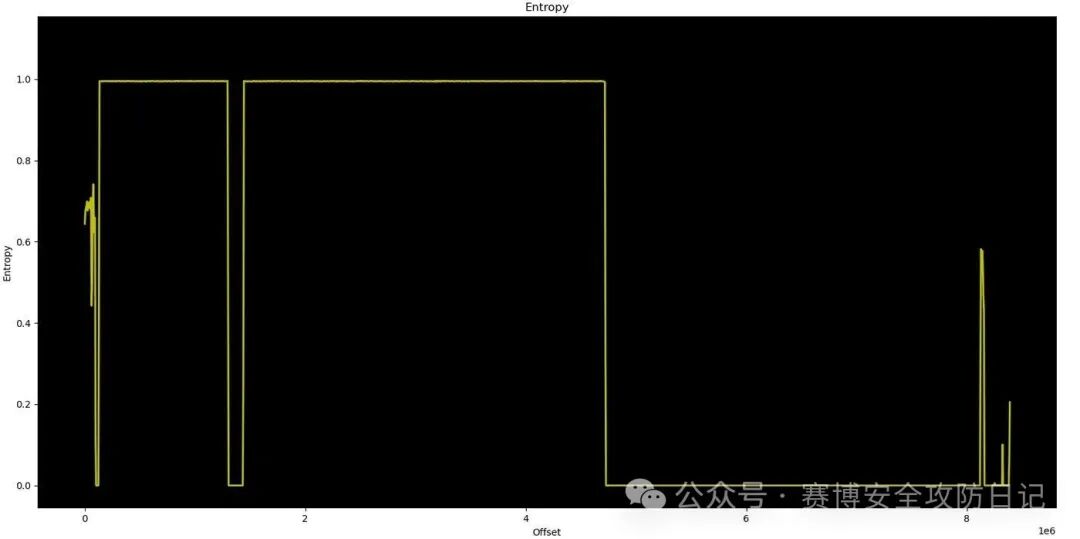

图 44：固件熵，未见整片加密特征。
U-Boot 逆向（学习向）
从物理镜像里 dd 抠出 u-boot.bin，strings 能看到 MIPS / Ralink 相关串。导入 IDA 时作者强调：基址要设成 0xBC000000，否则重定位与交叉引用会乱成一团。
dd if=GD25Q64C.BIN of=u-boot.bin bs=1 skip=... count=...
strings -n 10 u-boot.bin | grep -i mips

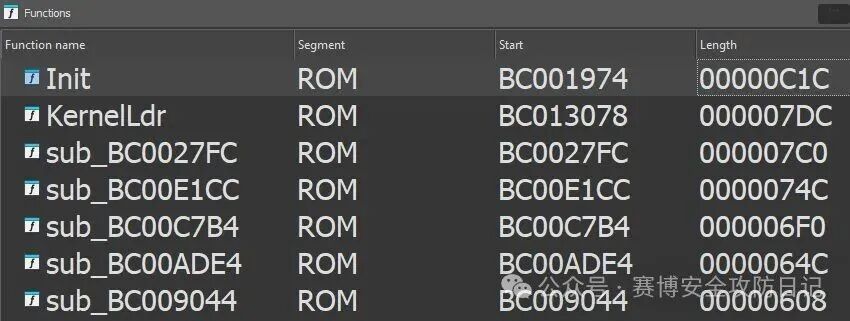

图 45：IDA 中按体量定位的初始化函数。
在 IDA 里可以较顺地找到启动初始化、加载 Linux 内核、以及解析/过滤 OS image 的函数（反编译很长，这里不贴完整伪代码）。还能看到与 MT7628 相关的板级初始化逻辑：

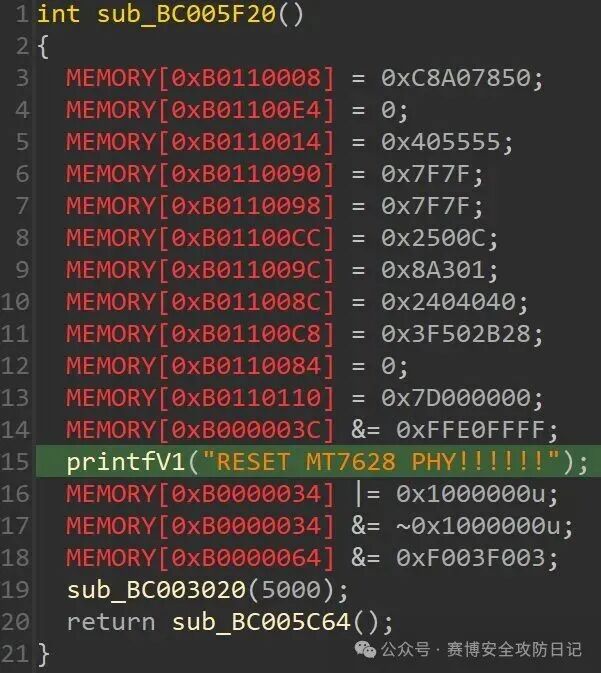

图 46：与 MT7628 相关的函数视图。
小结与防御启示
这条链路把「家用旧路由」的硬件研究路径走完整了：
-
UART 调试口未关闭
：USB-TTL 即 root，是最致命的本地暴露面
-
默认/弱口令
（无线侧、
passwd中的1234、Dropbear 侧admin）在防御评估里应一律当高危配置债 -
在线夹读失败不等于安全
：串口 root + tftp 仍可搬空 mtd；拆焊编程器还能拿到与运行 dump 不同的全片视角
-
旧组件堆叠
（BusyBox 1.19.2、Dropbear 2012.55、2016 年固件）意味着公开漏洞面长期敞开
-
U-Boot 可被静态分析：量产设备应关闭或鉴权串口、裁剪 boot 命令、避免未授权刷写
对厂商与防御方：量产关闭调试口或加鉴权；强制改默认口令；裁掉不必要的 tftp/调试 applet；OTA/刷写做签名校验；Flash 与 bootloader 完整性监控。
