构建零成本、防盗刷的全球混合图床架构

原创

XRSec
XRSec

XRSec

2026年10月3日 15:20
广东

在小说阅读器读本章

去阅读

在公众号小说中沉浸阅读

在构建个人博客或开源项目时，海外图床（如 S3/R2）虽免费但国内降速；国内大厂 CDN 虽快，一旦被盗刷便极易产生天价账单。

本文将分享一套清新、低碳且防弹的全球混合图床架构（基于 Cloudflare、腾讯云 DNSPod、腾讯云 CDN、缤纷云 Bitiful 与 Vercel）。通过 DNS 精准分流与七层边缘防护，完美实现“访问提速、源站隐身、绝对防刷”。

架构概览

第一层：DNS 智能分流解析

为了兼顾国内外用户体验，我们需要利用精准的智能解析。

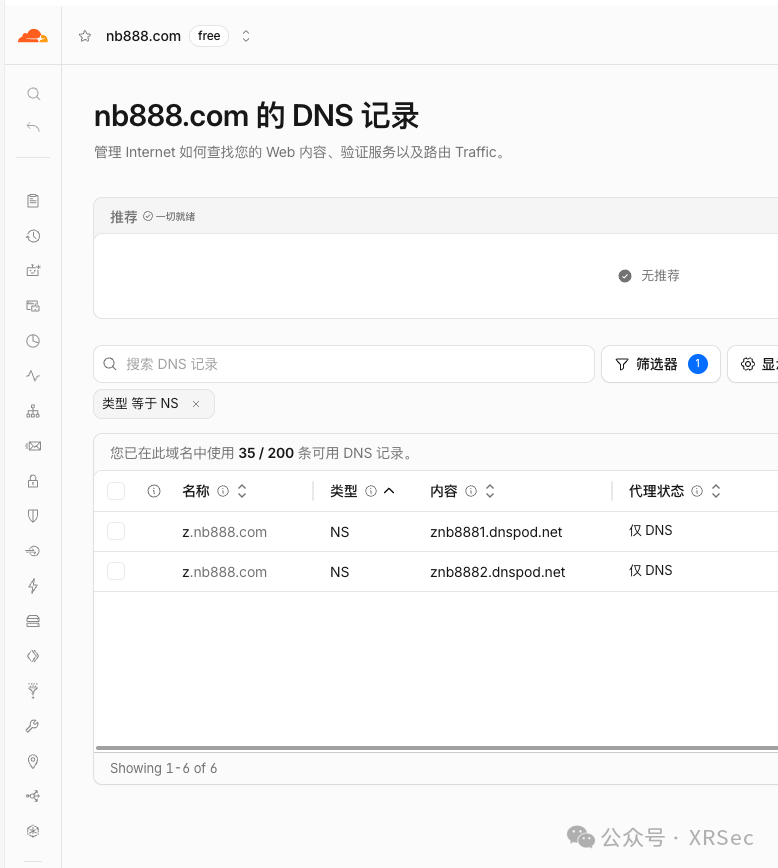

1. Cloudflare NS 委派

• 🎯 架构目标：保留主站的 CF 保护，将图床专属域名独立控制。
• ⚙️ 关键配置：在 Cloudflare 为子域名（如 z.nb888.com）设置 NS 记录，委派至腾讯云 DNSPod。

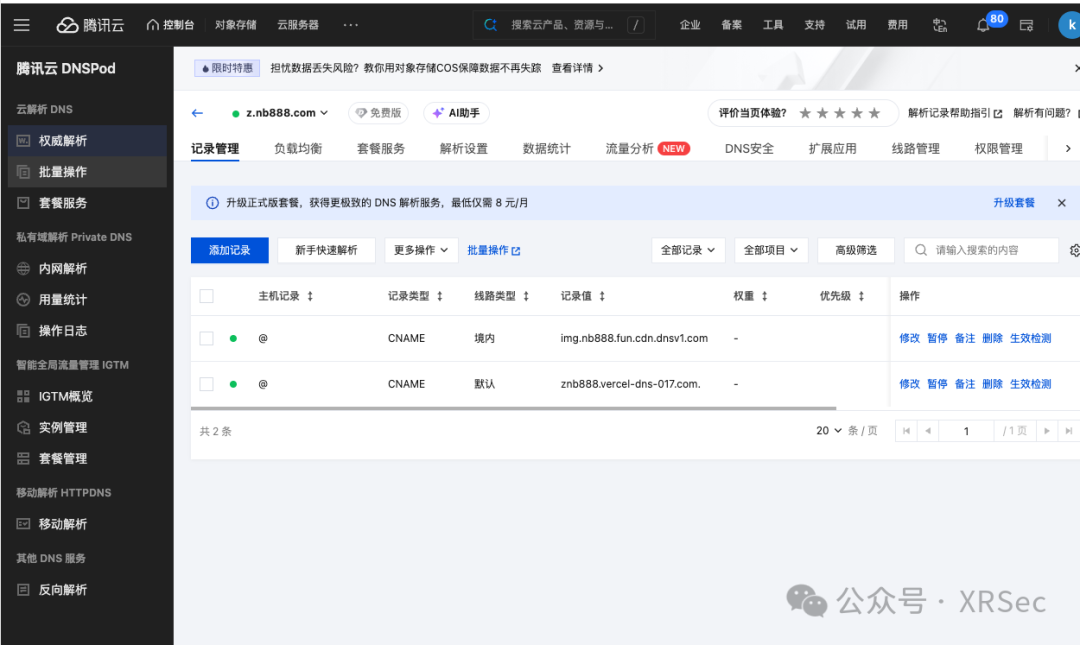

2. 腾讯云 DNSPod 境内外分流

• 🎯 架构目标：国内走高速 CDN，海外走免费 Vercel 边缘。

• ⚙️ 关键配置：

• 境内线路：CNAME 解析到腾讯云 CDN（img.nb888.com.cdn.dnsv1.com）。

• 默认线路（海外）：CNAME 解析到 Vercel（cname.vercel-dns.com）。

第二层：腾讯云 CDN 七层防护与源站隐身

国内流量将全部抵达腾讯云 CDN。在这里，我们布下天罗地网，将盗刷成本降至 0。

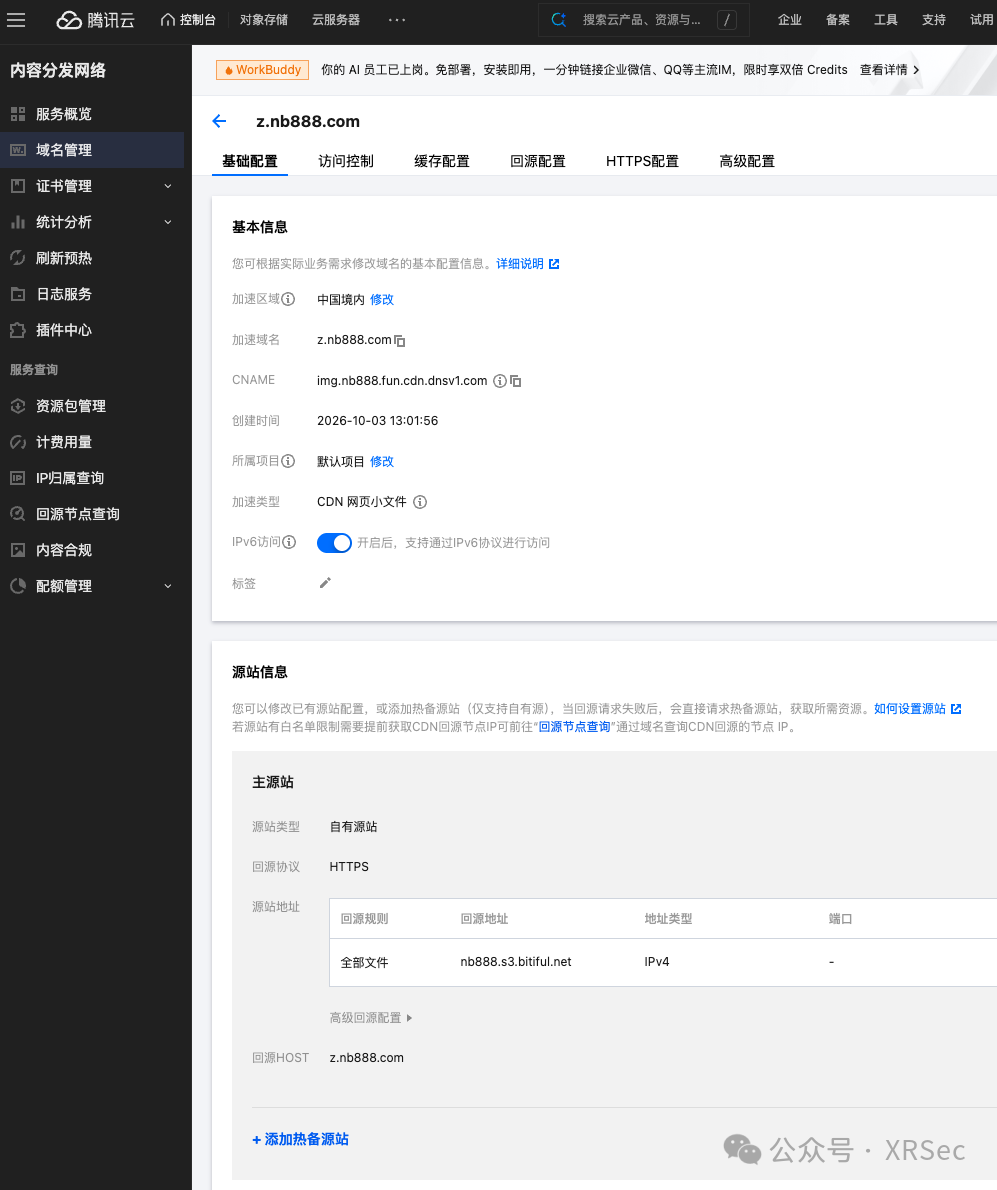

1. 基础配置与源站信息

• 🎯 防护目标：匿名正常回源。
• ⚙️ 关键配置：回源指向 nb888.s3.bitiful.net。S3 对象存储权限须设为「公开读」。
• 🛡️ 安全收益：确保 CDN 节点能正常拉取文件。通过后文的「源站暗号」来防止 S3 暴漏被直连狂刷。

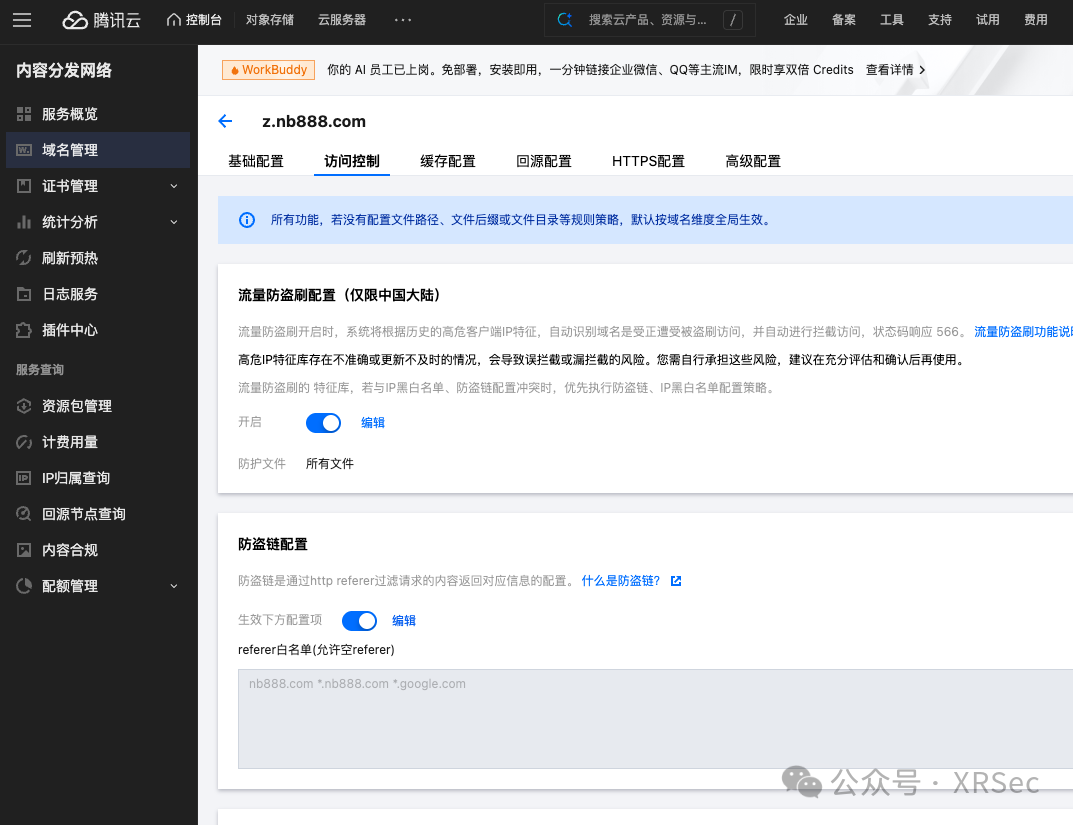

2. 防盗链与防盗刷 (状态码 566)

• 🎯 防护目标：拦截跨站盗用与脚本批量直链下载。
• ⚙️ 关键配置：开启 Referer 白名单防盗链，禁止空 Referer。
• 🛡️ 安全收益：命中即在边缘返回 566，不回源、无下行计费。

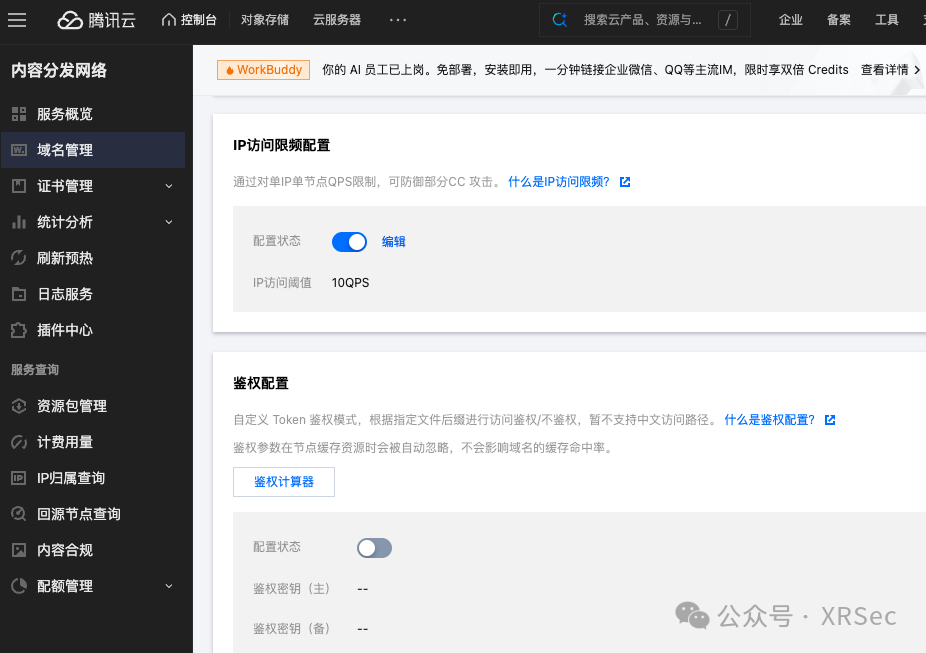

3. IP 访问限频 (10 QPS)

• 🎯 防护目标：阻断单机暴破或高频刷图。
• ⚙️ 关键配置：限制单 IP 最高并发 10 QPS。
• 🛡️ 安全收益：真实阅读文章远不及 10 QPS 并发，超过该阈值瞬间熔断。

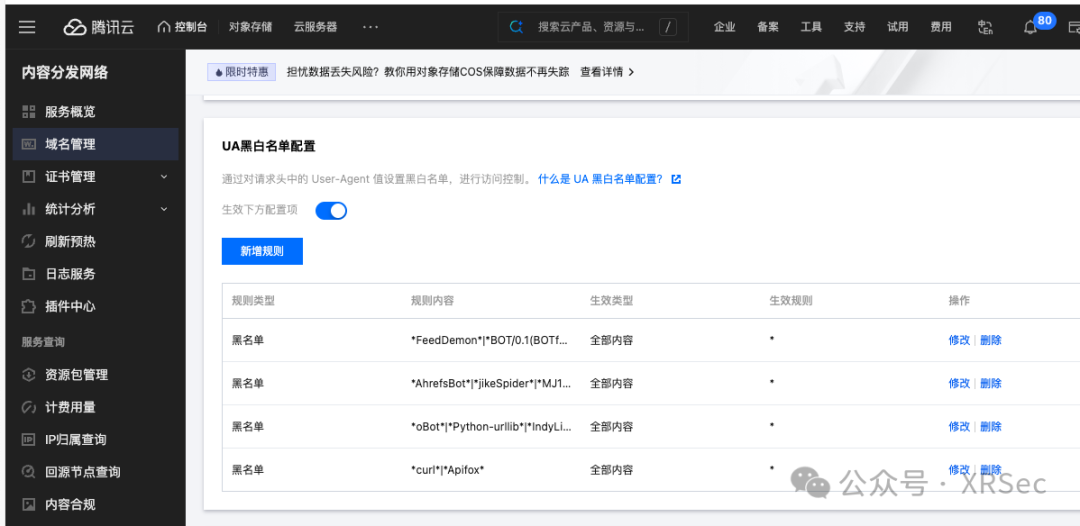

4. UA 黑白名单配置 (防爬虫)

• 🎯 防护目标：拒收自动化抓取工具。
• ⚙️ 关键配置：启用 UA 黑名单，精准拉黑 *curl*、*Apifox*、*Python-urllib* 及各路野鸡蜘蛛。
• 🛡️ 安全收益：边缘节点直接瓦解非浏览器流量，大幅节约 CDN 算力与带宽。

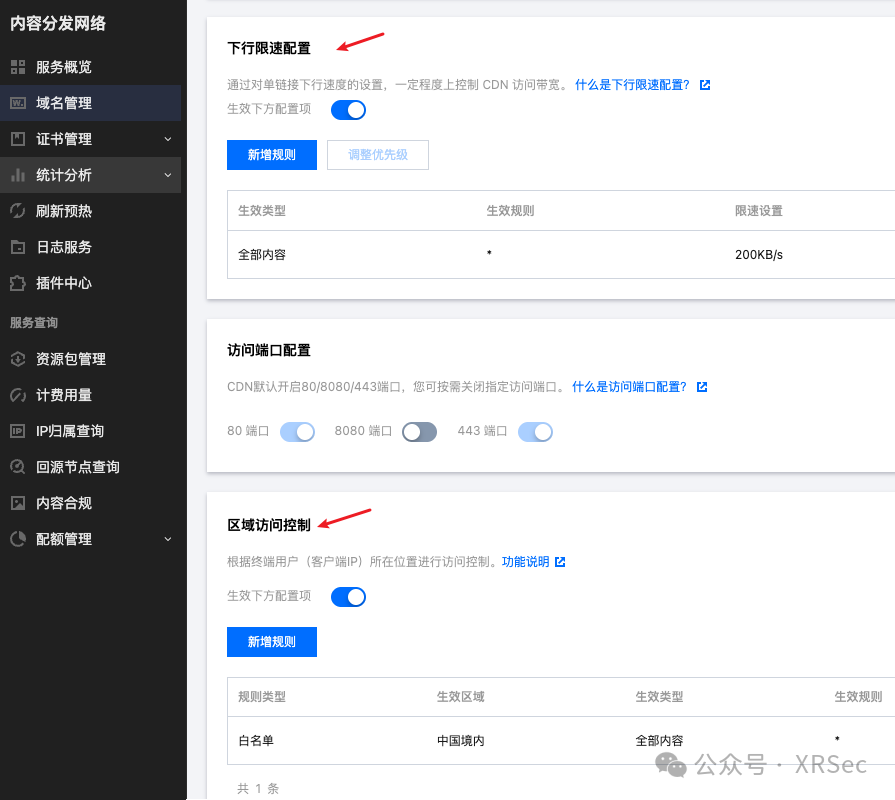

5. 下行限速与区域访问控制 (200 KB/s)

• 🎯 防护目标：杜绝瞬间大流量透支，掐断海外非法扫描。
• ⚙️ 关键配置：单链接限速 200 KB/s，强制 HTTPS 443 访问，并开启仅限中国大陆访问控制。
• 🛡️ 安全收益：WebP 压缩后的小图 200 KB/s 足以秒开；同时物理隔绝国外 DCDN 攻击。

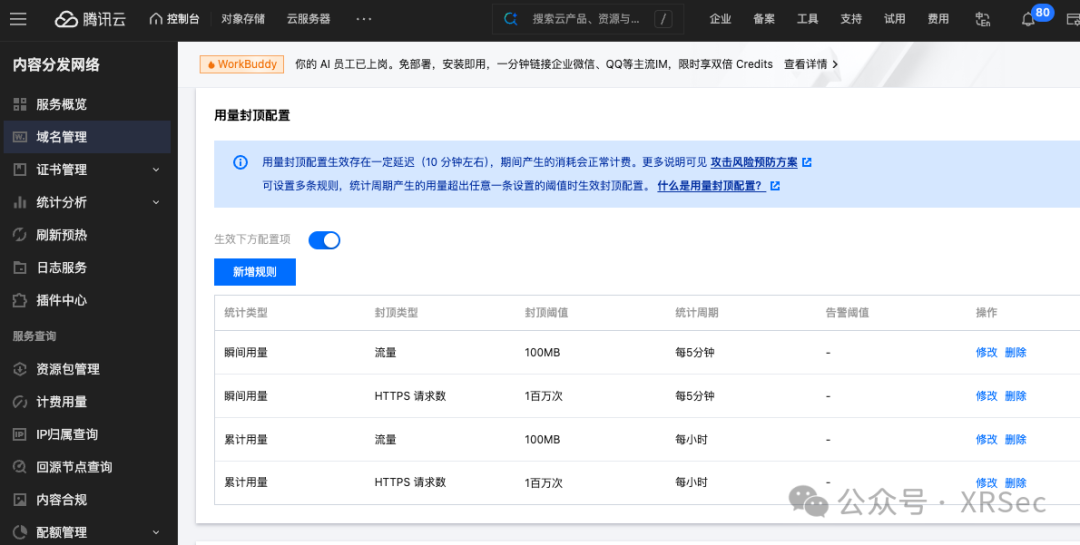

6. 终极防刷托底：用量封顶 (100MB / 1M次)

• 🎯 防护目标：防穿透、保全钱包。
• ⚙️ 关键配置：单日流量超 100MB 或请求超 100万次 立即停服告警。
• 🛡️ 安全收益：设置安全“熔断器”，牺牲可用性换取资金 100% 绝对安全。

[!TIP]

为什么选择缤纷云（Bitiful S4）作为底层图床？

在选型过各大主流云厂商的对象存储后，**缤纷云 Bitiful** 是目前个人与开发者搭建高性能图床最具性价比的解决方案：

• 🎁 永久白嫖额度：50GB 存储 + 10GB/月 免费流量 + 10 万次 API（免绑卡，月月重置），中小博客基本可以白嫖躺平。
• ⚡ 100% S3 兼容：换个 endpoint 直接连，无缝适配 PicGo / rclone / AWS CLI / Typora 等所有 S3 协议工具。
• 🎨 CoreIX 实时媒体引擎：URL 传参（如 “）即可由边缘引擎毫秒级秒出 WebP/AVIF 与动态水印，源站无需存储冗余衍生图。
• 💰 腰斩计费价格：下行流量仅 ¥0.26/GB 起（闲时 8 折仅 ¥0.21/GB），远低于大厂云定价。

第三层：源站暗号伪装 (核心黑科技)

常规防盗链只防前端。若黑客挖出真实 S3 域名直连轰炸，依然会触发高额流量费。为此，我们设计了回源暗号机制，使源站实现“伪隐身”。

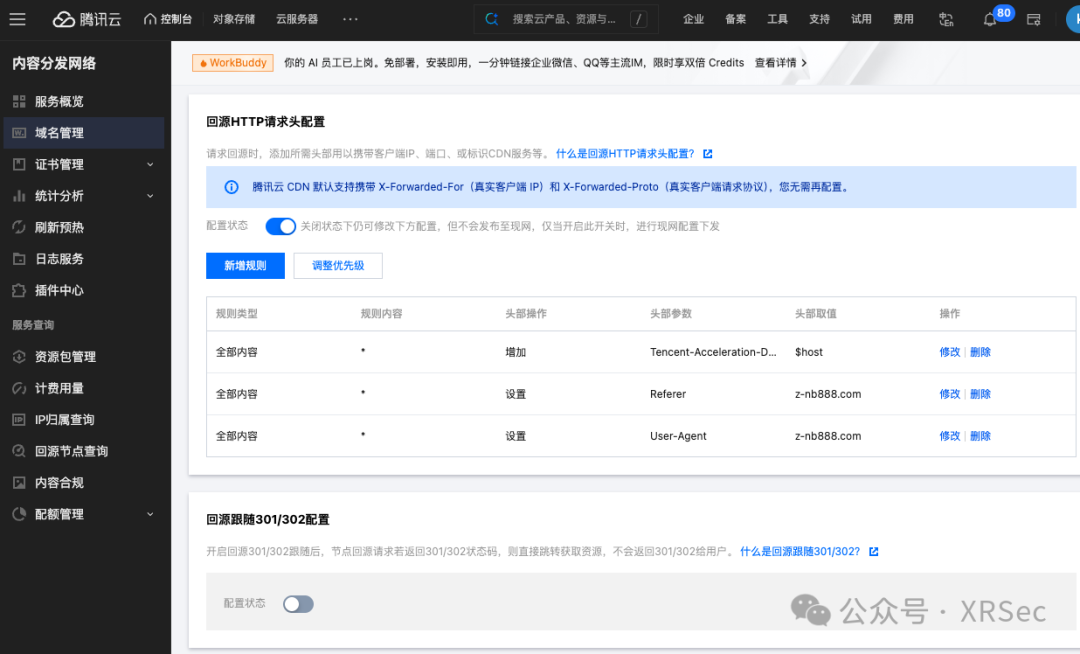

1. CDN 回源 Header 注入

CDN 向源站索取资源时，我们强制为其注入奇葩请求头。

• 篡改 Referer: z-nb888.com
• 篡改 User-Agent: z-nb888.com

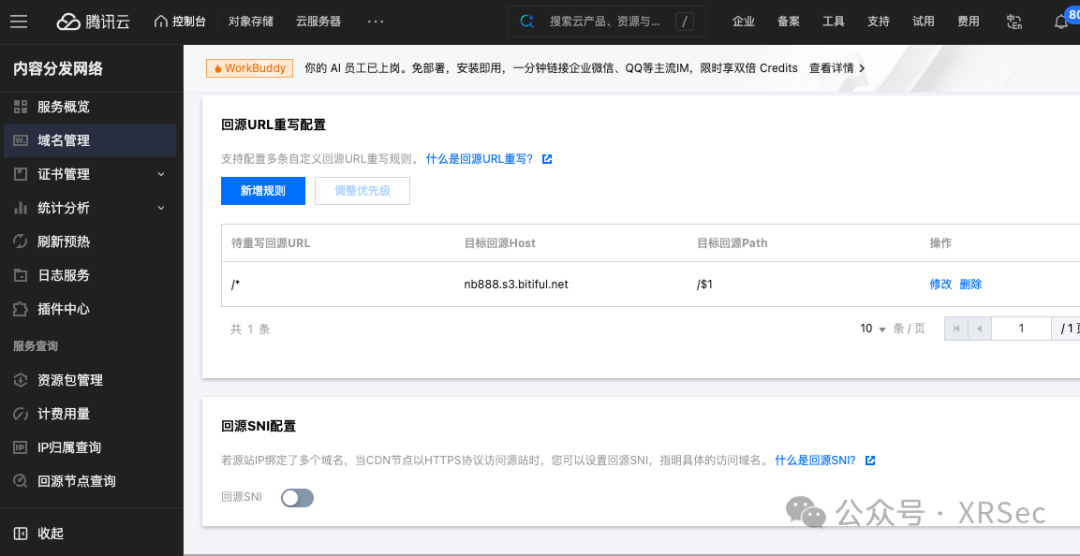

2. 回源 URL 重写 (适配源站目录)

为了适应 S3 后端特殊的路径结构，利用重写规则隐藏后端复杂结构，使对外图片链接更清爽。

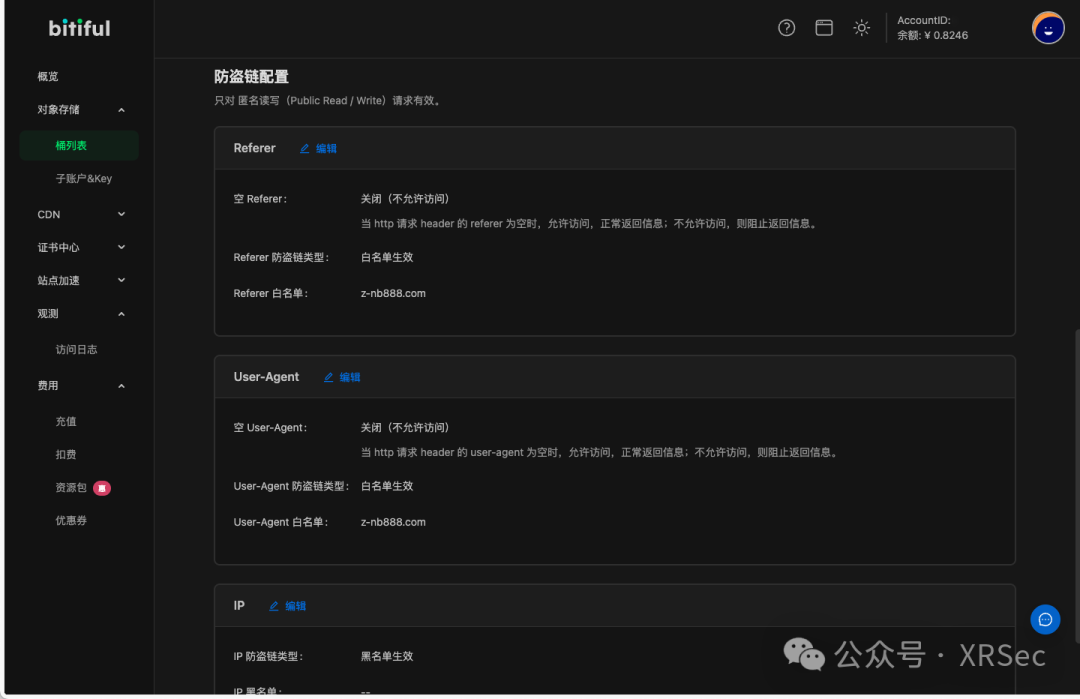

3. Bitiful S3 严苛防盗链拦截

在缤纷云（Bitiful S3）端，开启防盗链：拒绝空 Referer 和空 User-Agent，并在白名单里仅填入我们的唯一暗号 z-nb888.com。

无论谁直连 nb888.s3.bitiful.net 发起攻击，只要没有配对的定制 UA 与 Referer，皆会在入口秒退 403。

💡 绝大部分对象存储的 HTTP 403 (Egress 流出) 不收流量费！这直接让直连攻击变为无用功。

第四层：GitHub Actions 与 Vercel 灾备同步

Vercel 不支持优雅地反代 S3，且直接让 Vercel 读取 CDN 并不划算，因此我们使用静态仓库全量同步法：

1. GitHub Actions 每日增量：利用 .github/workflows/sync-oss.yml 跑 aws s3 sync 定期将图片同步到私有/公开图床仓库。
2. Vercel 无缝部署分发：一旦增量完成，Vercel 瞬时构建上线。海外全量访问皆由 Vercel 全球边缘节点免费接管。

架构落地速查总表

为了便于快速复刻此套防护模型，请参考以下控制台操作清单对照表：

| 平台层 | 关键动作与配置值 | 安全与加速效用 |
| — | — | — |
| Cloudflare NS | 将子域 z 委派至 f1g1ns1.dnspod.net | 隔离主站风险，将控制权交由专业精细化路由的 DNSPod |
| 腾讯云 DNSPod | 境内 CNAME -> 腾讯云 CDN 默认 CNAME -> Vercel CNAME | 实现境内极速拉取，境外零成本分发的高效分流 |
| 腾讯云 CDN | 拦截空 Referer + 10 QPS 限流 + 200 KB/s 封顶限速 拦截常见脚本 UA (curl/Python) | 将 99% 的盗刷爬虫拦截在云端边缘，防穿透、防耗尽 |
| 腾讯云 CDN (高级) | 日超 100MB 或 1M 次请求触发 用量封顶 | 极端恶劣攻击下的最后一道绝对保险锁，保全钱包 |
| 缤纷云 Bitiful S3 | 设为公开读。 拦截空 Referer/UA，仅放行私有暗号 z-nb888.com | 源站隐身：任何不携带特定暗号的请求直接 403，0 Egress 费用 |
| Github + Vercel | aws s3 sync 触发 Action，部署最新静态库至 Vercel | 为全球用户提供高性能灾备边缘加速服务 |

快捷入口与 FAQ

🔗 控制台直达传送门：

• 腾讯云 CDN 控制台
• 腾讯云 DNSPod 解析
• Cloudflare Dashboard
• 缤纷云（Bitiful）存储控制台
• 缤纷云（Bitiful）官网体验

Q: 腾讯云 CDN 节点拦截盗刷，会收费吗？A: 不会。当用户因规则（UA/IP/Referer）被拦截时，边缘节点直接返回 566 或 403 状态码。CDN 的计费基准是实际下行的载荷字节，403 的响应体积几十个字节，百万次非法请求造成的流量连 1MB 都不到，无限趋近零成本。

Q: 如果黑客扫描出我的 S3 域名直接刷 S3 怎么办？A: 缤纷云 S3 只认暗号 z-nb888.com，其余直连全部拒绝。对象存储平台针对 403 阻断拒绝的流出 (Egress) 流量是不收费的，因此直接攻击你的 S3 桶依然不会造成任何账单损失。

通过 Cloudflare + DNSPod + 腾讯云CDN + 缤纷云（Bitiful） + Vercel + Actions 这套闭环架构，我们成功打造了一个低碳、高速且免受账单刺客袭扰的理想图床方案。
