工控安全人士必知的上位机与下位机知识
原创
承影
兰花豆说网络安全
2025年11月3日 00:00
湖北
标题已修改
在工业互联网与智能制造加速融合的今天，工业控制系统（ICS）已成为国家关键基础设施的重要组成部分。无论是电力、石化、冶金、交通还是城市管网，背后都离不开工控系统的稳定运行。而对于从事工控网络安全防护的安全人员来说，仅仅掌握网络攻防知识远远不够，更要深入理解工控体系的结构与业务逻辑，尤其是其中的核心组件——上位机与下位机。
这两个词看似简单，实际上却承载着工控系统中“决策”与“执行”的双重职责，是保障整个系统安全运行的基础。今天，我们就来系统地讲解：在做工控安全时，为什么必须了解上位机与下位机，它们究竟在系统中扮演什么角色，又该如何针对性地进行安全防护。
一、为什么工控安全人员要了解上位机与下位机
在企业安全项目中，我们常听到一句话：“不懂业务，就谈不上安全。”
在工控领域，这句话尤为真实。不同于互联网安全主要面向IT系统（如服务器、数据库、网站等），工控安全面向的是物理世界的实时控制。任何一个安全事件，都可能导致实际的设备损坏、生产中断甚至人身伤害。因此，安全防护必须建立在对系统结构和控制逻辑的深刻理解之上。
上位机与下位机的配合，是工控系统中最基本也是最关键的通信链路。只有理解它们的运行机制、通信方式与典型风险，安全专家才能准确地识别攻击面，制定有效的防护策略。
二、上位机：系统的“大脑”与“指挥中心”
上位机是整个工控系统的决策与管理层，相当于系统的“大脑”，它通过各种监控与分析软件完成“看得见、想得明白、指得动”的核心功能。
1. 用户交互与监控
上位机往往搭载HMI（人机界面）或SCADA（数据采集与监控系统），让操作员可以通过图形化界面直观地查看系统状态、输入控制命令或调整参数。
例如，在水处理厂的控制室里，工程师通过SCADA界面可以看到各泵站水压、水位、流量等实时数据，一旦发现异常，立即可远程调整设备状态或触发报警。
2. 数据处理与分析
上位机接收来自下位机的原始数据后，进行清洗、聚合与分析。
在智能制造场景中，上位机可以统计生产线各设备的运行时长、故障率、能耗曲线，从而为维护计划与生产优化提供决策依据。
3. 决策与调度
上位机不仅“看”，还“指挥”。
它会根据算法分析或人工干预，向下位机下发控制指令，实现多设备协同。例如在汽车制造车间，SCADA系统可根据订单节拍动态调整机器人焊接节奏、传送带速度等参数，实现智能调度。
4. 支撑复杂任务
随着工业大数据与AI算法的引入，上位机不再仅限于监控，而是能运行ERP、MES、预测性维护模型等高级应用，实现从生产到管理的闭环。
例如通过AI算法，上位机可提前预测设备可能的故障点，自动安排检修，避免突发停机。
三、下位机：系统的“手脚”与“感官”
下位机是工控系统的执行与感知层，直接与物理设备交互。它们分布在生产现场的各个角落，负责数据采集与动作执行，是工控系统的“神经末梢”。
1. 数据采集——让系统“看得见”
下位机通过各种传感器实时采集现场的物理量（如温度、压力、转速、液位等），并将模拟信号转换为数字信号，上传至上位机。
例如，风电场中的下位机会持续采集风速、叶片角度、电流电压等信息，保障风机高效运行。
2. 实时控制——让系统“动得起来”
根据上位机指令或本地逻辑，PLC（可编程逻辑控制器）、DCS控制单元或RTU远程终端单元执行相应动作，如启停电机、调节阀门、切换继电器。
在电力系统中，当电压异常时，PLC会在毫秒级响应，自动断开回路防止设备损坏。
3. 高实时性与稳定性
下位机最大的特点是实时性。它必须在极短时间内做出反应，哪怕延迟几十毫秒都可能造成事故。因此，下位机常采用实时操作系统（RTOS）或无操作系统的固件，确保任务调度的确定性。
4. 资源受限但高可靠
下位机硬件通常资源有限（低功耗CPU、小内存、无硬盘），但要求极高的可靠性。
例如一台PLC可能连续运行十年无重启，任何软件崩溃都可能带来严重后果，因此代码设计以“稳定、可预测”为最高原则。
四、上位机与下位机的通信机制

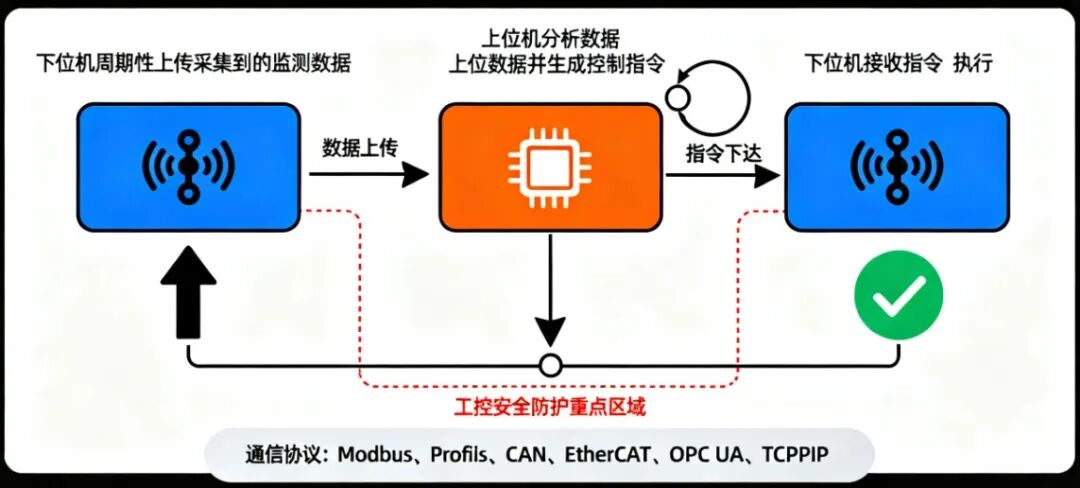

两者之间通过工业通信协议实现数据交互，如Modbus、Profibus、CAN、EtherCAT、OPC UA、TCP/IP等。通信过程大致分为三步：
- 下位机周期性上传采集到的监测数据；
- 上位机分析数据并生成控制指令；
- 下位机接收指令并执行操作。
这条通信链路是工控安全防护的重点区域。
若攻击者通过网络入侵上位机，就可能篡改控制命令；若在现场篡改通信帧或伪造下位机数据，系统也会被误导。例如著名的Stuxnet病毒（震网）就是通过篡改PLC控制逻辑，实现对核离心机的物理破坏。
五、从安全视角看上位机与下位机
1. 上位机的安全风险
操作系统脆弱：上位机多使用Windows或Linux，一旦打入恶意程序，可能控制整个工控网。
弱口令与未授权访问：SCADA/HMI系统常存在默认账户或未启用双因素认证。
网络边界暴露：远程维护接口若未加防护，可能被黑客利用进行入侵。
软件漏洞：上位机的驱动程序、数据库、Web控制台等组件均可能存在漏洞。
2. 下位机的安全风险
固件可逆向：攻击者可通过读取固件、分析逻辑代码，了解控制流程。
逻辑注入：篡改PLC程序即可改变控制行为。
协议明文通信：许多传统工业协议缺乏加密与认证，容易被嗅探与伪造。
物理攻击：攻击者可通过USB接口、编程口或串口直接修改下位机逻辑。
3. 防护思路
构建纵深防御：通过工业防火墙、隔离网闸、入侵检测系统（IDS/IPS）等分层保护。
协议安全加固：优先采用带认证与加密的协议（如OPC UA）。
固件完整性校验：定期对PLC固件与逻辑程序做哈希比对，防止被篡改。
最小化暴露面：关闭不必要的端口与服务，限制远程访问权限。
行为基线监测：通过AI建模下位机指令行为特征，识别异常控制流量。
六、工控安全人员的知识建议
要真正做好工控安全防护，安全专家应具备“三层理解力”：
业务理解：清楚客户的生产流程、控制逻辑与关键资产。
系统理解：掌握上位机与下位机的结构、通信协议及典型漏洞。
安全理解：能将IT安全理念与OT环境结合，制定差异化防护策略。
例如，在电厂安全项目中，理解“上位机调度指令→DCS控制→阀门动作”的全过程，才能在防护策略中识别高风险节点，部署有效的监测探针与隔离策略。
七、结语
上位机与下位机不仅是工控系统的技术组件，更是连接“虚拟世界”与“物理世界”的桥梁。
在网络安全防护中，只有理解它们的运行逻辑与通信机制，才能真正做到“知己知彼”。未来，随着5G、边缘计算与AI的引入，工控系统正逐步走向互联互通。安全威胁也将更加复杂。
对于每一位从事工控安全的专家而言，掌握上位机与下位机的知识，不仅是基础能力，更是理解整个工业世界运行逻辑的钥匙。
